Den HDD und CDROM Rahmen für das J-Box II Gehäuse erstellen
und verschrauben

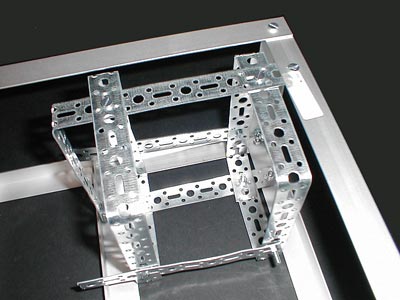

Sicherlich kann man mit weiteren Alu Leisten einen sehr schönen
Rahmen erstellen, der hinterher
zur Aufnahme der Festplatten und zur Befestigung des CDROM Laufwerks dient,
aber zur schnelleren Bearbeitung
habe ich mich für eine Konstruktion aus verzinktem Lochband entschieden.
Diese Konstruktion erspart einem nicht nur einige Löcher zu bohren,
sondern ermöglicht später auch
eine flexiblere Montage der Festplatten und des CDROM Laufwerks.
Ich möchte der Fantasie freien Lauf lassen und verzichte einfach
mal auf die Maße des Gestells,
zumal es wirklich ein Kinderspiel ist, mit einer Flachzange und einer
Festplatte als Muster
dieses Gestell nachzubauen...

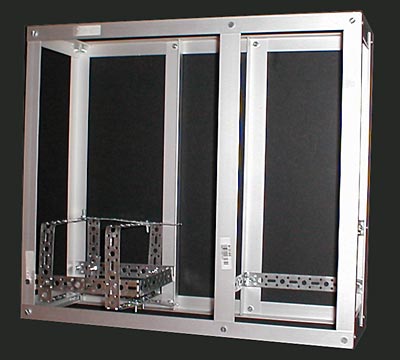

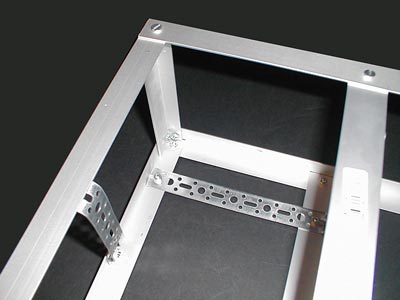

Wie man auf dem folgenden Bild recht gut erkennen kann, habe ich für
das CDROM Laufwerk noch nicht
einmal einen kompletten Rahmen erstellt, sondern lediglich ein Winkel
gebogen und im hinteren Teil ein 15 cm langes
Stück Lochband mit dem Alu Rahmen verschraubt...

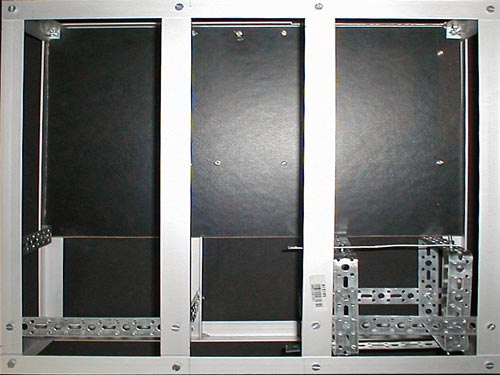

Danach geht es auch schon mit der Bodenplatte weiter, auf welche man
am besten das Mainboard auflegt
und dann die Löcher für die Distanz-Schrauben zur Befestigung
des Mainboards anzeichnet.
Danach kann die Platte recht einfach in das fertige Grundgestell eingelegt
werden.
