Die Gehäuseabdeckungen für das J-Box II Gehäuse anfertigen
Nun kommen wir zum schwierigsten Teil der J-Box II.
Wer meint man könne die Hartschaum Platten "mal eben" mit
einem Taschenmesser zurecht schneiden,
dem kann ich nur den Wind aus dem Segel nehmen.
Denn nach ein paar Schnitten mußte ich mich auch eines besseren
belehren lassen und durfte letztendlich
doch die Stichsäge in Anspruch nehmen.
Wie der Name Hartschaum Platte schon sagt, sind diese ansonsten recht
gut zu bearbeitbaren Platten
wirklich ziemlich hart ;-)
Aber mit einer Stichsäge und einer ruhigen Hand kann man diese Platten
wie Butter zersägen.
Die genauen Maße der Platten kann man von der ersten J-Box II Projekt
Seite entnehmen und die Aussparungen
des CDROM Laufwerks, des LCD Anzeigemoduls, des IR-Empfängers, etc.
kann man nach Belieben anordnen.

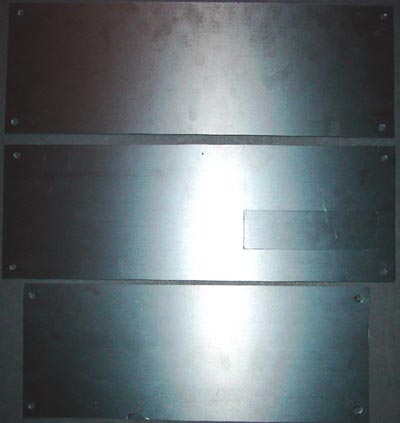

Hier sind als Beispiel 3 Platten mit den jeweils vier gut angesenkten
Löchern, damit die Senkkopf Schrauben
hinterher bündig mit der jeweiligen Platte abschliessen:

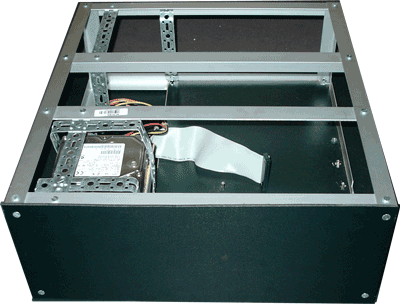

Nach mehrmaligem Maß nehmen (für die Bayern unter den Lesern
- ich meine damit kein Bier *LOL*) und
ein paar Feil und Schnitz Arbeiten sollte alles zusammen passen.
Am besten einfach mal kurz anschrauben und die überstehenden Stellen
abfeilen, oder markieren und hinterher
absägen, denn die Platten müssen jetzt sowieso wieder für
alle weiteren Aussparungen abgenommen werden.
