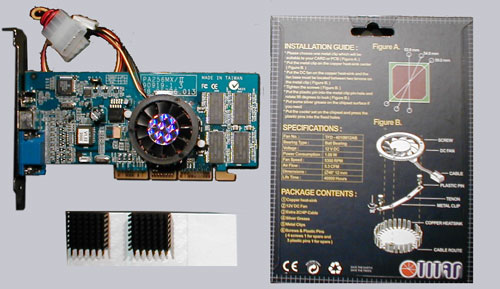

Auf dem folgenden Bild kann man die bereits erfolgreich
GPU-Kühler modifizierte Grafikkarte,
die Rückseite der Kühlerverpackung und die beiden passiven Speicher-Kühlkörper
auf dem mitgelieferten
doppelseitigen 3M Wärmeleit-Klebeband (was für ein Wort) sehen:
Um die Kühlkörper auf dem Speicher anbringen
zu können kann man entweder sogenannten Wärmeleit-Kleber
verwenden, der eine kaum lösbare Verbindung herstellt, oder speziell
dafür hergestelltes doppelseitiges
Wärmeleit-Klebeband verwenden.
Man darf unter keinen Umständen normales doppelseitiges Klebeband
verwenden, da es den hohen Temperaturen
nicht standhält und zudem eher eine isolierende Wirkung als eine
wärmeleitende Verbindung erzeugt !
Vor dem aufsetzen der Speicherkühler legt man die Kühlkörper
einfach auf das doppelseitige Klebeband,
schneidet es rund herum aus, zieht die Schutzfolie ab und klebt sie kräftig
auf die Kühlkörper.
Nun auch die zweite Schutzfolie vom Klebeband abziehen, die Grafikkarte
mit der Rückseite auf eine
ebene Fläche legen (sicherheitshalber Antistatic Folie dazwischen
legen) und nun mit einem kräftigen Druck
die beiden Speicherkühler auf die Speichermodule aufdrücken.
Kräftig heißt natürlich nicht, daß man mit Gewalt
versuchen sollte, den Speicher durch die Platine zu drücken ;-)
Aber zu schwach sollte man sie auch nicht fixieren, da es fatale Folgen
hätte, wenn die Kühlkörper später
im PC abfallen würden !

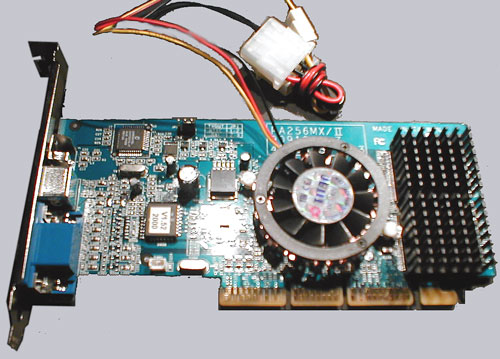

Es ist geschafft !

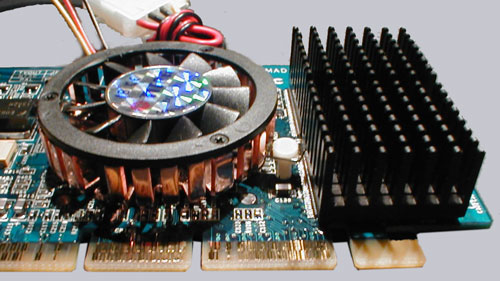

Auf den nächsten beiden Bildern sieht man noch einmal die "neue"
Übertaktungsfreudige Aopen Grafikkarte,
der wir in den kommenden Anleitungen so richtig "einheizen"
können, ohne daß die Karte gleich zur Bratpfanne wird.
Viel Spaß beim nachbasteln.
In den nächsten Anleitungen geht es der Grafikkarte dann mit höheren
Frequenzen und
erhöhter VIO, VAGP bzw. GPU Spannung an den Kragen ;-)
Und nochmals ganz herzlichen Dank an Overclockers.de
und Aopen für die
tolle Unterstützung !!!
