Asetek WaterChill Xternal Wasserkühler Review
Das Zubehör ...

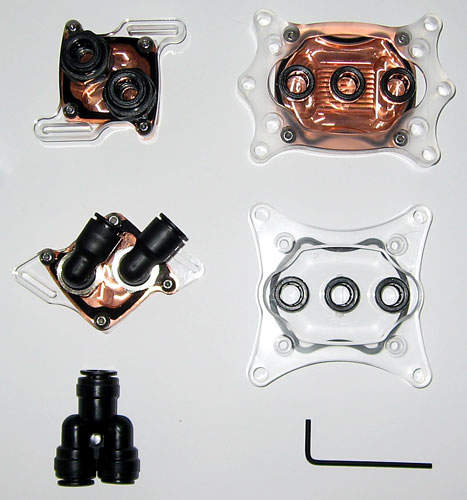

Hier ist ein bild der mitgelieferten Acrylglas Kühlkörper,
die bereits fertig jeweils auf einer Kupferplatte
montiert sind und mit dem beiliegendem Innensechskant Schlüssel z.B.
zur Reinigung demontiert werden können.
Links oben ist der Chipsatz Kühler, rechts daneben der CPU Kühler,
in der Mitte links ist der Grafikkarten Kühler,
rechts daneben der wahlweise aufsetzbare AMD Sockel 462 Kühler mitsamt
Dichtung und links darunter ist
der Y-Verteiler abgebildet, der für den 3-Punkt CPU Kühler notwendig
ist.

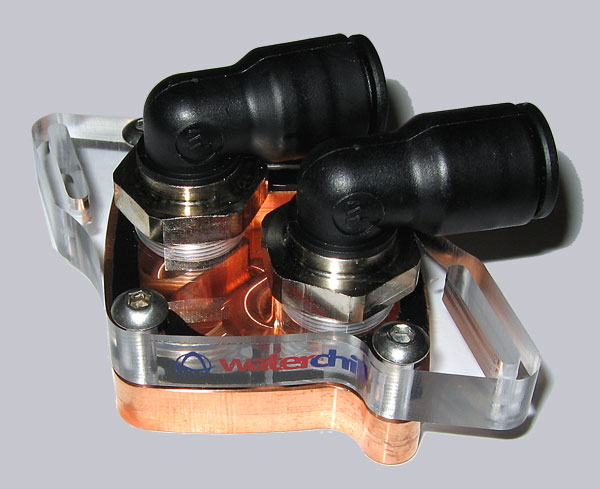

Der neue Asetek GPU Kühler ist mit abgewinkelten Anschlüssen
versehen, die jetzt sogar verstellt werden können.
Hiermit wird die Montage deutlich erleichert, da die Schläuche bei
herkömmlichen Kühlern oftmals ziemlich
verbogen werden müssen.
Beim Test konnten keine Undichtigkeiten festgestellt werden, insofern
ist der neue Aufbau bestens gelungen.

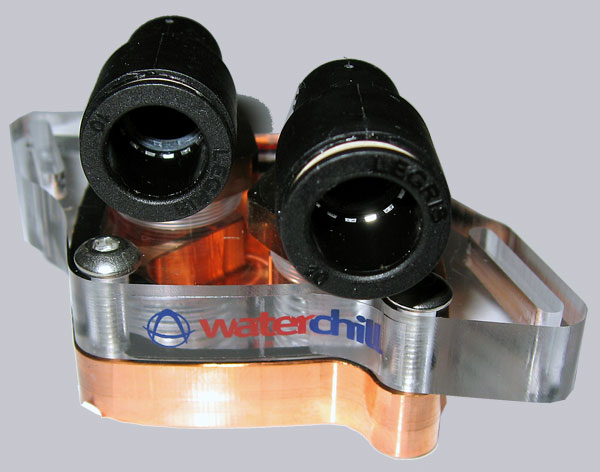

Auf diesem Bild sieht man nochmal den Grafikkarten Kühler, mit
Blick in die Schnellverschlüsse.
zur Vermeidung von undichtigkeiten ist es allerdings bei den Snap-In Verschlüssen
enorm wichtig, daß die Schläuche
sehr sorgfältig abgeschnitten werden, da die Schnittkanten auch als
Dichtfläche verwendet werden !
Hier ist ein Link
zum richtigen Schlauch abschneiden und hier der Link
zur Montage des GPU Kühlers.
Beide Links befinden sich in der ocinside.de Modding Rubrik unter Wasserkühler
Einbauanleitung.

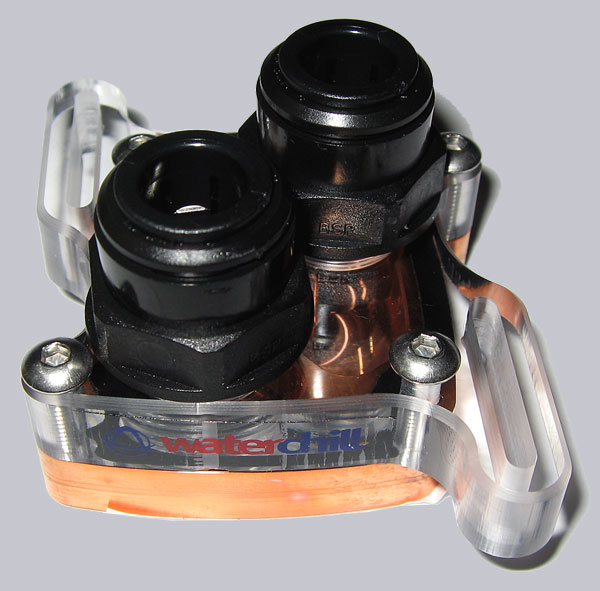

Der Chipsatz Kühler ist ebenfalls mit Snap-In Verschlüssen
versehen und bietet durch die beiden Fräsungen
im Acrylglas eine variable Montagemöglichkeit.
In dieser Anleitung
wird erklärt, wie man den Chipsatzkühler montiert.

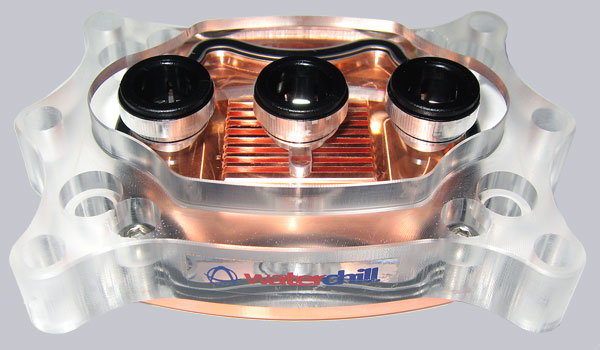

Das ist der CPU Kühler, der mit recht einfachen Snap-In Verschlüssen
versehen ist.
Gerade bei den recht kurzen Stutzen ist es äusserst wichtig, daß
die Schläuche an der Vorderseite abdichten.
Aus diesem Grund würde ich es sehr begrüssen, wenn Asetek in
Zukunft ggf. einen Schlauchschneider beilegen kann.
Falls nach dem Befüllen ein kleiner Tropfen zu sehen sein sollte,
sollte die Schnittkante vom Schlauch nochmal
kontrolliert werden.
Das 3-Punkt Anschluss System führt in der Mitte des Kühlers
das kalte Wasser zu und an den beiden äusseren
Anschlüssen wird das warme Wasser mittels Y-Adapter wieder zur Kühleinheit
geführt.
Im Gegensatz zu den 2-Punkt Kühlern bietet dieser Kühler eine
größere durchgängig umspülte Kühlfläche.
Hier ist die passende CPU
Kühler Einbau Anleitung.

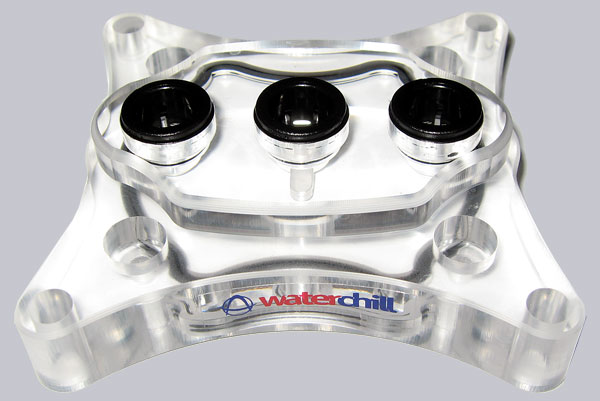

Falls die beide mittleren Stege des zuvor dargestellten CPU Kühlers
bei der Montage im Weg stehen und
der Kühler somit nicht auf dem Mainboard montiert werden kann, ist
es alternativ möglich,
die nachfolgende Abdeckplatte auf die gefräste Kupferplatte zu schrauben.
Einfach die vier Schrauben mit dem Imbus Schlüssel lösen und
die Sockel 462 Abdeckplatte gleichmäßig
auf den CPU Kühler schrauben.
Die Dichtung sollte hierbei natürlich ordnungsgemäß in
der eingefrästen Nut liegen.

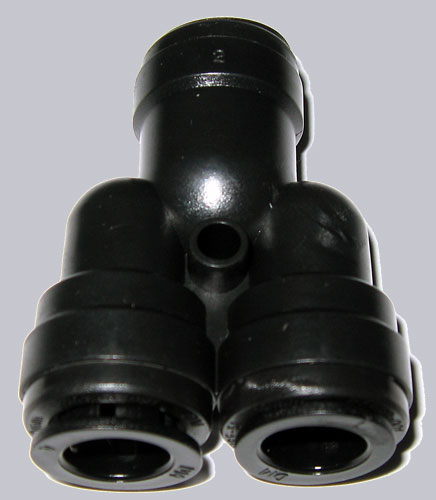

Der neue 10 mm Y-Adapter für den CPU Kühler hat jetzt übrigens
auch eine Bohrung zum Verschrauben
am Gehäuse, oä. erhalten und wird ebenfalls ohne Schraubenschlüssel
mit den Schläuchen verbunden.
Schlauch einstecken und fertig ... zum Lösen des Schlauches genügt
ein leichter Druck auf den Snap-In Ring.
