Carbonic Blue Ice Lüftersteuerung Test
Die Montage und Details zur Blue Ice Lüftersteuerung ...

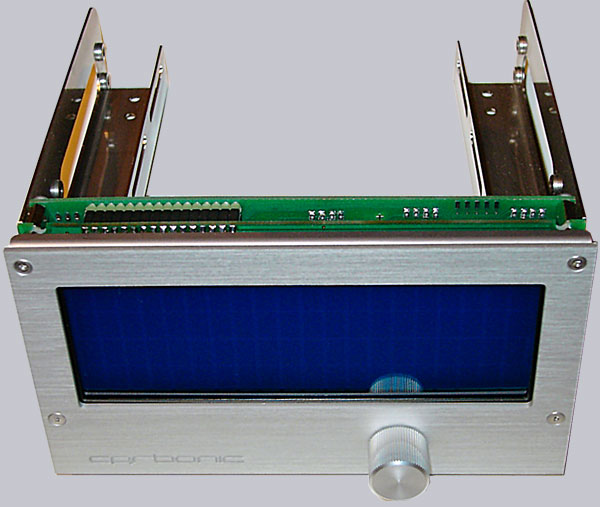

Die Blue Ice Lüftersteuerung ist 85 mm hoch (2 x 5
1/4" Einschübe nötig), 148 mm breit und 139 mm tief.
Das Edelstahl Gehäuse wurde mit einer Aluminium Lasercut Frontblende
versehen, die ein 125 x 45 mm blaues
Fordata Display mit 20 x 4 Zeichen verziert.
Zudem ist es mit einem Multifunktions Button (drehen & drücken)
ausgestattet, worüber man bequem das Menü
steuern kann, aber dazu später mehr.
Hier ist nochmal ein Bild der Seitenansicht, wo der verwendete
Edelstahlrahmen gut sichtbar wird.

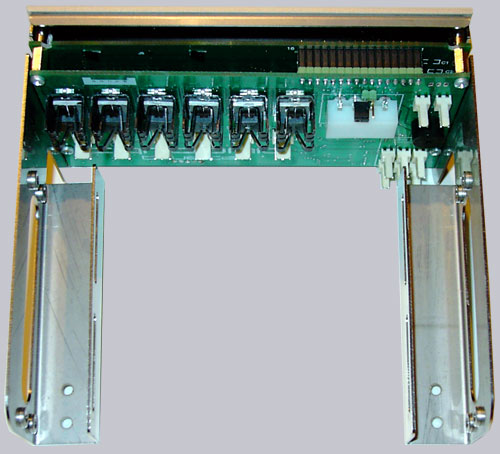

Und hier ist noch eine Darstellung der Rückseite mit
den gekühlten Leistungstransistoren und sämtlichen Anschlüssen,
womit wir auch gleich zum Anschluss der Lüftersteuerung übergehen
können.

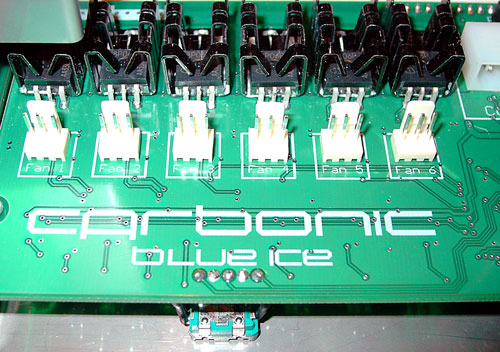

Wie man auf diesem Bild der Rückseite sehr schön
erkennen kann, ist es möglich insgesamt 6 Lüfter mit je
1 Ampere bei 12 Volt (12 Watt) stufenlos anzusteuern, die einfach auf
diese 3-Pin Molex Anschlüsse aufgesteckt
werden können.
Falls die Zuleitung der Lüfter im Gehäuse nicht ausreichen sollte,
kann man die Distanz selbstverständlich mit den
im Lieferumfang enthaltenen 30 cm langen Verlängerungskabeln ohne
nennenswerte Verluste überbrücken.
Die Leistungstransistoren sind zudem für eine kurzzeitige Überlastung
(z.B. beim Anlauf) ausgelegt und
sogar gegen einen Kurzschluss gesichert !

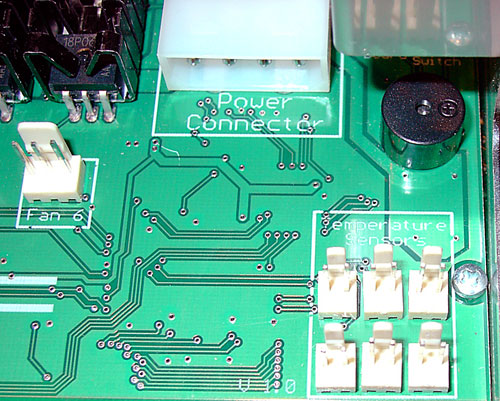

Zur eigenen Stromversorgung der Regelplatine, des Displays
und sämtlicher Lüfter dient dieser 4 Pol Stecker,
der einfach mit einer freien Netzteilbuchse angeschlossen wird.
Zudem sieht man auf dem Bild oben rechts den kleinen Piezo Summer, der
Warnmeldungen ausgeben kann,
oder auch als akustische Unterstützung der Menüführung
dienen kann.
Direkt darunter befinden sich die insgesamt sechs 2-Pol Temperatur-Sensor
Anschlüsse.

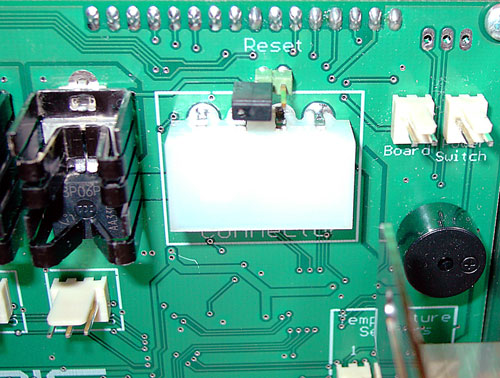

Im oberen Bereich vom Blue Ice ist noch ein Reset Jumper
untergebracht, der eine komplette Zurücksetzung
der Lüftersteuerung auslöst und im rechten Bereich findet man
noch einen Anschluss, der mit dem Power-Button
des PCs (oder auch des Macs, um die Macintosh Fangemeinde mal zu erwähnen
;-) ) verbunden werden kann.
Dann verbindet man noch den letzten freien 2-Pol Anschluss per Anschlusskabel
mit dem Power-Button Anschluss
des Mainboards, falls man bei möglichen Temperatur Problemen ein
Abschalten des Rechners erwünscht.

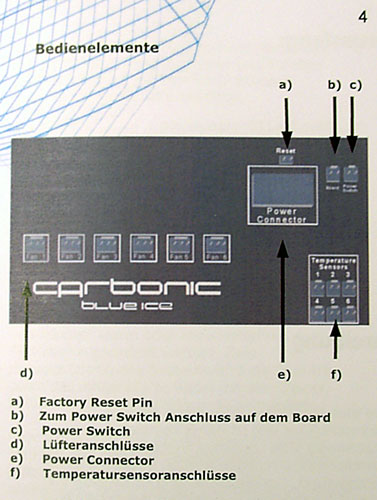

Im Handbuch sind übrigens nochmal alle Anschlüsse
übersichtlich beschrieben.

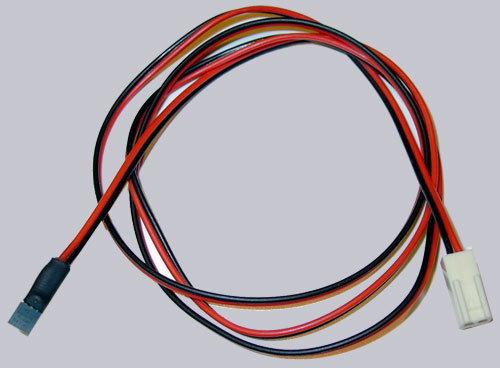

Auf diesem Bild sieht man einen der insgesamt 6 Temperatur
Sensoren, die eine Temperaturmessung von
-55°C bis hin zu +125°C zulassen und die bei -10°C bis +85°C
in einer feinen Toleranz von 0,5°C bleiben.
Der große Vorteil dieser wirklich sehr genauen Dallas Semiconductor
DS18B20 digitalen 1-Wire Temperatur Sensoren
ist aber leider auch zugleich nahezu das einzige Manko, was ich an dieser
Lüftersteuerung auszusetzen habe und
das ist die Größe der Sensoren !
Das Problem bei so großen Sensoren liegt auf der Hand - Sensoren
können lediglich an gut zugänglichen Stellen
im Gehäuse untergebracht werden, nicht aber z.B. nahe dem CPU Kern,
der sicherlich auch messenswert wäre.
Hier wäre es meines Erachtens nach sehr sinnvoll, wenn Carbonic dem
Paket mindestens einen Foliensensor
beilegen könnte, der besser in schmalen Stellen angebracht werden
kann.
Bei den Anwendungsgebieten der Gehäuse, HDD, Grafikkartenspeicher,
Spannungsregler, oder auch Aussen-
Temperaturmessung spielt die Größe der Sensoren aber natürlich
absolut keine Rolle.

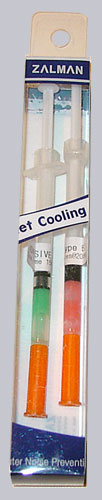

Mit diesem mitgelieferten 2 Komponenten Wärmeleitkleber
der Firma Zalman kann man die Sensoren an nahezu
allen wichtigen Positionen dauerhaft befestigen, wobei ein kleiner Tropfen
von jeder Tube vollkommen genügt,
um den Sensor sicher zu fixieren.
