Hiper HPU-4B580-MU 580 Watt Modular Netzteil Review
oder auch PC aufräumen leicht gemacht !
Aufbau, Design und sonstige Features ...
Kommen wir nach den vielen technischen Daten nun auch schon zu den optischen
und praktischen Kriterien,
wovon es bei diesem Netzteil wirklich dutzende gibt.

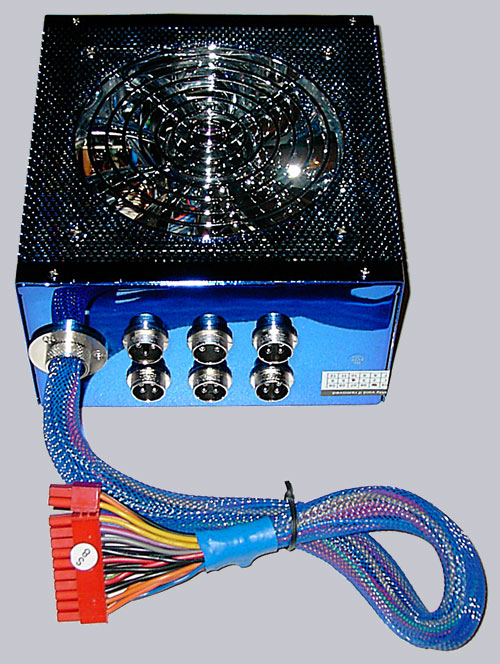

Das strahlend blau Titanbeschichtete Netzteilgehäuse ist zur besseren
Kühlung auf der Unterseite mit einer
Maschenkonstruktion versehen, woran ein 120mm Chrom-Lüfter geschützt
durch ein verchromtes Lüftergitter
verschraubt ist.
Der 120mm Lüfter wird übrigens im Betrieb von blauen LEDs angestrahlt,
wodurch das strahlende Netzteil
ein zusätzliches optisches Schmankerl erhält.
An dem Netzteil Gehäuse wurde zudem das ATX/ATX2.2 Stromkabel fest
angebracht,
was durch eine feinmaschige blaue Kunststoff Tülle geschützt
ist und somit ebenfalls das klasse Design abrundet.

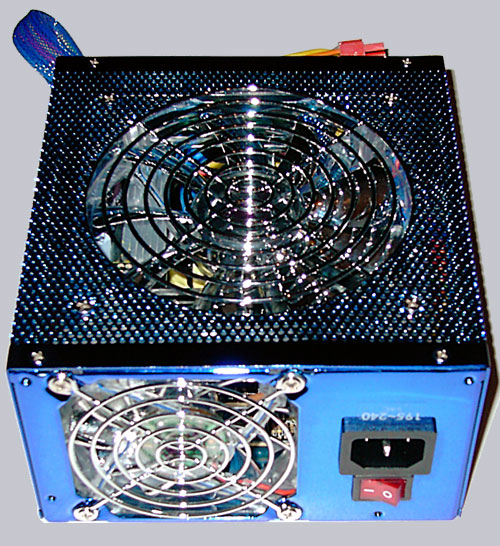

Das folgenden Bild zeigt die Unterseite und Rückseite des Netzteils,
wo zum einen der beleuchtete Hauptschalter
angebracht wurde, der die Versorgungsspannung vollständig von der
Netzspannung trennt.
Hier wurde wiederum ein von den 4 Eckpunkten mit blauen LEDs beleuchteter
80mm Chromlüfter eingesetzt,
der ebenfalls mit einem verchromten Lüftergitter versehen ist und
die warme Luft aus dem Netzteil befördert.
Hier sieht man den eigentlichen Clou des Netzteils, was mit einem Modularen
Aufbau für einen
aufgeräumten PC sorgt.

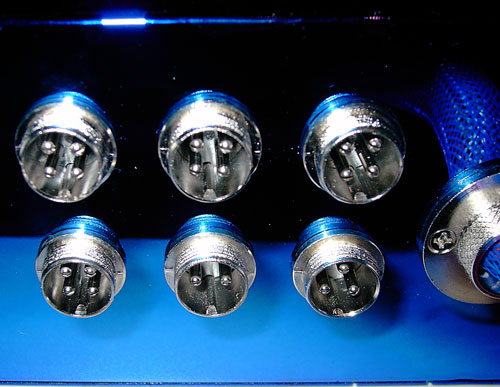

Das sogenannte Mehranschlusssystem im Aviationsstil (auf Deutsch Luftfahrt
bzw. Flugzeugbau Stil) ist mit
6 Schraubverschlüssen versehen, woran die gewünschten Kabel
modular angeschraubt werden können.
Da die wichtigsten 4-Pol Molex (für CDROM, IDE HDD, etc) Kabel in
verschiedenen Längen geliefert werden und
diese wiederum mit Adapterkabeln abgezweigt werden können, ergibt
sich so eine optimale Verbindungsmöglichkeit
der jeweiligen Stromverbraucher.
Die Modular Stecker und Buchsen verfügen übrigens je nach Kabeltyp
über einen unterschiedlichen Pin-Aufbau und
sind dank einer Kerbe verpolungssicher aufsteckbar, auch wenn man mal
beim Basteln kein Licht im PC hat ;-)

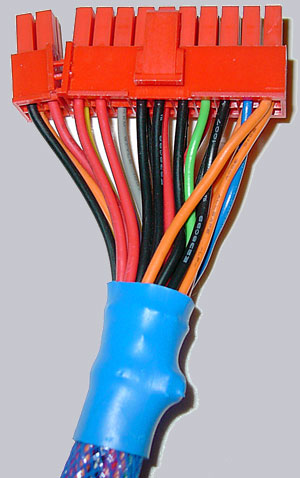

Wie oben bereits angedeutet, ist das Netzteil ATX 2.2 konform, was allerdings
auch durch 4 weitere Pole
einen leicht veränderten 24-poligen Stecker erfordert.
Die 4 zusätzlichen Pole sind aber bei dem Hiper Type-R 580 Watt Netzteil
sehr leicht vom Stecker abnehmbar,
damit das Netzteil auch noch auf den gängigen ATX Systemen mit 20
poligem Stromanschluß verwendbar ist.
Ich möchte aber an dieser Stelle darauf aufmerksam machen, daß
man bei Mainboards, die eine zusätzliche
ATX12 Volt Spannungsversorgung benötigen, keinenfalls diesen 4-poligen
Stecker aufstecken darf,
obwohl er bis auf die Farben der 3.3V, 5V und 12V Spannungszuleitungen
ähnlich aussieht und zudem passen würde !
Für diese Mainboards liegt dem Netzteil ein spezielles Modular Kabel
bei, welches ausschließlich die
zusätzliche 12 Volt Stromversorgung mit der höheren Leistungsspezifikation
zuführt.
Hier sollte die Firma Hiper meines Erachtens nach zumindest einen deutlichen
Vermerk im Handbuch vornehmen,
da dies ansonsten zum Kurzschluß des Netzteils führen könnte
(der Kurzschluß wäre abgesichert, aber vermeidbar).
Zudem könnte so eine durchaus fatale Aufsteckmöglichkeit für
so manchen RMA Fall sorgen,
da unversierte Benutzer evtl. von einem Defekt des Netzteils, oö.
ausgehen könnten.
Desweiteren ist mir trotz der wirklich absolut tollen und vorbildlichen
Verarbeitung des Netzteils und der sauber
verkrimpten Buchsen mit liebevoll isolierten Verbindungen ein weiterer
Punkt negativ aufgefallen,
der u.U. Probleme mit sich führen könnte.

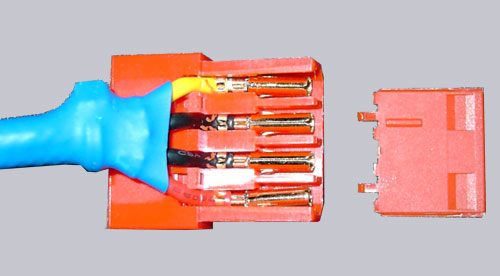

Beim Abziehen der 4-Pol Molex Stecker kann es dazu kommen, daß sich
die im folgenden Bild dargestellte kleine
Halteplatte löst, da die Haken für den festen Halt der Platte
sehr klein und ebenfalls aus Kunststoff sind.
Bei manchen Platten gab es zudem gar keine Haken, was zur Folge hatte,
daß sich die Platten mehrfach lösten.
Dies kann natürlich etwas nervig sein und könnte unter gewissen
Voraussetzungen trotz der angebrachten
(leider einseitigen) Metallhaken an den Kontakten ein Lösen der Kabel
verursachen, was gewiss nicht zum Schutz
vor Kurzschlüssen beiträgt.
Nun aber wieder zu den positiven Merkmalen, da sich die beiden oben
aufgeführten negativen Punkte seitens Hiper
mit kleinen Verbesserungen schnell beheben lassen sollten.
Die Wärme wird von 2 beleuchteten Lüftern mit Thermocontrol
abgeführt, wobei auf der Unterseite
ein 120 mm Lüfter montiert wurde und auf der Rückseite ein ebenfalls
sehr laufruhiger 80er Lüfter die warme Luft
aus dem Netzteil bläst.
Eigentlich war es geplant wieder Sound Aufnahmen des Netzteils online
zu stellen, wie es auch im Lüftervergleich
und bei den Kompressorkühlung Reviews der Fall ist, allerdings sind
die beiden Lüfter so dermaßen leise,
daß es so ziemlich das Gleiche wäre, ob ich den Sound online
stelle, oder nicht :-)

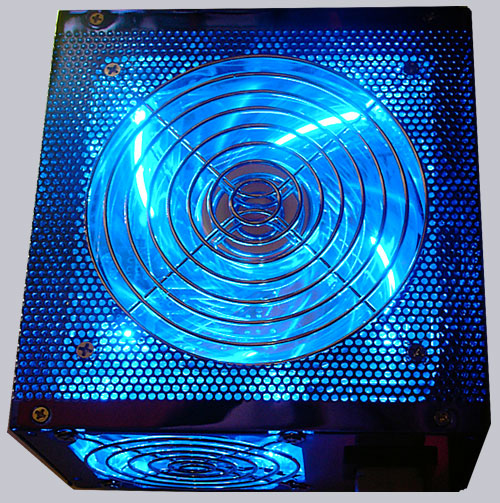

Hier sieht man die beiden Chromlook Lüfter auch mal im Betrieb, wo
man auch den tollen Effekt durch die
blau angestrahlten Lüfterblätter erahnen kann - wirklich stark
gemacht und ein have to für alle Modder.

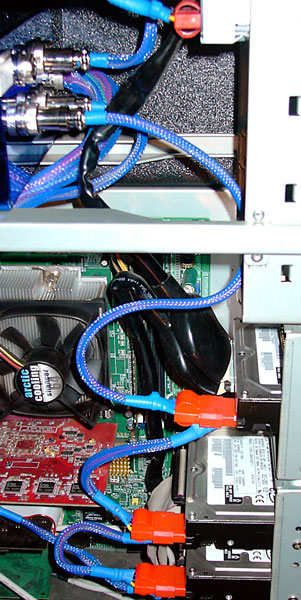

Und last but not least möchte ich nochmal auf die modularen Kabel
zurückkommen, womit man binnen weniger
Minuten dem Stromkabel Gewirr im PC den Garaus bereiten kann.
Wirklich sagenhaft, wie die Verteilung der mit feinen Netzmaschen versehenen
Kabel verlegt werden können und
selbst Verlegungsmuffeln sowohl zur besseren Luftdurchfuhr im PC-Gehäuse
als auch zum aufgeräumten PC verhelfen.
Im oberen Teil des Bildes kann man zudem nochmal die Seitenansicht der
Molex Stecker erkennen,
die mit den beiden oval geformten Druckbügeln beim zusammendrücken
zum einfachen Lösen des Steckers führen.
Also auch in diesem Punkt wieder eine Neuentwicklung aus dem Hause Hiper,
die praktisch ist und sich
sehen lassen kann.
