| Hersteller | ASUS |
| Bezeichnung | A7V |
| Typ / Chipsatz | SocketA / Via KT133 |
| Maße |
+++ 8-17mm (40 mm Radius)
vom Sockel bis zum nächsten (kleinen !) Elko. Die Gesamtgröße beträgt 305 x 245mm. |
| Slots | o 5x pci, 1x AGP (4x), 1x AMR, 3x SDRAM PC100/PC133 |
| Anschlüsse | ++ 1x Floppy, 2x UDMA66
(Via VT686A), 2x UDMA100 (auf Raid 0, 1 umlötbar Promise) 2x seriell, 1x parallel, 2x PS/2, 6x USB (Kabel für int. USB enthalten), IrDA Anschlußmöglichkeit, 1x Gameport, optional AC97 Sound onboard (3x int. Aux, Line out, Line in und Mic.), 4x Lüfter |
| Vcore | +++ Bios und Jumper von 1,075 Volt bis 1,85 Volt in 0,05er Schritten |
| Multiplikator | ++++ Über DIP-Switch und mit neuen Biosversionen von 5,0x bis 12,5x in 0,5er Schritten |
| FSB | +++ Im Bios und per DIP-Switch von 90MHz bis 133 MHz |
| VIO | +++ Per Jumper auf 3,35 Volt, 3,56 Volt oder 3,69 Volt |
| Performance* | +++ 3D Mark 2000 bei 1200 MHz (12x100) 4703 Punkte und 6,91 Punkte bei Final Reality |
| Handbuch und Beschriftung |
+ Leicht verwechselbare Mainboard Beschriftung (DIP-Switches) aber übersichtliches Handbuch. |
| Gesamteindruck | +++ Das legendäre
ASUS A7V bietet viel Komfort hinsichtlich der Übertaktung und
hat den größten Freiraum am Sockel, so daß jeder gängige Lüfter ohne Probleme montierbar ist. Hinsichtlich der Stabilität und der Einstellmöglichkeiten ein Top Mainboard, daß mit ein geringen Modifikationen zur Raid Version umgebaut werden kann. Die Vcore kann durch einlöten eines Widerstandes auf mehr als 2 Volt betrieben werden und dank der DIP-Switches ist die Umstellung des Multiplikators ein Kinderspiel. Wobei ASUS noch ein wenig an der Mainboard Beschriftung arbeiten sollte, da eine spiegelverkehrte Positionsangabe der Jumper und Schalter bei vielen Benutzern starke Verwirrung stiftet. Insgesamt gesehen ist das ASUS A7V auf jeden Fall sein Geld wert und gehört mit zu den am besten übertaktbaren Boards. Hier geht's zur Anleitung, wie man beim ASUS A7V die Vcore über 1,85 Volt erhöht !!! |

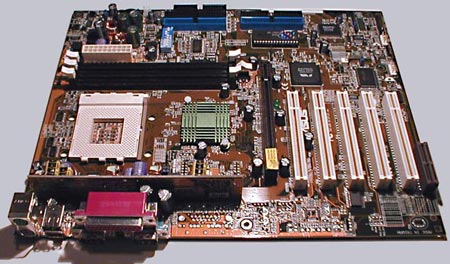

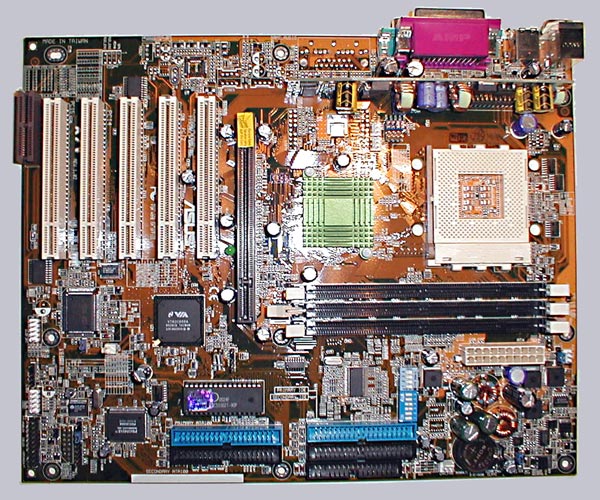

| Bild |
|
