Asetek VapoChill LightSpeed AC Testbericht Special
VapoChill LightSpeed Montage Teil III - Einbau vom Mainboard
und dem CPU-Kit ...
Jetzt ist es an der Zeit, das zuvor preparierte Gehäuse
mit dem VapoChill LS Kompressor zu verschrauben.
Dazu habe ich mir einfach mal die Anleitung erspart, denn mittlerweile
ist es für Casemodder wohl kaum noch
ein Problem, anhand der mitgelieferten Schablone vier Löcher in den
Gehäuseboden zu bohren und zudem eine kleine
Aussparung in den Boden zu sägen, wo der Verdampfer Schlauch durchgeführt
wird.
Aber natürlich sollte man auch hierbei sorgfältig arbeiten und
sämtliche scharfen Kanten sauber entgraten,
damit man sich bei zukünftigen Arbeiten im PC nicht schneidet.

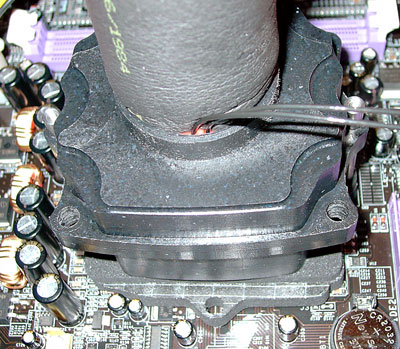

Und weiter geht es mit dem Aufsetzen des CPU-Kits auf das
zuvor eingesetzte Mainboard - denkt bitte
auch an die Wärmeleitpaste, die in ausreichender Menge aber dennoch
nicht zu dick auf die Heatplate
der CPU aufgetragen werden muß. Die mitgelieferte Wärmeleitpaste
ist durchaus empfehlenswert und kann
hierfür verwendet werden.
Der Kopf des CPU-Kits kann beim Aufsetzen leicht verdreht und gebogen
werden, so daß bei der Montage
nicht mehr allzu viel Kräfte auf das CPU-Kit wirken.
Wichtig !
Nachdem das CPU-Kit aufgesetzt wurde, sollte man es nochmal abnehmen,
um die gleichmäßige Verteilung
der Wärmeleitpaste zu überprüfen, was selbstverständlich
für die Wärmeübertragung entscheidend ist.

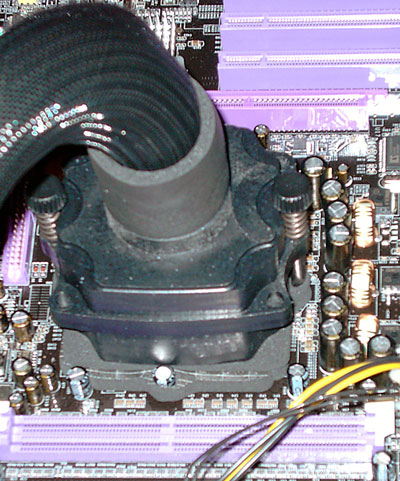

Wenn der Abdruck gleichmäßig ist, setzt man die beiden mitgelieferten
Federn auf und verschraubt das Kit mittels
der beiden Rändelschrauben.
Falls der Abdruck nicht gleichmäßig ist, könnte
es entweder ein schlecht montiertes CPU-Kit schuld sein,
oder das CPU-Kit liegt eventuell auf einem Bauteil des Mainboards auf
!
Denn auf dem Bild sieht man nochmal, wie knapp es an dem Sockel zugeht,
da der Kondensator fast bis
an das CPU-Kit kommt !
Der Spielraum sollte also unbedingt geprüft werden, da das CPU-Kit
ansonsten ausversehen auf einen Kondensator
aufliegt und somit keinen ausreichenden Kontakt zur CPU hat.
Falls erforderlich, können die Bauteile, die im Weg stehen selbstverständlich
auch von geübten Hobby-Lötern
abgelötet und etwas verlegt werden, wie ich es vor ein paar Jahren
bereits in einer Anleitung zu Grafikkartenplatz
Problemen beschrieben
habe - je nach Kondensator Funktion darf er allerdings nicht weiter
entfernt sein,
da dies die Funktion des Elkos und die erforderliche Kapazität beeinträchtigen
könnte.
Aber wie bereits geschrieben sollte dies ohnehin nur von jemanden ausgeführt
werden, der die erforderlichen Erfahrungen hat.

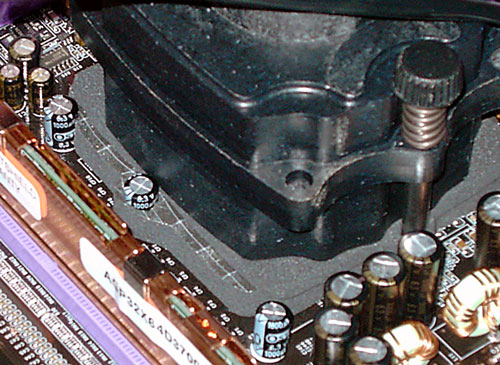

Hier nochmal ein Bild des ziemlich eingeschränkten
Freiraums nahe dem Sockel, also unbedingt beim Aufsetzen
des CPU-Kits alle umliegenden Bauteile beachten.
Das war es auch schon mit der Montage.
Nun noch schnell die Chillcontrol Platine mit den Halterungen in das Gehäuse
geklebt, alle Kabel ordnungsgemäß
anschließen was dank der guten Beschriftung kein Problem darstellt,
dann evtl. noch weitere Sensoren und Lüfter
daran anschließen, alle Deckel wieder schließen und fertig
ist der Prozessor-Tiefkühlschrank :-)
