GLCD (128×64 Grafik-Display) Selbstbau-Anleitung mit Schaltplan

glcd128x64_bw_parts

Grafik LC-Display (kurz GLCD) Bauanleitung mit Schaltplan u.v.m. …

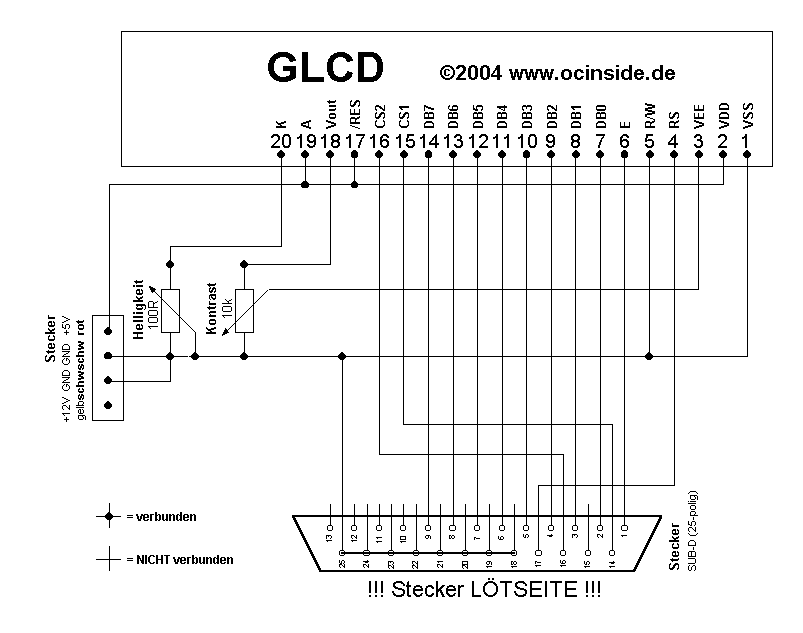

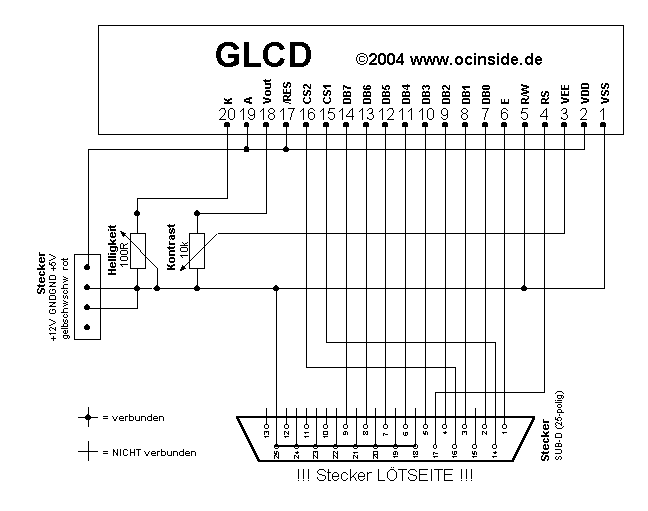

Der GLCD Schaltplan …

Zum vergrössern des Schaltplans einfach draufklicken

Für die GLCD-Lötanleitung habe ich auch extra einen neuen Schaltplan entworfen, der recht übersichtlich ist. Wichtig ist hierbei, daß man unbedingt das Rote Kabel von der PC-Stromversorgung nimmt und keinenfalls das Gelbe !

Die Pinbelegung des GLCD-Displays muß dem oben aufgeführten Layout entsprechen, ansonsten muß die Verkabelung dementsprechend angepasst werden (bei Fragen helfe ich gerne weiter), wobei die GLCD Displays aus dem Fanshop
selbstverständlich der obigen Pinbelegung entsprechen.

Hier geht’s weiter zur 25 pol SUB-D Stecker Lötanleitung …
