Ultra Infrarot Empfänger zum PC Fernbedienen und PC Einschalten / Ausschalten selbstgebaut.
Nach einigen Wochen Arbeit ist nun endlich die vielfach gewünschte Infrarot Empfänger Anleitung mit hardwareseitiger !!! Funktion zum Einschalten und Ausschalten des PCs fertig geworden, die ich auf den Namen „Ultra Infrarot Empfänger“ getauft habe.
Wo ist der Sinn eines Infrarot Empfängers am PC …
Wie auch bei der allerersten Luxus/Lowcost Infrarot Empfänger Schaltung, die im Juli 2002 auf ocinside.de online gegangen war und der darauf folgenden USB Infrarot Empfänger Anleitung geht es wieder darum seinen PC mittels einer handelsüblichen Fernbedienung zu steuern. Denn wer seinen PC zum fernsehen oder S-VCD/DVD schauen verwendet, oder gar eine komplette J-Box II
mit LCD-Display, etc. für das HiFi Rack gebaut hat, möchte natürlich auch den Komfort genießen, diesen PC und alle dazugehörigen Anwendungen bequem vom Sofa aus zu bedienen. Wer möchte schon mitten im Film aufstehen um die zuvor (natürlich legal !) gesicherte S-VCD von der Festplatte zu wechseln, oder ein anderes MP3 File auszuwählen ? Das ist gewiss nicht mehr nötig, denn dafür kann man besser den sehr begehrten Luxus, Lowcost, USB, oder den neuen Ultra IR Empfänger verwenden, der übrigens auch wieder als Komplett-Bausatz im Fanshop angeboten wird. Jetzt auch als USB Ultra IR-Empfänger v2.0 zum PC Fernbedienen und PC Einschalten / Ausschalten.
Das ist neu am Ultra Infrarot Empfänger …
Nun, aber was kann denn der Ultra IR Empfänger im Gegensatz zu herkömmlichen Infrarot Empfängern ? Ganz einfach, er kann nicht nur die Signale zur Software weiterleiten, sondern nun auch endlich einen Computer Einschalten und Ausschalten ! Der PC kann also somit komplett mit einer handelsüblichen Fernbedienung z.B. vom Fernseher, oder einer anderen HiFi Komponente bzw. allen gängigen Universal Fernbedienungen (38 kHz RC-5) bedient werden.
Chips oder Salzstangen holen, aufs Sofa lümmeln und los geht’s 🙂

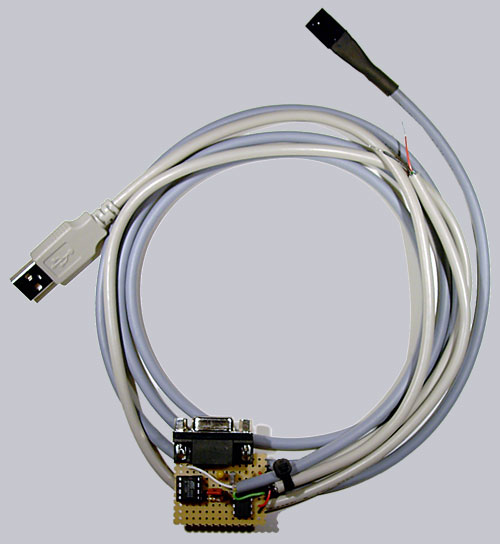

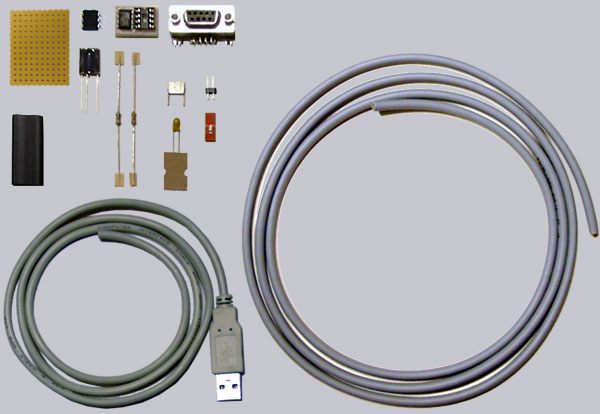

Diese Bauteile werden benötigt …
! Jetzt auch mit fertig programmierten Atmel IC als Bausatz im Fanshop erhältlich !
1x Vishay TSOP 1738 (38 kHz Infrarot Empfänger) vergleichbar wäre auch noch der Vishay TSOP 1838, Vishay TSOP 11xx, Siemens SFH 506, oder Siemens SFH 5110 Achtung – die Pinlayouts der Vergleichstypen stimmen nicht unbedingt mit dem in der Schaltung verwendeten TSOP 1738 überein, bei Verwendung eines anderen IR-Empfängers unbedingt das Datenblatt dazu anschauen.
1x Atmel AT90S2343-10 bzw. jetzt neu mit ATTINY13V-10PU (dieser IC ist im Fanshop fertig programmiert !)
1x 8-poliger IC-Sockel
1x Optokoppler CNY17-2
1x 4.7µF / 16 Volt Kondensator (Elko oder Tantal) stehende Ausführung
1x 100nF Kondensator (Keramik, Schicht, oder Vielschicht) stehende Ausführung
1x 4.7 K Widerstand (0,25 Watt)
1x 390 Ohm Widerstand (0,25 Watt)
1x 9 pol SUB-D Buchse (Buchse = weiblich)
1x 2-polige Stiftleiste
1x Jumper wenn möglich mit Fahne zum einfachen entfernen und aufsetzen
1x Lochraster Euro Platine (ein ca. 3,5 x 3 cm kleines Stück genügt)
1x USB A-Stecker
1x mindestens 2 poliges ca. 1 Meter Daten-Kabel (wahlweise kann auch wie im Fanshop Bausatz ein fertiges USB-Kabel mit A-Stecker verwendet werden)
1x mindestens 3 poliges ca. 1,5 Meter abgeschirmtes Daten-Kabel Ein Stück Schrumpfschlauch ca. 10 mm Durchmesser zur Isolierung vom Anschluss des TSOP 1738
Optional: Wer mag, kann auch noch zwei LEDs unterbringen (z.B. von Conrad Elektronik), wozu ich auf der nächsten Seite einen zusätzlichen Schaltplan veröffentlicht habe.
