Crucial Ballistix Elite 16GB Kit DDR3-1866 BLE2CP8G3D1869DE1TX0CEU Speicher Test

Kommen wir nun zum wichtigsten Teil des Reviews, die höchste stabile Performance. die je nach Referenztakt und Speichertakt mit unterschiedlicher Frequenz betrieben wird. Der CPU Multiplikator bleibt bei allen Frequenzen auf 13x, da eine Angleichung der CPU Frequenz mittels Multiplikator in halben Schritten zu ungenau wäre. Der zusätzliche XMP Test wurde mit dem ASRock Z68 Pro3 Mainboard und einer Intel Core-i5 2500K CPU durchgeführt. Als Betriebssystem wird Microsoft Windows 7 Ultimate Edition verwendet. Mittels der Software Memtest86
wurde die Stabilität überprüft und SiSoft Sandra Lite 2010c bzw. Sandra 2012 wurde als Benchmark Programm eingesetzt, da es umfangreiche Einstellungsmöglichkeiten und einen schnellen Vergleich bietet. Die jeweils aktuellste Version von SiSoftware Sandra 2012 steht übrigens auf unserem Server zum Download bereit und kann dort mit hoher Geschwindigkeit runtergeladen werden. Die unterschiedlichen Benchmarks sind sogar in der kostenfreien Lite Version enthalten.

Zunächst wird die maximal mögliche Frequenz der Speichermodule bei Default 1,50 Volt (bzw. 1,53V) bestimmt. Hierzu wird der Speichertakt mit einem fest eingestellten Speichertiming von 8-8-8-24 2T und Default Spannung in kleinen Schritten erhöht, solange der ausführliche Test mittels dem Programm Memtest86 noch fehlerfrei durchläuft. Damit ist durch die recht lange Testzeit gewährleistet, daß diese Frequenz bei den Modulen wirklich stabil arbeitet.

Die höchstmögliche Frequenz lag mit den Timings 8-8-8-24 2T (CAS-TRCD-TRP-TRAS) und 1,53V bei ca. 780 / 1560 MHz.

Hier ist ein Snipping Screenshot von CPU-Z 1.58 bei 780 / 1560 MHz und 8-8-8-24 2T mit 1,53 Volt:

Mit einer höheren Spannungen oder mit geringeren Timings laufen selbstverständlich deutlich höhere Frequenzen, da die Frequenzwerte und Timings direkt voneinander abhängig sind.

Der Vergleich sämtlicher DDR3 Speichermodule wird im Benchmark mit den Default 1.53 Volt durchgeführt, womit immerhin die 1560 MHz erreicht wurden. Diese höchstmögliche Taktung bei der Default DDR3 Spannung wird mit zwei weiteren Einstellungen verglichen. Zum einen werden die Speichermodule bei 200 MHz Referenztakt x6,66 = 1333 MHz mit SPD Werten getestet, wobei die SPD Werte vom Hersteller im SPD IC vorgegeben werden. Zum anderen wird normalerweise die höchstmögliche Frequenz mit der maximal erlaubten Hersteller Spannung bei 8-8-8-24 2T ermittelt, die allerdings bei diesen Modulen mit der Default Spannung identisch ist.

Bei einer Frequenz von ca. 667 MHz wurden die Timings mit den Autosettings durch das SPD EEPROM auf 9-9-9-24 2T (CAS-TRCD-TRP-TRAS) eingestellt.

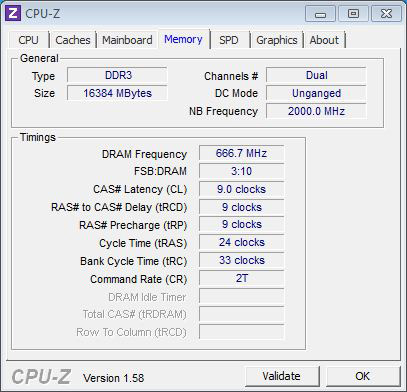

Hier ist ein Snipping Screenshot von CPU-Z 1.58 bei 666.7 / 1333 MHz und 9-9-9-24 2T:

Offiziell gibt die Firma Crucial lediglich die Default Spannung 1.50 Volt an, ohne daß man die Gewährleistung verliert. Mehr Spannung war bei den Modulen auch nicht nötig, um sie mit der Intel Core-i5 2500K CPU stabil mit den XMP Werten von 931 / 1862 MHz bei 9-9-9-27 2T betreiben zu können.

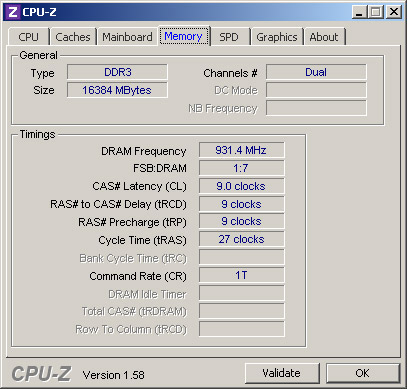

Hier ist ein Snipping Screenshot von CPU-Z 1.58 bei 931 / 1862 MHz (DDR3-1866) mit 1.5 Volt:

Dieses Kit ging bei 1.5 Volt sogar noch deutlich höher und erreichte schnell die Grenze – aber nicht der Module, sondern des Mainboards ! Die höchstmögliche Mainboard Frequenz lag mit 1.5 Volt bei 1064 / 2128 MHz 9-15-15-39 2T.

Hier ist ein Snipping Screenshot von CPU-Z 1.58 bei 1064 / 2128 MHz (DDR3-2133) und 9-15-15-39 2T mit 1.5 Volt:

Ein inoffizieller Overclocking Test ausserhalb der Herstellervorgaben mit ca. 2.00 Volt VMem ging mit den schnelleren 8-8-8-24 2T Timings bis ca. 1667 MHz.

Hier ist ein Snipping Screenshot von CPU-Z 1.58 bei 833 / 1667 MHz und 8-8-8-24 2T mit inoffizieller 1,955 Volt Spannung:

Hier sind die Ergebnisse der SiSoftware Sandra 2010 Benchmark Reihen:

Frequenz Timing Speicher Spannung RAM Bandbreite Int Buff’d iSSE2 Speicherbus Bandbreite Speicher Latenzzeit
234 MHz * 6,66 = 1560 MHz fest (8-8-8-24 2T) 1.53 Volt 13,95 GB/s 24,38 GB/s 79 ns
234 MHz * 6,66 = 1560 MHz fest (8-8-8-24 2T) 1.53 Volt 13,95 GB/s 24,38 GB/s 79 ns
200 MHz * 6,66 = 1333 MHz SPD (9-9-9-24 2T) 1.53 Volt 11,36 GB/s 20,84 GB/s 94 ns

Die Speicherbusbandbreite ist übrigens kein Benchmark Wert, sondern der Wert, der sich recht einfach aus dem jeweiligen Speichertakt errechnen läßt und nur zum Vergleich der Benchmarks dient. Wichtig für eigene Vergleiche mit den Werten aus älteren Sandra Versionen vor 2011 ist, daß ab der Version 2011 die Speicherperformance in SiSoftware Sandra anders dargestellt wird und man den Wert umrechnen muß, um auf identische Ergebnisse zu kommen: Sandra 2010 Wert /1024/1024*1000*1000 = Sandra 2012 Ergebnis

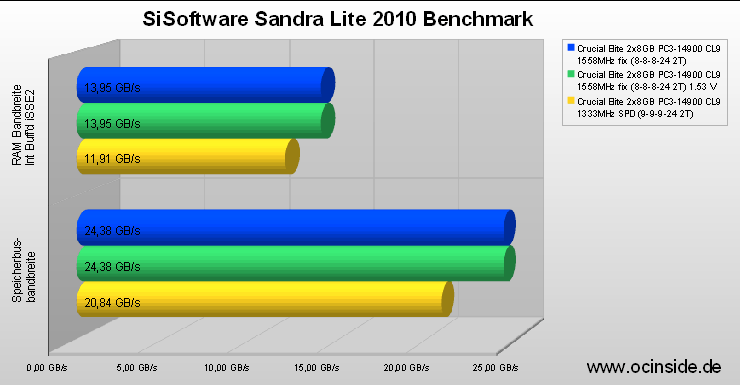

Hier sind die Benchmark Werte als Grafik:

Hier ist ein direkter Vergleich der Benchmark Ergebnisse von einigen DDR3 und DDR2 Speichermodulen:

Die Crucial Ballistix Elite PC3-14900 Speichermodule führen mit diesem starken Ergebnis bei der Standard JEDEC Spannung die Spitze der bislang auf ocinside.de getesteten DDR3 Speichermodule an !
