Crucial M550 512GB M.2 SSD Test

Kommen wir nun zu den Benchmark Ergebnissen. Die Testergebnisse werden bei M.2 Modulen mit einem ASRock Z97 Extreme6 Mainboard durchgeführt. Als Betriebssystem wird derzeit Microsoft Windows 7 Ultimate Edition eingesetzt.

Mit folgender SSD Benchmark Software wurde das Laufwerk auf die mögliche Geschwindigkeit überprüft und verglichen:

AS SSD Benchmark 1.4.3704.27281 – Download
ATTO Disk Benchmark v2.46 – Download
CrystalDiskMark 3.00 – Download
HD Tach 3.040 – Download
SiSoftware Sandra 2013 – Download

AS SSD Benchmark Ergebnis …

Die AS SSD Benchmark Werte bieten einen sehr guten Anhaltspunkt zu der maximal möglichen Lese- und Schreibgeschwindigkeit, der Geschwindigkeit bei kleineren Dateien und deren jeweilige Zugriffszeit. Bei dem 512GB Crucial Drive konnte im AHCI eine enorm hohe sequenzielle Lese- und Schreibgeschwindigkeit erreicht werden.

Obwohl man so eine SSD im AHCI Mode betreiben sollte, könnte man auch die M.2 Platine im IDE Mode betreiben. Wir haben keine Mühen gescheut, die Benchmarks zusätzlich im IDE Mode durchlaufen zu lassen. Die Gesamtscore lag im IDE Modus (erkennbar an „pciide“) immerhin noch bei sehr guten 368 Punkten (die M550 512GB 2,5″ erreichte 368 Punkte). Allerdings wären es Perlen für die Säue, wenn man diese SSD nicht im AHCI Mode betreiben würde, da die Score im IDE Mode mehr als 50% unter dem AHCI Mode lag.

Hier ist ein Snipping Screenshot der AS SSD Benchmark Werte (M.2 SATA3 IDE):

Im AHCI Modus fällt neben der zuvor erwähnten deutlich besseren Leseperformance vor allem ein Ergebnis aus dem Rahmen und das ist der wichtige Wert „4K-64Thrd“. 4K heißt, daß kleine 4K Blöcke gelesen bzw. geschrieben werden und beim 4K 64Thrd wird dies gleichzeitig auf 64 Threads verteilt. Damit simuliert das Benchmark Programm bespielsweise einen typischen Programmstart.

Da die Gewichtung dieses Wertes im AS-SSD Benchmark Tool sehr hoch angesetzt ist, fällt die Gesamtscore im AHCI Modus mit 1091 Punkten mehr als doppelt so hoch aus. Die Crucial M550 512GB SSD erreichte auf dem 2,5″ SATA3 AMD Testsystem 907 Punkte im AHCI Mode. Bei der Crucial M550 512GB 2.5″ SSD betrugen die Werte im AHCI 516,18 MB/s Lese- und 447,28 MB/s Schreibperformance. Die Crucial M550 512GB M.2 SSD erreichte im AHCI Modus 521,38 MB/s Lese- und 447,47 MB/s Schreibperformance, das entspricht ungefähr der gleichen Übertragungsrate. Auch die nutzbare Kapazität beträgt bei der 512GB M550 476,94 GB – also ebenfalls identisch mit dem 2,5″ Pendant.

Tipp:
Wer jetzt darüber nachdenkt, seinen SATA Port im BIOS von native IDE bzw. legacy IDE auf AHCI umzustellen, der sollte beispielsweise zunächst (wenn möglich) nur einen Teil der Ports umstellen, wo nicht das Laufwerk mit dem Betriebssystem installiert ist. Denn wenn man sich die Windows Neuinstallation ersparen möchte, muß man unbedingt vor dem Umstellen von IDE auf AHCI den Festplattencontroller Treiber installieren lassen – alternativ gibt es auch Registry Einträge dafür. Für einen Umstieg von HDD auf SSD sollte man übrigens nicht einfach nur den Inhalt mit einem Programm wie Ghost oder Acronis Backup 1:1 übertragen, sondern entweder Windows 7 oder Windows 8 neu installieren, oder zumindest das Alignment anpassen. Bei Fragen zu diesem Thema oder bei allen anderen Fragen helfen wir jederzeit gerne 24/7 in unserem PC Forum weiter.

Hier ist ein Snipping Screenshot der AS SSD Benchmark Werte (M.2 SATA3 AHCI):

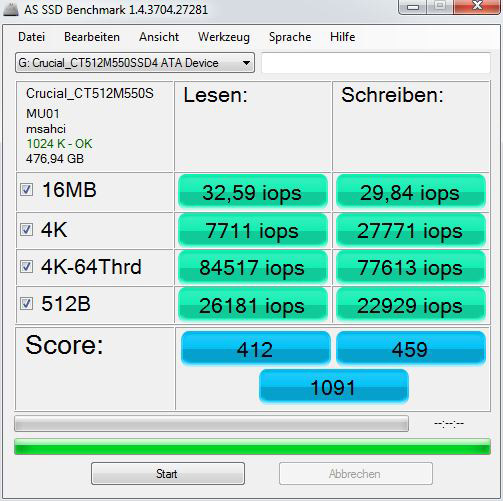

Und hier ist noch ein Snipping Screenshot der AS SSD iops Ergebnisse (M.2 SATA3 im AHCI Modus):

Hier ist noch ein Snipping Screenshot der AS SSD Kopier-Benchmark Werte (M.2 SATA3 AHCI):

Der Vergleich der AS SSD Benchmark Ergebnisse wird bei jedem neuen HDD/SSD Test erweitert. Hier sieht man bereits einige SSDs im Vergleich zu der Crucial M550 512GB M.2 SSD im IDE und im AHCI Modus, wobei die Grafik immer mit den neusten SSD Laufwerken aktualisiert wird. Im Moment wird die Spitze der AS SSD Gesamtscore von der Plextor M6e 256GB M.2 SSD angeführt, dicht gefolgt von der Crucial M550 512GB M.2 SATA SSD und der Crucial M550 512GB 2,5″ SATA SSD.

Der Unterschied bei den beiden Crucial M550 AS SSD Scores kommen allerdings hauptsächlich durch das neuere Testsystem zustande, das wir für die M.2 SSDs einsetzen mußten.

Hier ist ein Vergleich der AS SSD Benchmark Werte, die nach und nach mit weiteren neuen Laufwerken erweitert werden:

ATTO Disk Benchmark Ergebnis …

Die ATTO Disk Benchmark Werte geben einen sehr guten Überblick, wie sich die Schreib- und Lesegeschwindigkeit bei unterschiedlichen Dateigrößen verhalten. Die gemessenen Werte sind allerdings maximale Werte, die man nicht mit den kontinuierlichen Übertragungsraten verwechseln sollte, da dieser Benchmark selbst bei SSDs mit einer langsameren Gesamtperformance höher sein kann.

Bei der Crucial M550 512GB SSD liegt die Lesegeschwindigkeit (grün) bereits ab einer Transfergröße von ca. 64KB über der Schreibgeschwindigkeit (rot) und erreicht die maximalen Lesewerte von 562997 KB bei einer Transfergröße von 256KB.

Hier ist ein Snipping Screenshot der ATTO Disk Benchmark Werte (M.2 SATA3 AHCI):

Diese ATTO Disk Benchmarkwerte werden nun bei einem kleinen Transfer von 32KB und einem großen Transfer von 8192KB verglichen. Das Säulendiagramm beinhaltet bereits einen Vergleich zu einigen SSDs und Festplatten, wobei sich die Crucial M550 bei dem ATTO Benchmark durch die zahlreichen RAID0 SSD Tests nicht an die Spitze setzen kann.

Hier ist ein Vergleich der ATTO Disk Benchmark Werte, die nach und nach mit weiteren neuen Laufwerken erweitert werden:

CrystalDiskMark Ergebnis

Mit CrystalDiskMark erhält man ebenfalls eine ausgewogene Messung der Performance mit unterschiedlichen Transfergrößen.

Hier fallen wie zuvor bei den 4K-64Threads Werten vor allem die enorm hohen 4K QD32 Werte beim Lesen und Schreiben und die enorm hohen sequentiellen Lesewerte von 511,8 MB/s und Schreibwerte von 496,2 MB/s auf (die M550 512GB 2,5″ erreichte auf dem AMD Testsystem sequentielle Lesewerte von 499,2 MB/s und Schreibwerte von 467,7 MB/s).

Hier ist ein Snipping Screenshot der CrystalDiskMark Werte (M.2 SATA3 AHCI):

Das folgende Diagramm zeigt die CrystalDiskMark Ergebnisse nochmal im Vergleich zu den anderen SSDs und Festplatten, die Schritt für Schritt erweitert werden. Im CrystalDiskMark Vergleich sieht man deutlich die Unterschiede von den bislang getesteten Solid State Drives und Festplatten, wobei sich die Crucial M550 512GB SSD bei der Performance nicht vor die M.2 PCIe SSD setzen kann.

Hier ist ein Vergleich der CrystalDiskMark Werte, die nach und nach mit weiteren neuen Laufwerken erweitert werden:

HD Tach Ergebnis

Mit den HD Tach Benchmark Werten kann man sehr schön den Verlauf der Performance erkennen, der allerdings bei einer SSD deutlich anders verläuft, als bei einer konventionellen HDD. Durch die neuartige logische Verwaltung der SSD Controller bei dem Zugriff auf die NAND Zellen können die Werte mit der eigentlich für Festplatten ausgelegten HD Tach Version 3.0.4.0 wie bei ähnlich aufgebauten SSDs schwanken. HD Tach misst bei der Crucial M550 512 GB SSD im AHCI Modus bei den Schreibvorgängen gleichmäßige Peaks und bei den Lesevorgängen ein kontinuierliches Transferbild mit der niedrigsten angezeigten Zugriffszeit von 0,0ms.

Zum Vergleich kann man mit dem Mousezeiger über folgende Laufwerke gehen, um die jeweiligen Benchmarkwerte zu sehen:Crucial M550 512GB M.2 SSD an SATA3 AHCI, ADATA S511 120GB SSD an SATA3 AHCI, ADATA S511 120GB SSD an SATA3 AHCI, Crucial MX100 512GB 2,5″ SSD an SATA3 AHCI, Crucial M500 480GB 2,5″ SSD an SATA3 AHCI, Crucial M550 512GB 2,5″ SSD an SATA3 AHCI, 2x Crucial m4 128GB 2,5″ SSD an SATA3 RAID, Crucial m4 128GB 2,5″ SSD an SATA3 AHCI, Crucial m4 128GB 2,5″ SSD an SATA3, Crucial m4 256GB 2,5″ SSD FW 000F an SATA3 AHCI, Crucial m4 256GB 2,5″ SSD FW 0309 an SATA3 AHCI, Crucial m4 256GB 2,5″ SSD FW 0002 an SATA3 AHCI, Crucial m4 256GB SSD FW 0309 an SATA3 IDE, Crucial m4 256GB 2,5″ SSD FW 0002 an SATA3, Crucial C300 64GB 1,8″ SSD an SATA3, Crucial RealSSD C300 256GB 2,5″ SSD an SATA3, Crucial RealSSD C300 256GB 2,5″ SSD an SATA2, Hitachi 7K1000.C 1TB HDD, MX-DS Fusion 60GB SSD SATA3 IDE, MX-DS Fusion 60GB SSD SATA3 IDE, MX-DS Turbo 120GB SSD an SATA3 AHCI, OCZ Agility 128GB SSD, Plextor M6e 256GB M.2 SSD PCIe AHCI, 2x Plextor M5 Pro Xtreme 256GB 2,5″ SSD an SATA3 RAID0, Plextor M5 Pro Xtreme 256GB 2,5″ SSD an SATA3 AHCI, Plextor M5M 128GB mSATA SSD an SATA3 AHCI, Samsung Series470 128GB SSD AHCI, Samsung Series470 128GB SSD Legacy IDE, Seagate Constellation.2 1TB 2,5″ HDD an SATA3, Toshiba MK8007GAH 1.8″ Festplatte.

Hier ist ein Snipping Screenshot der HD Tach Benchmark Werte:

Der Vergleich der HD Tach Benchmark Ergebnisse zeigt die enorm hohe Performance der Crucial M550 512GB M.2 SATA SSD, die wie bei der vorigen Crucial M550 512GB 2,5″ SSD in HD Tach bislang nur von dem RAID0 Verbund mit 2x Crucial m4 128GB SSDs und der Plextor M6e 256GB M.2 PCIe SSD übertroffen wird.

Hier ist ein eindrucksvoller Vergleich der HD Tach Benchmark Werte, die nach und nach mit neuen Laufwerken erweitert werden:

SiSoftware Sandra Benchmark Ergebnis

Der SiSoftware Sandra Benchmark durfte in der Testreihe natürlich nicht fehlen. SiSoftware hat mit dem SiSoft Sandra Programm seit einigen Jahren ein sehr umfangreiches Tool auf dem Markt, womit man sehr zuverlässige Testergebnisse von allen Hardwarekomponenten erhalten kann.

Die Durchschnittliche Zugriffszeit der Crucial M550 512GB SSD lag in SiSoftware Sandra bei 736us und der Laufwerksindex erreichte sehr hohe 536,09 MB/s.

Hier ist ein Snipping Screenshot der SiSoftware Sandra Benchmark Lese-Werte (M.2 SATA3 AHCI):

Bei der Schreibperformance Messung lag die durchschnittliche Zugriffszeit der Crucial M550 512GB SSD in SiSoftware Sandra bei 145us und der Laufwerksindex lag bei sehr hohen 481,9 MB/s.

Hier ist ein Snipping Screenshot der SiSoftware Sandra Benchmark Schreib-Werte (M.2 SATA3 AHCI):

Hier ist ein Vergleich der SiSoftware Sandra Benchmark Werte, die nach und nach mit weiteren neuen Laufwerken erweitert werden:
