ASRock AM2NF3-VSTA AMD Athlon 64 Sockel AM2 Mainboard mit AGP im Test

Gesamteindruck

+++ Das ASRock AM2NF3-VSTA Mainboard liegt bei einem Preis von ca. 49 Euro (02/2007) und ist damit im unteren Preissegment der Sockel AM2 Mainboards.

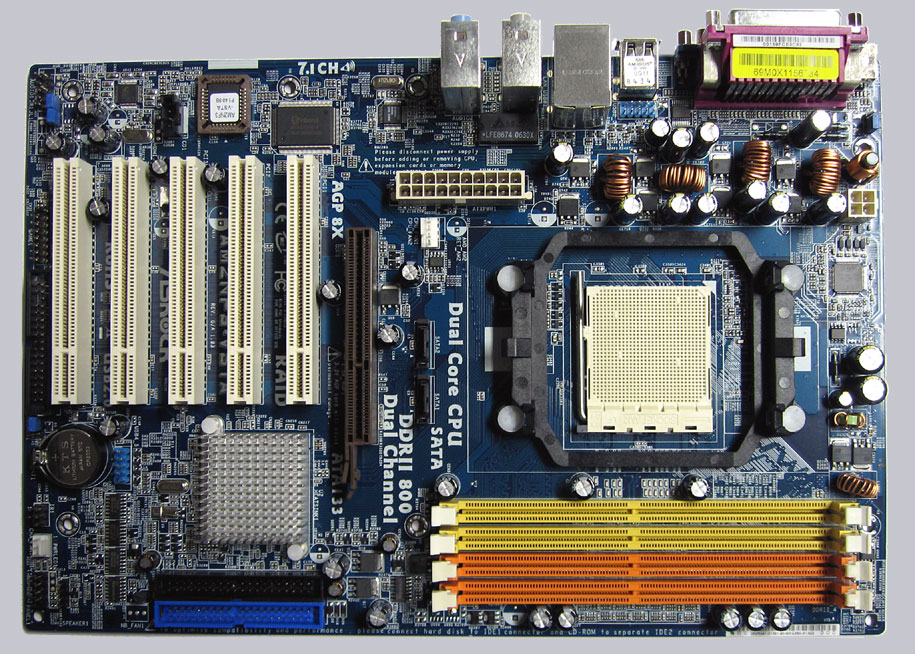

In der Produktbeschreibung hat sich kein Fehler eingeschlichen, denn das AM2NF3-VSTA aus dem Hause ASRock ist wirklich ein Sockel AM2 Mainboard mit AGP 8x Slot ! Sicherlich werden sich einige über diese Kombination und den nForce3 250 Chipsatz wundern, aber es ist dennoch eine interessante und vor allem eine enorm preiswerte Zusammenstellung. Denn dieses Mainboard ist für all diejenigen gedacht, die für das vorige System eine schnelle AGP Grafikkarte erworben haben und gerne auf eine aktuelle AMD Sockel AM2 CPU umsteigen möchten. Für dieses Szenario wurde die AM2NF3-VSTA Hauptplatine bei der Redaktion ocinside.de getestet.

Kommen wir nun zunächst zu der Ausstattung des AGP AM2 Mainboards.

Ausstattung und sonstige Features …

Das ASRock AM2NF3-VSTA kann mit bis zu 4 DDRII Speichermodulen bestückt werden und ist je nach verwendetem Betriebssystem bis maximal 8 GB Arbeitsspeicher aufrüstbar. Die Belegung für die DUAL Channel Speicher Unterstützung ist im Handbuch aufgeführt und sollte bei der Bestückung eingehalten werden.

Es bietet zudem 2x IDE Anschlüsse für bis zu 4x konventionelle ATA 133 Festplatten, 2x SATA Anschlüsse (RAID 0/1 möglich), die aber leider nur eine maximale Datentransferrate von 1.5 Gb/s unterstützen. ASRock hat dem Mainboard zusätzlich eine bootfähige CDROM und eine Kurzanleitung für die ordnungsgemäße Installation der Serial ATA Ports beigelegt, worin alle Informationen aufgeführt sind, damit auch eine neue Installation von Windows XP oder Windows Vista auf Anhieb gelingt.

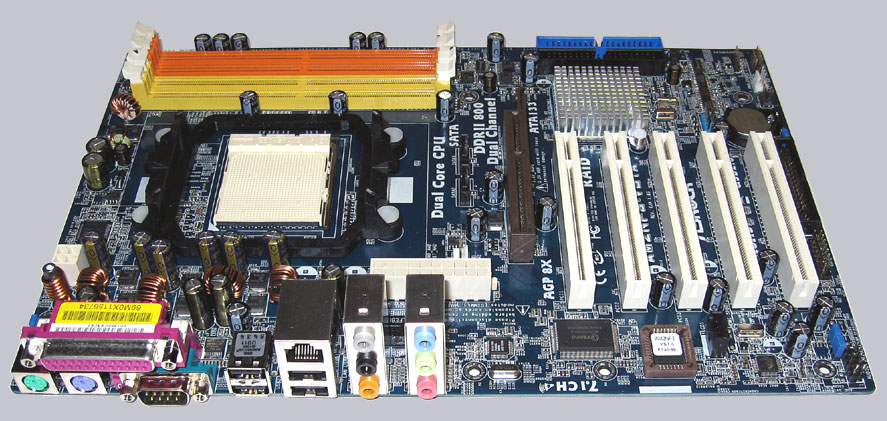

Das Board verfügt über 4x USB 2.0 Anschlüsse am ATX-Panel, zwei interne USB 2.0 Stecker für bis zu 4 weitere optionale USB Ports, wobei zwei der Ports mit dem ATX Panel shared sind. Da jeder USB Port mit mehreren Geräten belegt werden kann, steht einem Share nichts im Wege. Am ATX Panel befindet sich noch ein onBoard 10/100 LAN Anschluss mit WoL Unterstützung (Wake on LAN), ein Parallelport, ein serieller Port und zwei PS2 Anschlüsse.

ASRock setzt bei dem AM2NF3-VSTA den C-Media CM6501 als onBoard Soundchip ein, der über die 6 angebrachten 3.5mm Klinkenbuchsen den 7.1 Surround Sound ausgibt und bereits Microsoft Windows Vista Premium Level kompatibel ist.

BIOS und Übertaktung …

Kommen wir nun zu den BIOS Optionen und der Übertaktung mittels dem BIOS. AMI BIOS gerecht gelangt man nicht wie üblich über die Del/Entf Taste in das BIOS, sondern über die „F2“ Taste. Neben umfangreichen Speichertiming Einstellungen wie z.B. der Änderung der Speicherfrequenz von 200 MHz über 266 MHz und 333 MHz auf bis zu 400 MHz (DDR2 400/533/667/800) bietet das BIOS einen Host-Takt von 140 MHz bis 300 MHz und einen HT (HyperTransport) Teiler von 1x bis 4x (200-800 MHz). Erfreulich ist die wahlweise asynchrone oder synchrone CPU/PCIe Taktung, die allerdings bei dem eingesetzten Testboard kaum einen Unterschied zur besseren Übertaktung bewirkte.

Mit asynchroner Taktung ist eine Übertaktung auf 260 MHz Referenztakt gelungen, was bei ein Ergebnis von ca. 2340 MHz ergab. Bei dem eingesetzten passiv gekühlten nForce 3 250 Chipsatz war diese maximal stabil laufende CPU Host Frequenz aber zu erwarten und es dürfte gewiss für einige Prozessoren hinsichtlich der Übertaktung ausreichen.

Das BIOS bietet übrigens noch drei feste Einstellungen für die Speicher Spannung (VCCM) und eine variable Einstellung für die CPU Spannung (Vcore), die bei Bedarf dank der neuenSockel AM2 Pinmod
Anleitung nochmals erhöht werden kann. Das AM2NF3-VSTA ist natürlich auch für den ruhigen Betrieb geeignet und hier ist die integrierte temperaturgeregelte Lüftersteuerung vom Hardware Health Menu sehr hilfreich.

Fazit …

Das ASRock AM2NF3-VSTA Sockel AM2 AGP Mainboard ist ein echtes Schnäppchen für alle AGP Grafikkarten Besitzer, denn es ermöglicht den Einsatz von gängigen AGP (8x) Grafikkarten auf der aktuellen AMD Sockel AM2 Plattform und ist obendrein für unter 50 Euro erhältlich !

Da mag man kaum an weitere Features denken, aber auch das bietet ASRock auf diesem Board. Die nForce3 250 Platine bietet Windows Vista tauglichen 7.1 Surround Sound über sechs Klinkenbuchsen, verfügt über fünf PCI Slots, vier DDR2 Slots und einige Übertaktungsoptionen.

Alles in allem konnte ASRock hiermit erneut die Overclocking Preistipp Auszeichnung (02/2007) der Redaktion ocinside.de ergattern, denn die Firma ASRock ermöglicht mit dem AM2NF3-VSTA einen enorm preiswerten Umstieg auf die aktuelle Sockel AM2 Technologie.

Hiermit möchte ich mich nochmals ganz herzlich bei ASRock für die Unterstützung bedanken.


**** Die Sockel AM2 PCIe Mainboard Tests ab dem 01.11.2006 basieren 1x (bzw. bei SLI Systemen 2x) Gigabyte GV-NX66T128VP Nvidia 6600 GT PCI Express Grafikkarten (Ausnahme AGP Test), 2x512MB Crucial Ballistix DDR2-800/PC2-6400 Speichermodule und folgender Software Konfiguration: Microsoft Windows XP SP2, DirectX 9.0c, Forceware 81.85 Grafikkartentreiber und 3DMark 2003. Sämtliche Benchmark Ergebnisse dienen lediglich als Vergleich der ungefähren Mainboard Performance.
