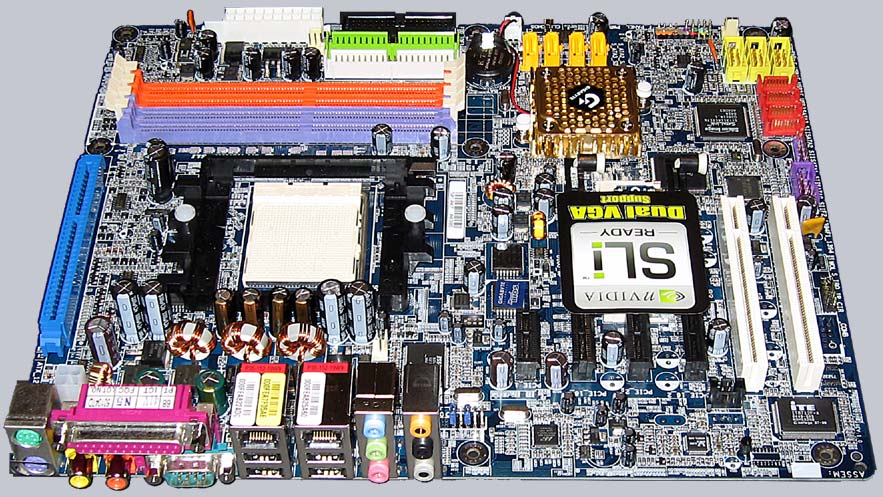

Gigabyte GA-K8NXP-SLI AMD Athlon 64 Sockel 939 PCIe Mainboard Test

Gesamteindruck

++++ Das GA-K8NXP-SLI Sockel 939 PCIe SLI Board kostet derzeit ca. 140 Euro (02/2006) und liegt damit im oberen Preissegment der Sockel 939 PCI Express SLI Mainboards.

Auf den ersten Blick mag der Preis ziemlich hochpreisig klingen, aber wenn man die beiden Kartons des Mainboards öffnet (einer reicht bei diesem Board nicht), wird einem recht schnell klar, worauf Gigabyte bei diesem Board wert legt.

Ausstattung, Ausstattung und nochmals Ausstattung !

Das GA-K8 NXP-SLI bietet so umfangreiche Features, daß es schon schwer fällt, alles in einem Testbericht aufzuführen. Fangen wir aber einfach vorne an …

Wie bereits in den letzten PCIe Reviews erwähnt, wird der Platz auf den mit 2 PCIe 16x Karten bestückten Boards ziemlich knapp, so daß (trotz der technischen Möglichkeit mehrere pci Slots ansteuern zu können) leider nur 2 pci Steckplätze zur Verfügung stehen. Da bei diesem Board bereits eine pci W-LAN Karte enthalten ist, bleibt also letztendlich noch ein pci Slot für interne pci Erweiterungen übrig.

Hier ein Bild der Wireless LAN Karte (links) und einer speziellen Dual Power Karte (rechts):

Zum vergrössern anklicken !

Ich denke das kann man aber sicherlich gut verschmerzen, da die meisten extra Komponenten, wie z.B. eine DVB-T/C/S Fernsehkarte, Scanner, oder ähnliches Zubehör ohnehin über den Highspeed USB 2.0 Port angeschlossen werden. Und nahezu alle anderen denkbaren Features sind bereits intern auf dem Mainboard vereint.

Der onBoard nVidia nForce4 SLI Chipsatz bietet vier S-ATA II RAID (0/1/0+1) Anschlüsse mit bis zu 3 GB/s Datendurchsatz, zusätzlich hat Gigabyte dem K8NXP SLI noch einen Sil 3114 Chip für vier weitere S-ATA Festplatten spendiert.

Hier ein Bild vom zusätzlichen Silicon Image SATA Controller:

Zum vergrössern anklicken !

Dann gibt es noch 2 Anschlüsse für bis zu 4 UDMA 133 Festplatten und 4 DDR Speichermodul Slots mit DUAL-Channel Unterstützung. Als Soundchip verwendet Gigabyte den bekannten 8-Kanal ALC 850 Chip, der mit den insgesamt 6 Klinkenbuchsen ohne weitere Adapterkarten die vollen 8 Sound Kanäle ausgibt.

Und last but not least bietet das Board zwei 10/100/1000 Netzwerk Anschlüsse !!! (1x Vitesse 8201 und 1x 1x Marvell 8053+). Sicherlich ist das nicht für jeden interessant, aber 2 LAN Anschlüsse helfen bei Heim Netzwerken ohne Switch und ohne Router, wo man z.B. einen LAN Anschluß für DSL verwenden kann und den anderen mittels Crossover Kabel an einen weiteren PC anschließen kann. Dank Full autonegotiation kann zur Direkverbindung auch ein herkömmliches Kabel verwendet werden.

Und wer nun noch etwas vermisst, kann höchstens die Firewire (IEEE1394b) Anschlüsse meinen, die das Board selbstverständlich ebenfalls in dreifacher Ausführung zur Verfügung stellt.

Alles in allem also eine spitzen Gesamtausstattung !

Alle Anschlüsse sind übrigens vorbildlich farbig markiert und bei den LED Anschlüssen sind diese sogar mit einem kleinen „+“ Zeichen in der Stiftleiste gekennzeichnet:

Zum vergrössern anklicken !

Aber Features sind nicht alles im Leben, deshalb sehen wir uns jetzt das BIOS etwas genauer an.

Im BIOS befinden sich einige Optionen für die Übertaktung, die zum Teil erst mit der versteckten Tastenkombination CTRL + F1 zugänglich gemacht werden. Das Advanced Chipset Menü wird bei Gigabyte erst im BIOS sichtbar und auswählbar, nachdem man einmalig diese Tastenkombination ausgeführt hat. Hier verbergen sich erweiterte Einstellungen wie z.B. der HT-Takt und die Speichertaktung. Alle anderen Spannungseinstellungen wie z.B. Vcore (CPU), VDDR (Speicher), PCIe Core Spannung und HT-Link sind auch ohne CTRL + F1 änderbar. Die Host Frequenz ist von 200-400 MHz einstellbar, die Speicherfrequenz geht von 100-200 MHz bzw. dem max. Speichertakt und die PCIe Frequenz ist asynchron von 100-150 MHz änderbar. Und einer umfangreichen Übertaktung des SLI-Boards steht auch dank dem aktiven Chipsatz Kühler absolut nichts im Weg !

Das K8NXP SLI Mainboard verfügt übrigens über 2 BIOS Bausteine, die wahlweise z.B. zum Test von BIOS Beta Versionen angesprochen werden können.

Fazit: Das Gigabyte GA-K8NXP-SLI Sockel 939 PCI Express Mainboard bietet mit Abstand die umfangreichste Grundausstattung, die ein Board wohl bieten kann. Bis zu 8x S-ATA Festplatten, 4 Parallel-ATA/IDE Festplatten, 2x LAN, 1x W-LAN, 10x USB, 8-Kanal Sound, 2x PCIe 16 Grafikkarten Slots und vieles mehr lassen keine Wünsche mehr offen. Die Übertaktung der Komponenten wird dank aktivem Chipsatz Kühler, Dual Power System (6-phase) CPU Stromversorgung, umfangreichen Spannungs- und Frequenz Einstellungen zum Kinderspiel und läßt wohl bei jedem Overclocker die Freudentränen aus den Augen kullern. Alles in allem also wirklich ein spitzen Board der Sockel 939 Oberklasse.

Aus diesem Grund sehe ich mich schon fast genötigt, diesem „Hammer“ Board mit Freude die begehrte Redaktion ocinside.de Overclocking Dream Auszeichnung 02/2006 zu verleihen !

Hiermit möchte ich mich auch nochmals ganz herzlich bei Gigabyte
für die Unterstützung bedanken.


Zum vergrössern anklicken !

Zum vergrössern anklicken !

**** Die Sockel 939 PCIe Mainboard Tests ab dem 01.11.2005 basieren auf einem AMD Athlon 64 3000+ Venice, 1x (bzw. bei SLI Systemen 2x) Gigabyte GV-NX66T128VP Nvidia 6600 GT PCI Express Grafikkarten und folgender Software Konfiguration: Microsoft Windows XP SP2, DirectX 9.0c, Forceware 81.85 Grafikkartentreiber und 3DMark 2003. Sämtliche Benchmark Ergebnisse dienen lediglich als Vergleich der ungefähren Mainboard Performance.
