Sapphire IPC-AM3DD785G Sockel AM3 DDR3 Mini ITX Mainboard Test

Gesamteindruck

+ Das Sapphire IPC-AM3DD785G Mainboard ist für ca. 95 Euro (08/2010) im Handel erhältlich und liegt damit im mittleren Preissegment der Sockel AM3 Mainboards.

Mit dem Sapphire IPC-AM3DD785G wurde das erste Mini ITX Mainboard für AMD Sockel AM3 Prozessoren im Einzeltest bei der Redaktion ocinside.de online gestellt. Mini ITX Mainboards eignen sich dank ihrer geringen Maße ausgezeichnet für den Betrieb in kleinen Mediaplayern, NetTop PCs, oder Industrie PCs. Der AMD 785G Chipsatz wurde bereits in einigen ocinside.de Testberichten gelobt und stellt mit der onBoard Grafikeinheit eine gute Grundlage für den Aufbau eines solchen Systems zur Verfügung. Eine Übertaktung kommt bei diesen Systemen allerdings nur selten in Frage, da hierbei vielmehr ein niedriger Stromverbrauch gefragt ist. Im aktuellen Testbericht des Sapphire IPC-AM3DD785G Mainboards geht es also weniger um eine möglichst hohe Übertaktung, sondern vor allem um die Verbrauchswerte und die Einsatzfähigkeit in kleinen Systemen.

Hier sieht man den Mini-ITX Karton im Vergleich zu einem ATX Karton:

Und hier ist ein erster Blick auf das kleine PURE Mini 785G AM3 Mini ITX Mainboard von Sapphire:

Ausstattung und sonstige Features …

Dem IPC-AM3DD785G Mainboard von Sapphire lag ein Handbuch, eine CD, ein SATA Datenkabel, ein 9-poliges Sub-D Anschlusskabel für den RS232 COM Port, ein HDMI zu DVI Adapter, ein 40mm Systemlüfter und eine I/O Blende bei.

Erweiterungskarten …

Das IPC-AM3DD785G Mini ITX Mainboard bietet einen x16 PCI Express 2.0 Slot. Weitere Steckplätze für PCI oder PCI Express Karten sind nicht vorhanden, da der Mini ITX Formfaktor kaum mehr Platz für zusätzliche Slots bietet.

Speicher …

Das Sapphire IPC-AM3DD785G Board kann mit zwei DDR3 Modulen bestückt werden und ist je nach verwendetem Betriebssystem (siehe Liste) bis maximal 8 GB Arbeitsspeicher aufrüstbar.

Das Sockel AM3 Mainboard unterstützt DDR3 Speichermodule und kann im BIOS für DDR3-800, DDR3-1066, DDR3-1333 oder DDR3-1600 Dual Channel Module optimiert werden.

Festplatten Anschlüsse …

Das Mainboard bietet einen IDE Anschluss für maximal zwei konventionelle ATA 133 Festplatten und insgesamt vier SATA II Anschlüsse (3 Gb/s). Die S-ATA II Ports unterstützen RAID 0, RAID 1 und RAID 10. RAID Level 5 wird von der SB710 Southbridge im Gegensatz zur SB750 nicht unterstützt.

USB und Firewire …

Das Board verfügt am ATX-Panel über sechs USB 2.0 Anschlüsse und über zwei interne USB 2.0 Stecker für bis zu vier weitere optionale USB Ports. Sapphire hat damit zehn der insgesamt 12 möglichen USB Ports des Chipsatzes ausgeschöpft und keinen IEEE1394 Firewire Port integriert.

Netzwerk …

Auf dem Sapphire IPC-AM3DD785G Mainboard ist der Atheros AR8131 Chip integriert, der einen 10/100/1000 Netzwerk Anschluss am ATX Panel zur Verfügung stellt.

Serieller Anschluss und Parallelport …

Bei dem Mainboard wurde auf den Parallelport verzichtet, der serielle Port ist intern als Pfostenleiste verfügbar und wird über das mitgelieferte COM Port Kabel angeschlossen.

Sound …

Das Sapphire IPC-AM3DD785G Mainboard ist mit dem VIA VT1708S HD Audio Codec bestückt, der 5.1 Sound unterstützt und diesen beispielsweise analog über 3x 3,5mm Klinkenbuchsen am I/O Panel oder über den internen Anschluss ausgibt.

Für die digitale Tonausgabe steht der interne HDMI SPDIF Ausgang zur Verfügung, der z.B. mit einem SPDIF Kabel an eine HDMI taugliche Grafikkarte angeschlossen werden kann, um das Ton und Bildsignal an ein HDMI Gerät wie z.B. an einen LCD Fernseher auszugeben. Zudem kann der digitale Sound auf den integrierten HDMI Anschluss ausgegeben werden.

Grafik …

Der ATI Radeon HD 4200 Grafikprozessor des AMD 785G Chipsatzes ist DirectX 10.1 tauglich, hat auf dem Sapphire IPC-AM3DD785G Mainboard einen integrierten 128MB Sideport RAM, unterstützt HDCP, Full HD 1080p und bietet dank dem onBoard HDMI Anschluss optimale Voraussetzungen für einen Home Theater PC.

Leider war trotz aktueller 3DMark Patches und DLL Update kein stabiler Betrieb der onBoard GPU mit unserem Phenom II 710 95W TDP Vergleichsprozessor auf der Sapphire Mini ITX Testplatine möglich, so daß lediglich Benchmarkwerte mit der ATI und der nVidia Grafikkarte gemessen werden konnten. Ohne Einschränkungen werden laut Sapphire CPUs bis 65 Watt TDP unterstützt, wobei laut CPU Support Liste Prozessoren bis zu 125W bzw. 95W TDP mit Verbesserung der Kühlung einsetzbar sind. Auf anderen AMD 785G Platinen wurden mit der HD4200 onBoard Grafikeinheit ca. 2100 Punkte bei 3DMark06 erreicht. Mit einer nVidia GTS250 PCI Express Grafikkarte wurden auf dem Sapphire IPC-AM3DD785G Mainboard 12531 3DMark06 Punkte erreicht und mit einer ATI Radeon HD4870 PCIe Grafikkarte konnten 13272 Punkte erzielt werden.

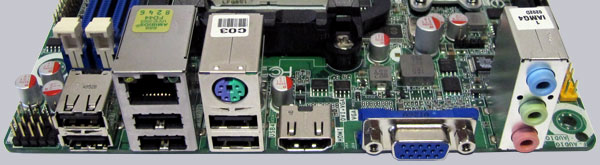

Hier ist ein Bild der ATX Backpanel Anschlüsse:

Von links nach rechts sieht man 2x USB 2.0 Ports, RJ45 Gigabit LAN und 2x USB 2.0, den PS/2 Anschluss für eine PS/2 Tastatur oder Mouse und 2x USB 2.0, HDMI, 15-pol Sub-D VGA und 3x 3.5mm Klinkenbuchsen für den Sound.

BIOS und Übertaktung …

Kommen wir nun zu den BIOS Optionen und der Übertaktung mittels BIOS. Über die F1 Taste gelangt man beim PC Start in das AMI BIOS mit allen Hardware Optionen. Als BIOS Startbild wurde ein Fullscreen Logo eingerichtet, welches im BIOS deaktivert werden kann. Die Deaktivierung ist bei der ersten Einrichtung sinnvoller, denn erst mit deaktiviertem Fullscreen Logo werden die BIOS Post Message Details sichtbar.

Das BIOS bietet nur sehr wenige DDR3 Speicher Einstellungen wie z.B. die Änderung der Frequenz von 400 MHz über 533 MHz und 667 MHz auf bis zu 800 MHz (DDR3 800/1066/1333/1600). Die RAM Einstellung kann über Auto, Manuell und Limit angepasst werden.

Der Host-Takt kann von 200 bis 293 MHz in 6 MHz Schritten eingestellt werden, der NB Teiler ist nicht einstellbar und der HT (HyperTransport) Takt kann von 200 bis 2000 MHz eingestellt werden.

Die PCIe Frequenz war nicht einstellbar und der SB Takt konnte ebenfalls nicht manuell angepasst werden. Lediglich die GPU war über den GFX Wert im BIOS von 100 MHz bis 999 MHz einstellbar. Zudem hat das BIOS noch eine Option, um PowerNow manuell abzuschalten, allerdings tröstet dies nicht über die wenigen BIOS Optionen hinweg.

Das Sapphire IPC-AM3DD785G Mainboard konnte mit den geringen Einstellungsmöglichkeiten auf bis zu 262 MHz Referenztakt übertaktet werden, wobei man mit zu hohen Übertaktungswerten den CMOS Clear Jumper umstecken mußte, damit der PC wieder mit Standard Werten starten konnte. Es gibt also keinen gängigen OC Guard, der den ordnungsgemäßen Bootvorgang überwacht.

Die Untertaktung bzw. Underclocking wurde in diesem Test ebenfalls geprüft. Da der Multiplikator der CPU nicht verringert werden konnte und der geringste Referenztakt 200 MHz betragen hat, war keine Untertaktung möglich.

Manuelle Spannungsänderungen hat das Sapphire IPC-AM3DD785G Mainboard im BIOS ebenfalls nicht zu bieten, so daß selbst das Undervolting schwer fiel.

Der Stromverbrauch des Test PCs mit AMD Phenom II 710 X3 CPU, Nvidia GTS250 PCIe 2.0 Grafikkarte, 4GB DDR3-1333 Speicher und Festplatte lag mit dem neuen Cooler Master Silent Pro M 600 W Testnetzteil ohne Übertaktung je nach Belastung zwischen ca. 100 Watt und 192 Watt. Der Stromverbrauch des Test PCs mit AMD Phenom II 710 X3 CPU, ATI Radeon HD4870 PCIe 2.0 Grafikkarte, 4GB DDR3-1333 Speicher und Festplatte lag ohne Übertaktung je nach Belastung zwischen ca. 131 Watt und 231 Watt. Und der Stromverbrauch ohne Grafikkarte mit onBoard HD 4200 Grafik lag je nach Belastung bei ca. 78 Watt bis 98 Watt.

Das BIOS des IPC-AM3DD785G Mainboards verfügt übrigens über eine CPU Fan Control Option (temperaturgeregelte Lüftersteuerung) für 4 Pin CPU Lüfter, die im BIOS angepasst werden kann.

Fazit …

Das Sapphire IPC-AM3DD785G AMD Sockel AM3 Mini ITX Mainboard für DDR3 Speicher bietet ein vollwertiges PC Mainboard auf kleinstem Mini ITX Raum. Es ist damit für einen HTPC oder NetTop PC geeignet und kann sogar etwas übertaktet werden, wobei zumindest Enthusiasten viele Einstellungsmöglichkeiten vermissen werden.

Die Ausstattung des Sapphire IPC-AM3DD785G Mainboards ist durch den Mini ITX Formfaktor selbstverständlich nicht allzu umfangreich, aber Gigabit LAN, 5.1 Sound, digitale Soundausgabe über HDMI oder den internen SPDIF Anschluss, bis zu zehn mögliche USB Ports, vier SATA II Ports mit RAID Unterstützung und eine Bildausgabe über D-Sub, HDMI oder DVI-D mittels Adapter sind bei dieser Mainboardgröße eine positive Grundausstattung.

Alles in allem konnte das Sapphire IPC-AM3DD785G Mini ITX Motherboard im Test bei den Undervolting- oder Untertaktungsoptionen leider nicht überzeugen und ist bezüglich der Overclocking Optionen der blanke Horror. Das Mainboard lieferte zwar mit der vorgegebenen Einstellung eine gute Performance und einen niedrigen Energieverbrauch, es wäre allerdings wünschenswert, wenn Sapphire ein neues BIOS mit mehr Einstellungsmöglichkeiten veröffentlichen würde.

Hier kann man das Sapphire IPC-AM3DD785G Mainboard kaufen. *Werbung

Hiermit möchte ich mich nochmals ganz herzlich bei Sapphire für die Unterstützung bedanken.


* Die Sockel AM2 / AM3 PCIe Mainboard Tests ab dem 01.07.2010 basieren 1x Gigabyte GV-N250OC-1GI Nvidia GTS250 PCI Express 2.0 Grafikkarte, 2x Sapphire HD4870 512MB ATI Radeon HD4870 PCI Express 2.0 Grafikkarten, 2x 1024MB Crucial Ballistix Tracer DDR2-1066/PC2-8500 Speichermodulen bei DDR2 Mainboards oder 2x 2048MB Crucial Ballistix Tracer DDR3-1333/PC3-10600 Speichermodulen bei DDR3 Mainboards, Cooler Master Silent Pro M 600W Netzteil und folgender Software Konfiguration: Microsoft Windows 7 RC, Microsoft Windows Vista Ultimate, Windows XP SP2, SiSoftware Sandra 2010c, Futuremark 3DMark03, 3DMark06 und 3DMark Vantage (in der Links & Downloads Rubrik als Download erhältlich). Sämtliche Benchmark Ergebnisse dienen lediglich als Vergleich der ungefähren Mainboard Performance.
