Die Profil-Leisten für das J-Box II Gehäuse bohren und verschrauben
Um ein stabiles Gehäuse zu erhalten, habe ich jede Ecke dreifach
verschraubt.
Als erstes sägt man dazu alle Alu Winkel-Profil Leisten auf die richtige
Länge, dann legt man jeweils

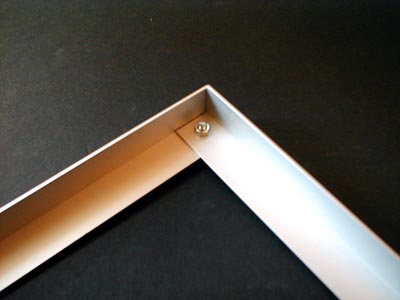

eine 38 cm lange Profil Leiste und eine 42,8 cm lange Profil Leiste wie
auf dem Bild gezeigt aufeinander und
bohrt mit einem 4 mm Bohrer durch beide Profil Leisten.
Danach noch mit einem großen (ca. 10mm) Bohrer von aussen leicht
ansenken und schon ist eine Ecke fertig.
Wenn alles fertig gebohrt und der untere Teil verschraubt ist, sollte
der untere Rahmen ungefähr so aussehen:

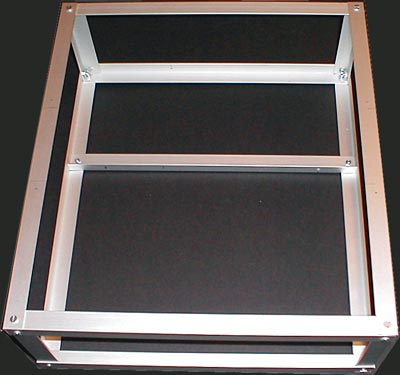

Nach einiger Bohr-Arbeit und Verschraubung nimmt das Grundgestell bereits
Form an und benötigt
jetzt nur noch die beiden oberen Streben, die auch bereits mit Bleistift
angezeichnet sind.

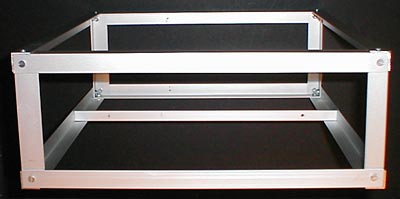

Hier nochmal ein Blick von der Seite:
Wenn dieser Teil des Grundgestells fertig ist, kann es auch schon mit
der Erstellung des Festplatten-Rahmens und
der Bearbeitung der ziemlich zähen Hartschaum Platten weitergehen.
