Der ganz besondere Power-Taster für die J-Box II
Wer im Elektronik Handel versucht einen schönen Taster zu finden,
der wird recht schnell merken,
daß Taster, wie sie z.B. bei HiFi Geräten eingesetzt werden
kaum oder gar nicht zu finden sind.
Nach kurzer Bedenkpause ist mir eine interessante Idee gekommen - warum
sollte man den Taster nicht
einfach selber bauen ?
Denn so bleibt es einem selber überlassen wie groß und welche
Form der Taster haben soll.
Abgesehen davon kann man das auch sehr einfach für eine 5 1/4 Zoll
Frontblende umsetzen, um z.B. den viel
zu klein geratenen Reset Taster am PC Gehäuse zu ersetzen, oder mit
einem Stück Plexiglas sogar
einen beleuchteten Power und Reset Taster in eine Frontblende vom PC einbauen
:-)
Ich denke in kürze werden gewiss einige Seiten Mods für eine
solche Blende veröffentlichen und
vielleicht nehme ich mir auch nochmal die Zeit und veröffentliche
dazu auch noch einen separaten PC-Mod.
Nun aber erstmal weiter mit dem Power-Taster Mod für die J-Box II.
Man nimmt sich ein sehr scharfes Messer oder Minidrill und schneidet
sich in der gewünschten Größe und an der
gewünschten Position ein kleines Stück aus der Frontblende der
J-Box II.

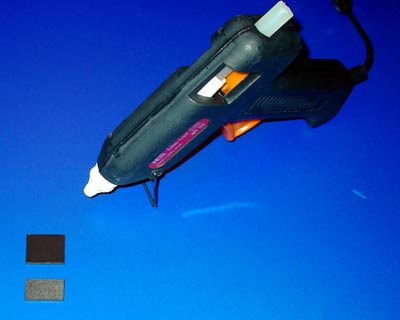

Dann klebt man mittels einer Heissklebepistole ein etwas größeres
Stück (ca. 1 cm größer) aus den Überresten
dahinter.
Die größere Platte dient dazu, die kleine Platte von hinten
festzuhalten, damit der Power-Taster später nicht
aus der Frontplatte fallen kann.
Wenn das getan ist, sollte es ungefähr so aussehen, wie der kleine
"Stapel" auf der linken Seite vom Bild.
Nun kann man über dem Taster noch einen kleinen Schlitz mit ca. 2
cm Länge einschneiden/fräsen
(ich habe den Schlitz später nochmal etwas vergrößert),
um diesen von hinten zu beleuchten.

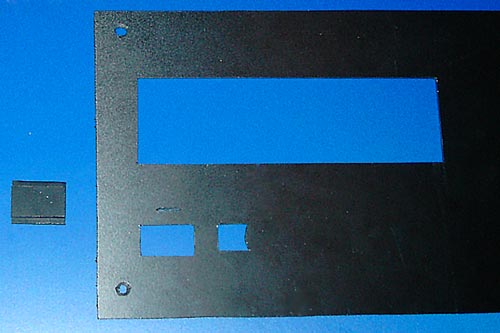

Wie man auf dem folgenden Bild recht schön erkennen kann, habe ich
auch bereits die etwas krumme Aussparung
für die komische Form des Infrarot Sensors ausgeschnitten, links
daneben den Power Taster und über dem
Power Taster den kleinen Schlitz für die zukünftigen HDD und
Power LEDs.

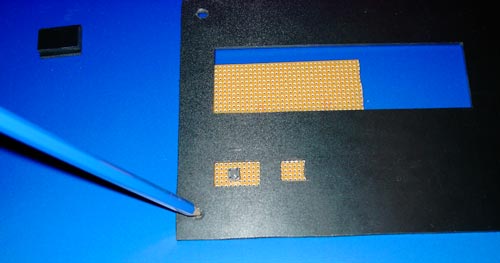

Nun nimmt man sich ein Stück Lochraster-Platine, legt sie hinter
die Frontplatte und zeichnet
die Aussparungen vom Power-Taster und wie auf dem Bild dargestellt auch
die Bohrung unten links in der Ecke an.
Danach steckt man einfach einen handelsüblichen Miniatur Taster in
die Mitte von dem Power Taster Feld.
Jetzt bohrt man ein Loch in die zuvor angezeichnete Stelle der Platine
und kürzt die Platine etwas,
damit sie gerade eben an die CDROM Aussparung kommt.
Zum zurechtschneiden der Platine rizt man diese etwas mit einem Messer
an und bricht an diesen Stellen
die überstehenden Stücke mit einer Flachzange ab.
Danach können wir auch schon an der zuvor angezeichneten Stelle des
Schlitzes 3 LEDs und dadrunter den
Taster anlöten.
Damit man die LEDs und den Taster hinterher am Mainboard anschließen
kann, lötet man einfach 3 zweiadrige
Anschluss-Kabel an, wobei ich die beiden äusseren roten LEDs einfach
parallel verbunden habe.
Nun bohrt man auch noch oben links ein Loch in die Platine, legt die
Platine dann auf das Aluminium Gestell
von der J-Box II und bohrt ebenfalls ein Loch durch die Aluminium Profil-Leiste.
Denn damit können wir die Platine nun im richtigen Abstand zur Frontplatte
(evtl. mit einer zweiten Mutter kontern)
von innen an das Gehäuse schrauben.

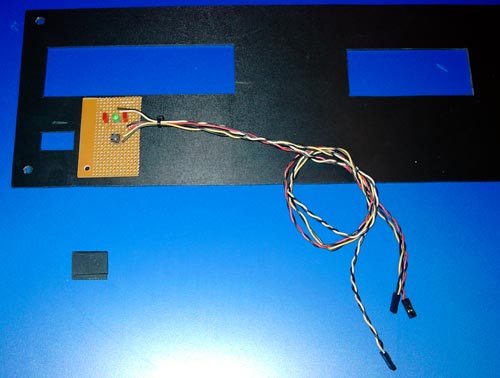

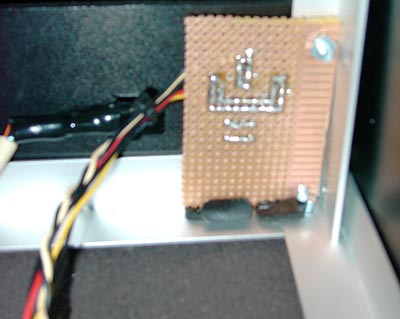

Auf dem Bild sieht man auch die Rückseite der Platine, wobei die
längeren Verlötungen lediglich die beiden
roten LEDs parallel miteinander verbinden.
Jetzt können wir die verklebte Platte für den Power-Taster
einlegen und die Frontplatte an das Gehäuse schrauben.

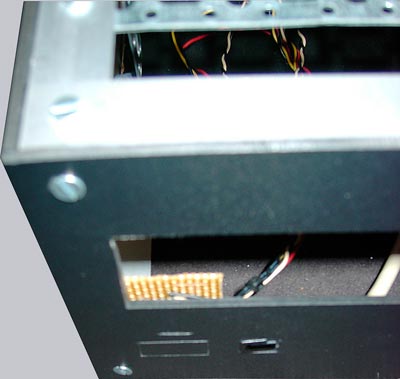

Hier sieht man nochmal den Abstand der Platine zur Frontplatte:

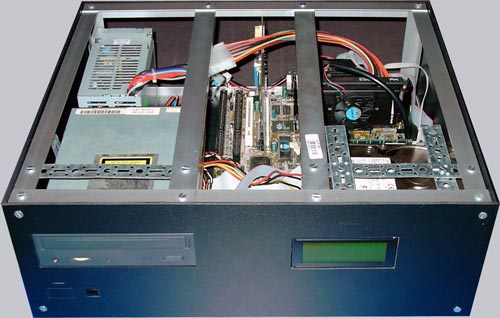

Langsam aber sicher können wir auch die anderen Komponenten in
das J-Box II Gehäuse einsetzen und
an den vorgesehenen Lochbändern festschrauben.
Zudem ist jetzt der richtige Zeitpunkt gekommen den IR-Empfänger
und das LCD Modul in die
Frontplatte
einzukleben oder einfach nur in die Aussparung einzustecken.

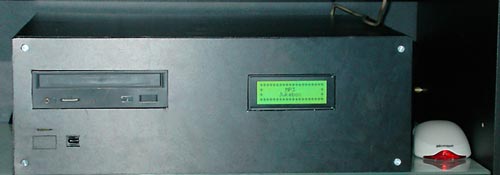

Das war es auch schon :-)
Die CDROM Aussparung der Frontplatte sollte man auf jeden Fall aufbewahren,
da ich hierfür nochmal
eine separate Anleitung veröffentlichen möchte, die gewiss für
den ein oder anderen in Frage kommen könnte.

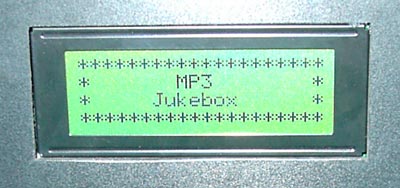

Damit das Display direkt nach dem hochfahren von Windows etwas anzeigt,
habe ich das LCDprint Programm mit
einer Textdatei in den Autostart Ordner gelegt.
Und hier nochmal ein Bild von dem kleinen Schlitz über dem Power-Taster,
wo die äusseren beiden HDD LEDs
aufleuchten und die mittlere Power LED zum vorschein kommt.
In Wirklichkeit sieht man den Schlitz einfach nur aussen rot und innen
grün leuchten und erkennt nicht,
daß dort runde LEDs dahinter sind ;-)
Das Projekt ist damit natürlich noch lange nicht am Ende angekommen,
wobei ich sogar befürchte, daß es sowieso
eine never ending Story wird.
Aber der Grundstein ist mit einem anständigen Gehäuse geschaffen,
welches man natürlich jederzeit um neue
Features erweitern kann.
Na dann viel Spaß beim nachbauen :-)

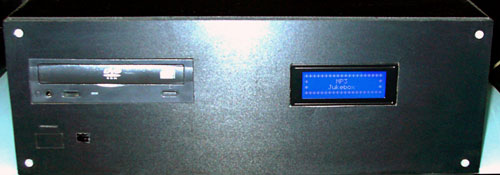

Mittlerweile hat die J-Box II übrigens das neue blau/weiße
LCD-Display aus dem Fanshop
und
zudem auch noch ein aktuelles DVD Laufwerk erhalten.
Der Ultra
IR-Empfänger wurde natürlich auch eingebaut, damit man die
J-Box II auch über die Fernbedienung
einschalten kann und nicht mehr aufstehen braucht.
