J-Box II Projekt - MP3 Player mit TV-Out, LCD und IR-Empfänger
selbstgebaut
Wie auch im ersten Projekt vom Juli 2000 geht es beim J-Box II Projekt
darum mit möglichst wenig Geld
ein Gerät aufzubauen, welches dazu fähig ist MP3 Musik, DVD
Filme uvm. abzuspielen und dabei auch als
Standalone Gerät im HiFi Rack stehen kann.
Im Groben und Ganzen soll das J-Box Projekt auch etwas zur eigenen Kreativität
beitragen und zudem auch
etwas an der sonst so bequemen kauf und wegschmeiss Politik ändern,
denn Grenzen zur Erweiterung
dieses Projektes sind noch lange nicht in Sicht.
Für das Projekt habe ich ja bereits eine IR-Empfänger
und LC-Display Anleitung
geschrieben,
die zur Bedienung des Gerätes wunderbar einsetzbar sind, auch wenn
mal kein TV-Gerät eingeschaltet werden soll.
Der Fantasie der Funktionen sind bei der J-Box II wohl keine Grenzen
gesetzt, da man hiermit natürlich
nicht nur MP3 Titel und DVDs abspielen kann, sondern natürlich auch
Funktionen wie
z.B. digitaler Video-Recorder, Spiele Konsole, Internet Box, Fotoalbum,
etc. vorstellbar sind.
Premiere Dekoder Funktionen sind natürlich nicht erlaubt, deshalb
möchte ich auf diese Funktionen auch nicht
weiter eingehen, sondern verweise einfach mal auf Google
;-)
Nun kommen wir aber erst einmal zu den benötigten Teilen für
das J-Box II Gehäuse, da das Gehäuse komplett
selber gebaut werden kann.
Am liebsten hätte ich alle Blenden aus eloxierten Aluminium Platten
erstellt, aber als ich die Preise dafür gesehen
habe, bin ich davon ganz schnell wieder abgekommen, zumal kaum ein Baumarkt
solche großen Platten anbietet.
Die Höhe der J-Box II mußte ich leider auf ca. 14 cm setzen,
damit man eine Grafikkarte mit TV-Out
in den AGP Slot stecken kann.
Wer eine flachere Karte findet, oder sogar einen abgewinkelten AGP Slot
Adapter (z.B. von 19" Servergehäusen)
auftreiben kann, der kann die Höhe des Gehäuses natürlich
dementsprechend anpassen.
Diese Teile werden vom nächsten Baumarkt für das J-Box II
Gehäuse benötigt
- 4 Alu Winkelprofil (ca. 25x25 mm) Leisten á 14 cm Länge
- 7 Alu Winkelprofil (ca. 25x25 mm) Leisten á 38 cm Länge
- 4 Alu Winkelprofil (ca. 25x25 mm) Leisten á 42,8 cm Länge
- 2 Hartschaum Platten ca. 3 mm Dicke (oder eloxiertes Alu Blech) 38
cm x 15 cm als Seitenplatten
- 1 Hartschaum Platte ca. 3 mm Dicke (oder eloxiertes Alu Blech) 43,4
cm x 15 cm als Frontplatte
- 1 Hartschaum Platte ca. 3 mm Dicke (oder eloxiertes Alu Blech) 43,4
cm x 14,6 cm als Rückplatte
- 1 Hartschaum Platte ca. 3 mm Dicke (oder eloxiertes Alu Blech) 38 cm
x 42,8 cm als obere Abdeckung
- 1 Press-Span Platte ca. 3 mm Dicke (oder Alu Blech) 38 cm x 42,8 cm
als Bodenplatte
- ggf. ein Slotblenden Rahmen aus einem alten Gehäuse zum festschrauben
der Karten
- 50 M4x10 Senkkopf Schrauben mit Muttern
- 3-5 Meter Lochband (oder wahlweise weitere Alu Winkelprofil Leisten)
- 3 zweiadrige Anschlusskabel für LEDs
- 3 LEDs (Farbe nach Wahl)
- 1 Subminiatur Taster zum auflöten auf eine Platine
- 1 Lochraster Euro Platine (ein ca. 6 cm² kleines Stück genügt)
- Als Werkzeug benötigt man eine Bohrmaschine, eine Stichsäge,
ein scharfes Messer, einen Schraubendreher,
eine Spitz-Zange, einen Lötkolben (max. 20 Watt) mit etwas Lötzinn
und eine Heissklebe Pistole.

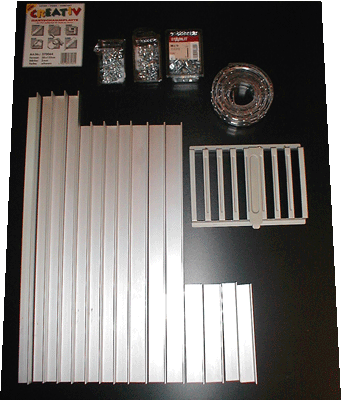

So schauen die bereits fertig zugeschnittenen Alu Profil-Leisten auf
der Hartschaum Platte aus:
