Sehen wir uns nun das ASRock B850M Challenger WiFi genauer an.

Aufbau, Design und sonstige Features …

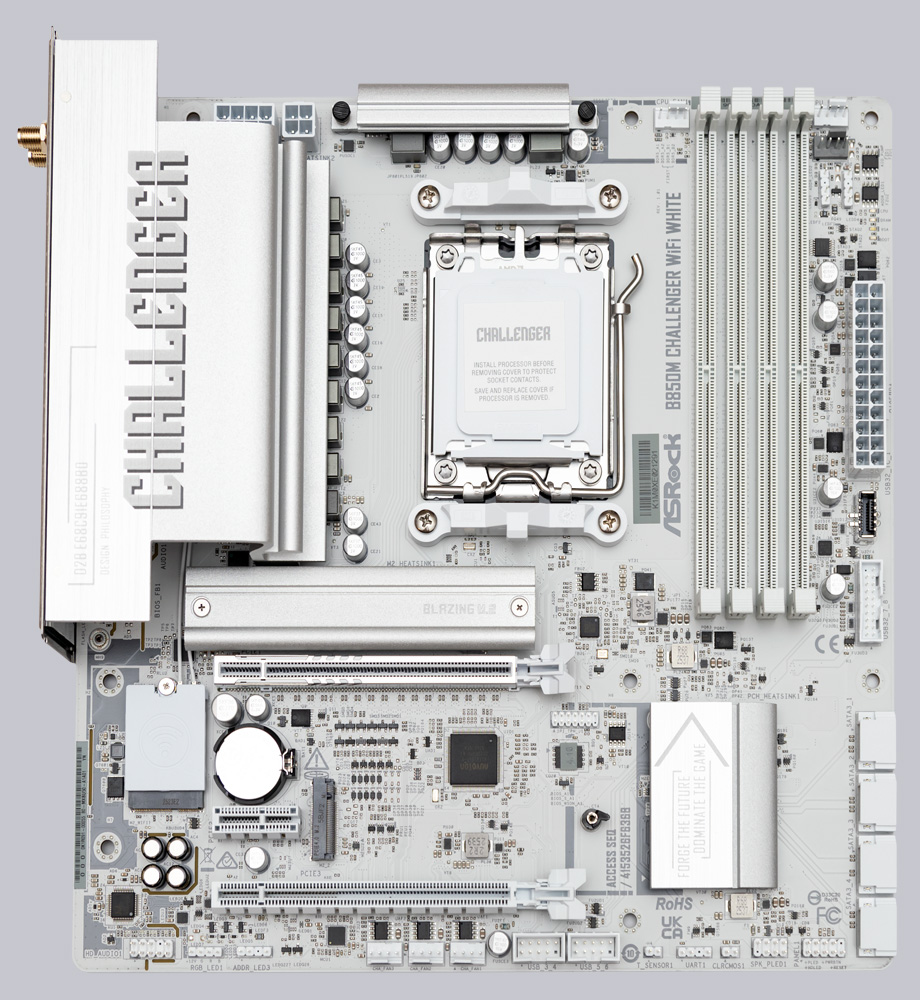

Das ASRock B850M Challenger WiFi White basiert auf einer hochwertigen High Density Glasfaser PCB Platine und unterstützt sämtliche bisher von AMD für den AM5 Sockel veröffentlichte Prozessoren angefangen von der einfachen Ryzen 7000 Serie bis zum neuesten Ryzen 9 9950X3D2 Prozessor mit DUAL-3D V-Cache. Im Vordergrund steht das durchgehend helle Design, das diesmal sogar alle Slots und Buchsen mit einschließt, mit Ausnahme von zwei schwarzen, sichtbaren M.2 Slots. Sogar das integrierte WiFi-Modul, die Stromanschlüsse, Fan-Header und sonstige Stiftleisten sind weiß. Mit seinem Micro-ATX Formfaktor bietet es sich damit optimal für ansehnliche, kleine PC-Builds an, die man als Hingucker am Schreibtisch aufstellt. Das B850M Challenger WiFi White ist weniger als High-Performance Gaming Motherboard gedacht, bietet jedoch eine stimmige und solide Ausstattung mit schnellem Wifi und PCIe 5.0 Support. Was genau alles im B850M Challenger WiFi White steckt, verraten wir im Folgenden.

Chipsatz …

AMDs B850 Chipsatz (PCH) mit seinem Promontory 21 Chip bildet die Basis des B850M Challenger WiFi White. Er ist mittels PCIe 4.0×4 Schnittstelle an die CPU angebunden. Über ihn stellt das Board die beiden PCIe 4.0 Slots, das LAN und das WiFi-Modul, die 4 SATA Ports, zwei hintere USB3.2 Typ-A Ports, ein USB2.0 Typ-A Port, sowie sämtliche Front-USB-Ports.

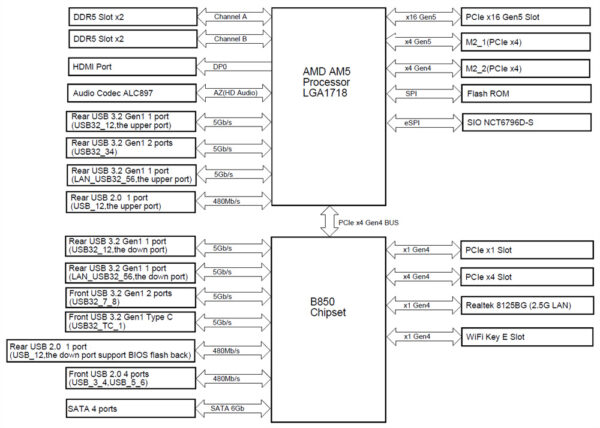

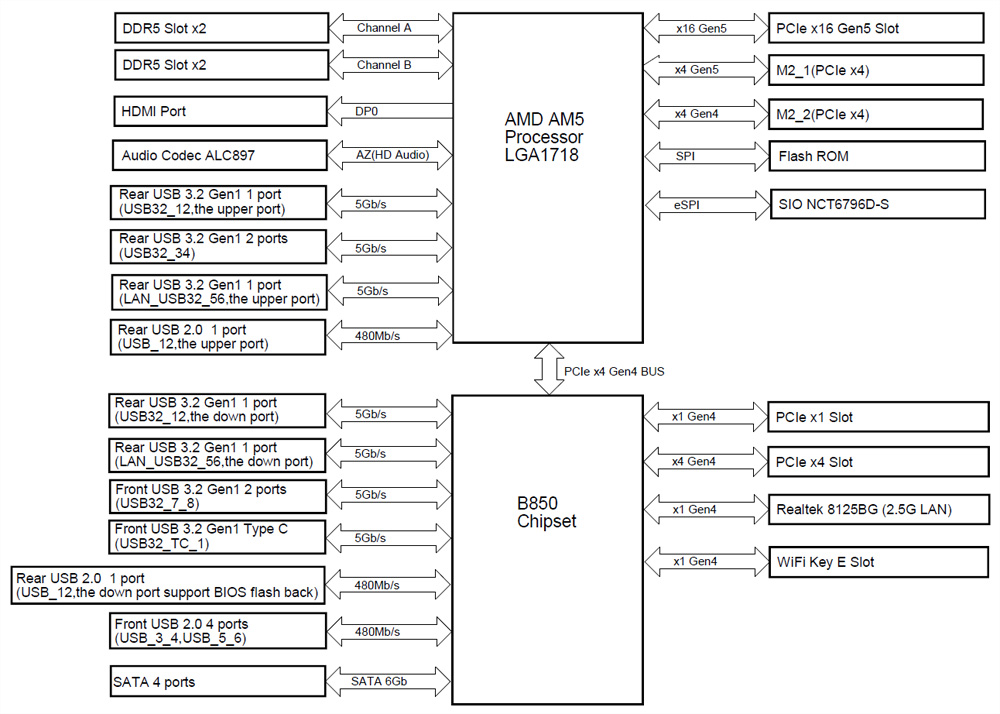

Im Folgenden zeigen wir eine Übersicht, wie AMD die Anbindung der Schnittstellen vorgesehen hat. Eine abweichende Ausführung durch die Boardhersteller ist möglich.

AMD AM5 Chipsatz Vergleich
Chipsatz	PCIe total	PCIe Gen5	USB 3.2 Gen1	USB 3.2 Gen2	USB 3.2 Gen2x2	SATA
X870E	44	24	2	12	2	8
X670E	44	24	2	12	2	8
X670	44	8	2	12	2	8
X870	36	24	1	6	1	4
B650E	36	24	1	6	1	4
B850	36	4	1	6	1	4
B840	34	0	2	2	0	4
B650	36	0	1	6	1	4
A620	32	0	2	2	0	4

Obwohl es sich beim ASRock B850M Challenger WiFi White um ein Einstiegsboard handelt, verfügt es über eine PCIe 5.0 x16 Schnittstelle, sowie einen Gen 5 und einen Gen 4 M.2 Slot, die alle über die CPU angebunden sind und nicht über den Chipsatz laufen. Damit liefert das ASRock B850M Challenger WiFi White maximale Performance ohne Leistungseinbußen durch Lane-Sharing an den wichtigsten Schnittstellen für Grafikkarte und NVMe SSDs.

Spannungswandler und Kühlkörper …

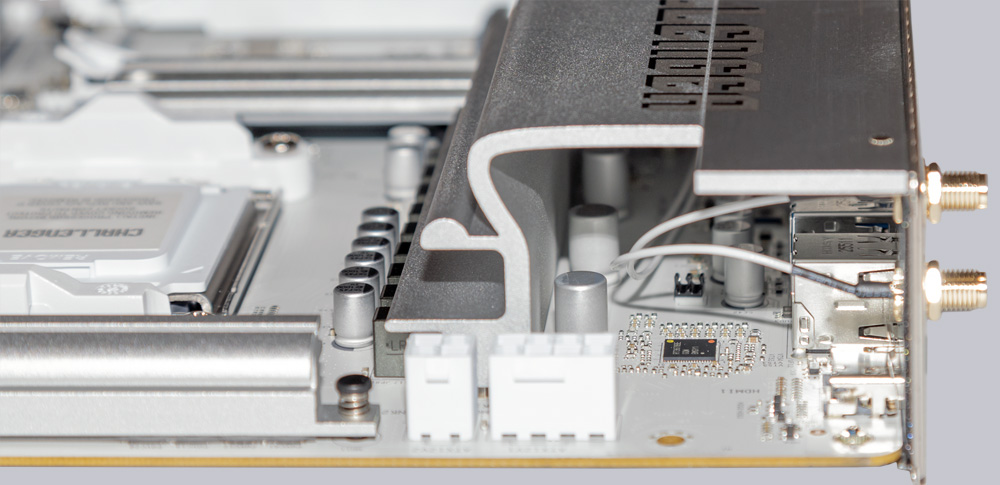

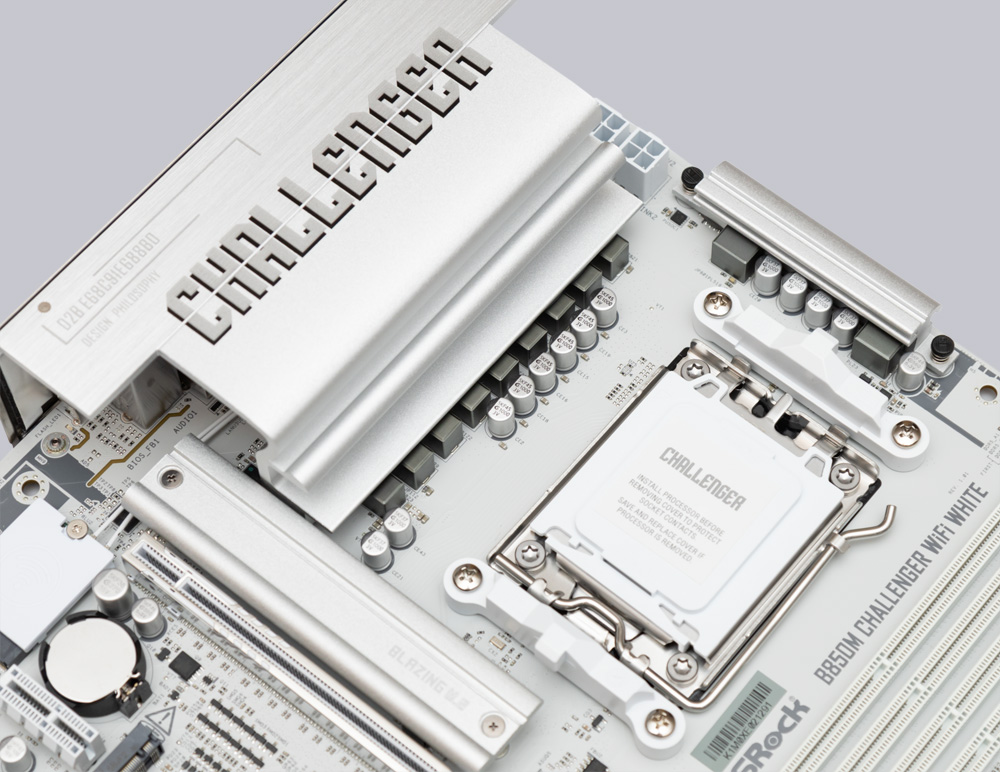

Mit einer Konfiguration von 8+1+1 Dr. MOS Power Stages verfügt das B850M Challenger White über eine ausreichend dimensionierte Spannungsversorgung, die auch für den neuen AMD Ryzen 9 9950 X3D2 Prozessor mit DUAL-3D-V-Cache freigegeben wurde. Für heftiges Overclocking sind die Endstufen des B850M Challenger WiFi White jedoch nicht ausgelegt. Die entstehende Hitze wird über dünnwandige Alu-Kühlkörper abgeführt, die schick aussehen und ihren Zweck im Alltagsbetrieb hinreichend erfüllen, sofern man mit Gehäuselüftern zumindest für einen minimalen Luftstrom über die Kühlkörper sorgt.

Weder der Chipsatz noch der VRM Kühler verfügt über einen Mini-Lüfter, was dem Bau eines besonders leisen PCs zugutekommt.

Erweiterungskarten …

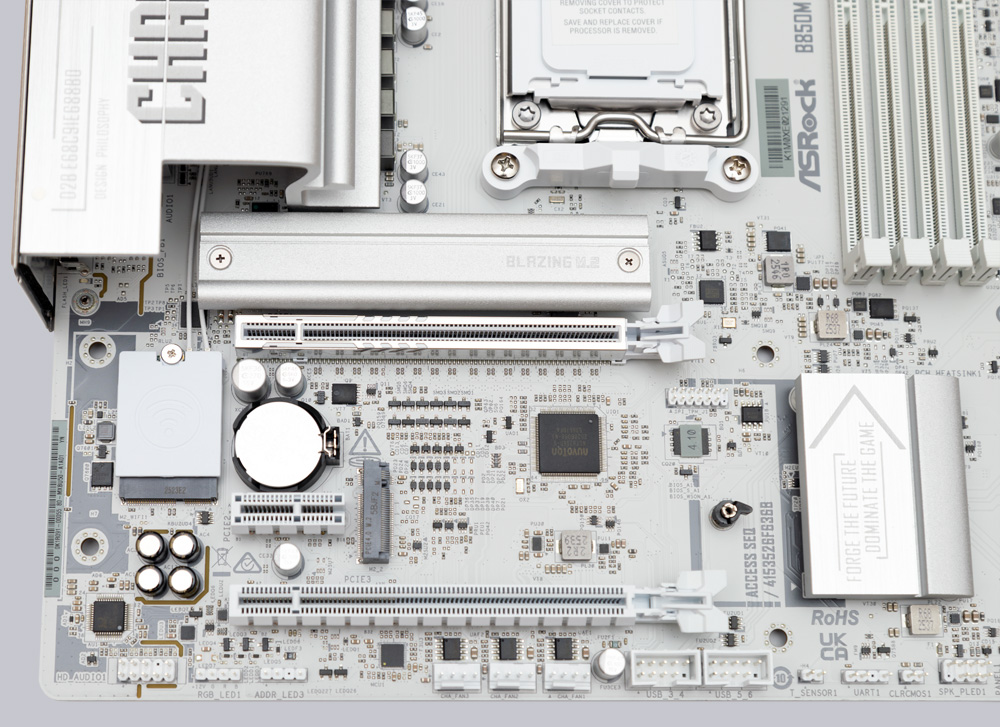

Der weiße Grafikkartenslot ist mit Edelstahl verstärkt, mit 16 PCIe 5.0 Lanes direkt an die CPU angebunden und mit einem großen Entriegelungshebel ausgestattet. Einen praktischen Easy-Release Mechanismus gibt es aber nicht. Der untere x16 Slot ist mit vier PCIe 4.0 Lanes über den Chipsatz angebunden und könnte somit zum Aufrüsten eines dritten M.2 Slots zum Betrieb einer weiteren NVMe SSD herangezogen werden.

Speichermodule …

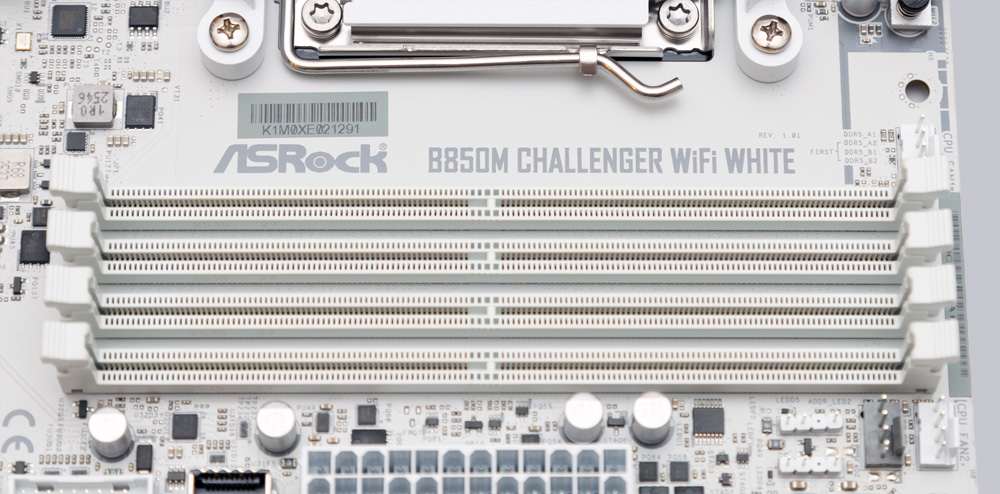

Aktuell unterstützt das B850M Challenger WiFi White mit seinen 4 weißen DIMM Slots bis zu 256GB DDR5 RAM. Dank des hochwertigen PCB und Unterstützung für XMP- und EXPO Profile, steht hohen Speicherfrequenzen deutlich über der JEDEC Spezifikation nichts im Wege. Bis 8000MT/s sollen laut ASRock möglich sein, was wir später noch genau prüfen werden.

M.2 Slots …

Nicht gekleckert hat ASRock bei den M.2 Slots. Mit einem Gen 5 und einem Gen 4 Slot, die beide direkt an die CPU angebunden sind, gibt es keinen Stau beim Transfer großer Datenmengen. Dank Schnellverschlüssen sind die NVMe SSDs auch mühelos im Slot zu fixieren. Lediglich der Kühler am Gen 5 Slot muss mit Schrauben befestigt werden.

Laufwerksanschlüsse …

Für optische Laufwerke und Festplatten/SSDs stehen insgesamt vier weiße SATA3 Ports mit 6 Gb/s zur Verfügung. Die RAID Modi 0, 1 und 10 werden sowohl an den SATA Ports als auch an den M.2 Ports unterstützt.

USB …

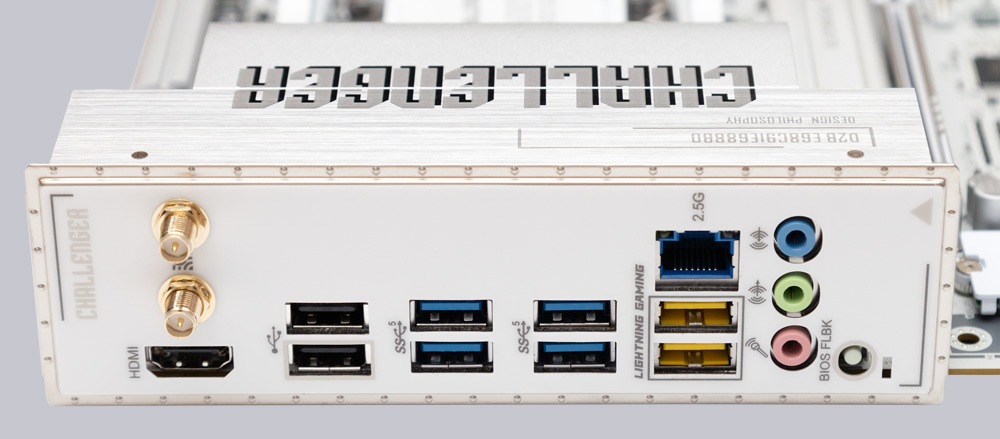

Die USB-Sektion des B850M Challenger WiFi White deckt nur die grundlegendsten Bedürfnisse. Am hinteren I/O Panel gibt es keinen Typ-C Port und keine Typ-A Buchse erreicht Übertragungsraten über 5 Gbit/s. Das gleiche gilt für sämtliche Front-USB-Anschlüsse. Bei 5Gbit/s ist Schluss, aber wenigstens ist ein Header für Front-USB-C vorhanden. Insgesamt stehen hinten acht USB-A Buchsen (2x USB 2.0 und 6x USB 3.2 Gen1) und Header für sieben weitere USB Buchsen (4x USB 2.0, 2x USB 3.2 Gen1 Typ-A und 1x USB 3.2 Gen1 Typ-C) zur Verfügung. Schnelllademöglichkeit bietet das Board leider auch nicht.

Netzwerk / Funk …

Über den 2,5Gb/s schnellen LAN Port ist man flott im Heimnetz unterwegs. Mit Wi-Fi 7 samt 6GHz Unterstützung und 160MHz Kanalbreite ist man über Funk ebenfalls schnell und mit dem neuesten Standard unterwegs. Bluetooth gibt es in der Version 5.4.

Sound …

Für die Ohren gibt es bis zu 7.1 HD Audio über den Realtek ALC897 Chip. Der ALC897 gehört wie auch das B850M Challenger WiFi White selbst zur Einstiegsklasse. Er bietet passable Soundqualität, gerät beim Betrieb hochwertiger Headsets oder Lautsprecher jedoch schnell an seine Grenzen. Ein optischer Audioausgang fehlt ebenfalls.

RGB Beleuchtung …

Das B850M Challenger WiFi White verfügt über drei 5V A-RGB Header und einen 4-poligen 12V-RGB-Header. Direkt am Mainboard sind jedoch keine LEDs zur Beleuchtung untergebracht.

Lüfteranschlüsse …

Für ein m-ATX Motherboard verfügt das B850M Challenger WiFi White über beachtliche sieben 4-polige PWM-Lüfteranschlüsse. Sechs davon liefern bis zu 3A und lediglich der CPU-FAN-Anschluss liefert nur 1A.

POST Status Checker …

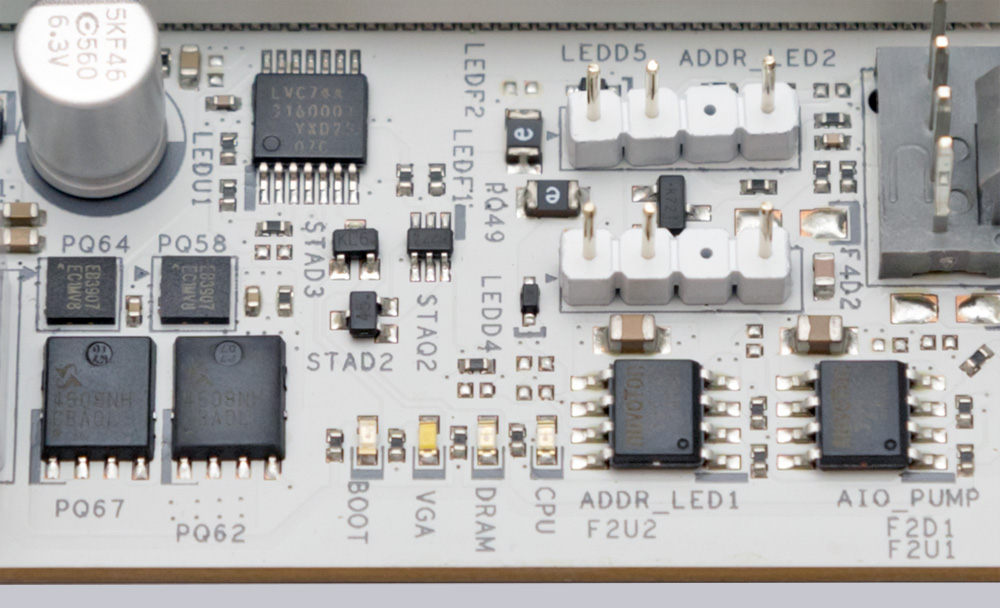

Falls der PC einmal nicht starten sollte, hilft der POST Status Checker rechts oben am Mainboard bei der Fehlersuche. 4 LEDs geben im Fall der Fälle Auskunft, wo es beim Starten des PCs Probleme gibt.

Test System …

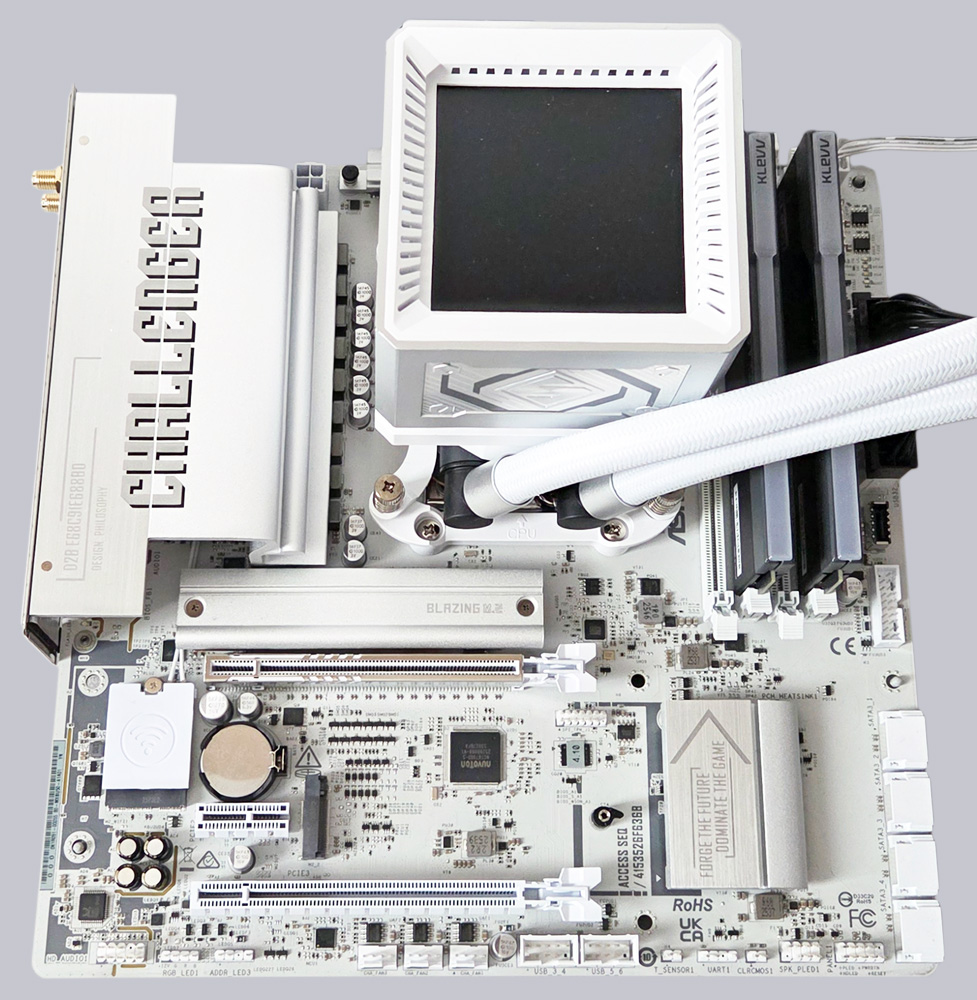

Für den Test des ASRock B850M Challenger WiFi White Motherboards verwenden wir eine AMD Ryzen 5 9600X CPU und 2x 24GB DDR5-6000. Bei der Kühlung setzen wir auf die ASRock Steel Legend 360 LCD Wasserkühlung und bei der Wärmeleitpaste vertrauen wir auf die Arctic MX-6 Paste. Die Crucial T710 2TB PCIe 5.0 SSD findet ihren Platz natürlich im obersten M.2 Sockel für maximale Performance.

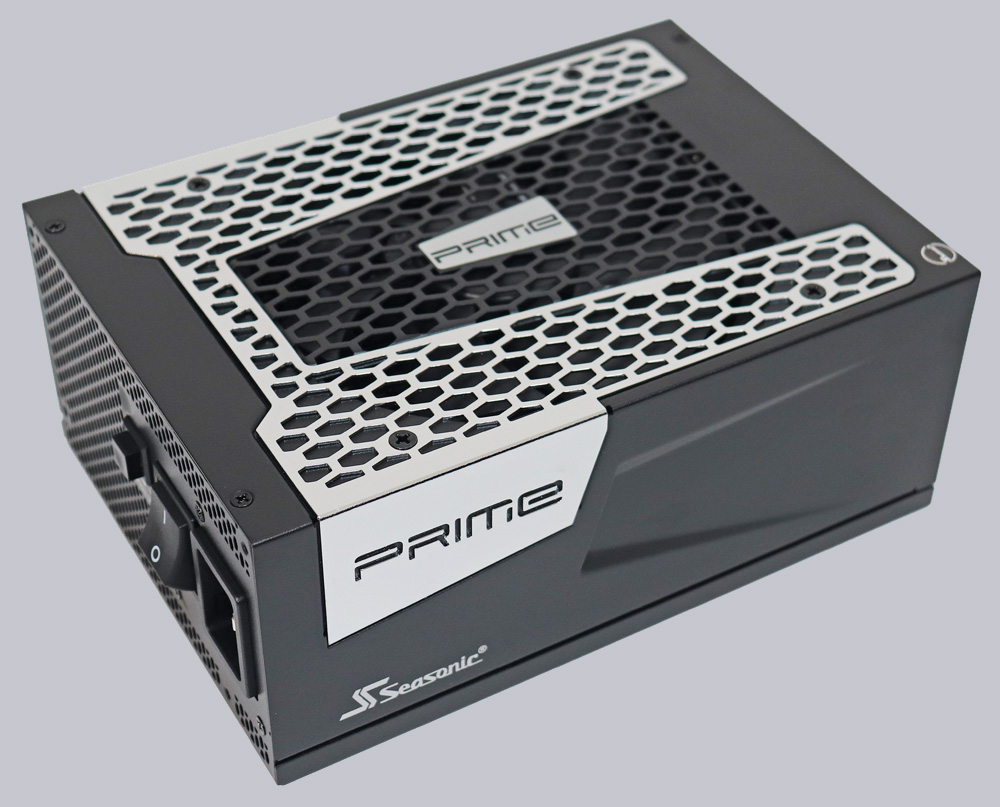

Die nötige Power liefert das leistungsstarke Seasonic TX-1300 ATX 3.0 Netzteil, welches über mehr als ausreichend Leistungsreserven verfügt.
