Installation und Konfiguration von WinLIRC
Nachdem man sich die knapp 120 kb kleine Software WinLIRC
z.B. von dieser
Downloadseite runtergeladen hat und
der Infrarot Empfänger an der seriellen Schnittstelle angeschlossen
ist, kann's auch schon losgehen.

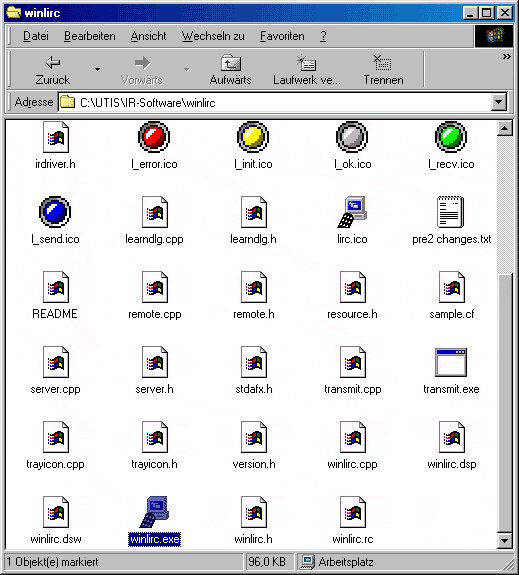

Da WinLIRC keiner Installation bedarf, sondern ledigleich
ein komprimiertes Zip File angeboten wird,
kann man es direkt nach dem download z.B. mit Winzip
in das gewünschte Verzeichnis entpacken,
um danach von dort aus die Datei winlirc.exe zu starten.
Als nächstes springt einem direkt eine Fehlermeldung
entgegen die besagt, daß WinLIRC noch nicht
konfiguriert wurde. Einfach mit OK fortfahren.
Das nun folgende Fenster beinhaltet die grundlegenden Konfigurationen
der seriellen Schnittstelle, wobei man
bei "Port" den COM Port auswählt, wo man den Infrarot Empfänger
angeschlossen hat und bei "Speed" die
Geschwindigkeit der seriellen Schnittstelle einstellt, die man im Gerätemanager
unter Anschlüsse vorgeben kann.
Im Normalfall kann dieser Wert auf 115200 baud belassen werden.
Alle anderen Einstellungen sollten so vorgenommen werden, wie ich dies
im folgenden Bild dargestellt habe.
Damit die später aufzuzeichnenden Signale abgelegt
werden können, klickt man nun auf "Browse..." und
gibt bei "Dateiname" einen beliebigen Namen ein und geht auf
"öffnen".
In meinem Fall ist es J-Box, wobei dies der Name meines HiFi MP3 Player
Projektes ist, welcher schlicht und
ergreifend für Juke-Box steht.
J-Box hat also nichts mit der X-Box von Microsoft zu tun, da es die X-Box
damals noch gar nicht gab ... obwohl ... wer weiß woher die ihren
Namen haben ;-)
Nun gelangt man unweigerlich wieder in das Konfigurations
Menü.
Um dem Programm jetzt die verwendete Fernbedinung beizubringen klickt
man auf den Button "Learn".
Im darauf folgenden Fenster wird es langsam ernst, da die
Vorgaben bei Änderungswünschen nur durch editieren
des Config Files oder durch eine komplette Neuprogrammierung der Fernbedienung
verändert werden können.
Hier gibt man ohne Leerzeichen einen Namen der Fernbedienung ein, damit
man sie jederzeit wiedererkennen kann
und bestätigt dies mit "Enter".
Als nächstes kann man den Wert der zu verwendenden
Fehlerkorrektur eingeben, wobei man dazu wissen sollte,
daß jedes Infrarot Signal durch leichte Spannungsschwankungen am
IR-Empfänger und bei einer Änderungen des
Abstandes zwischen Sender und Empfänger leicht variieren kann und
natürlich trotzdem als korrekte Taste
der Fernbedienung erkannt werden sollte.
Wenn man hier nur eine 1 eingeben würde bedeutet dies, daß
unser Signal nur ein Prozent vom einprogrammierten
Wert abweichen darf und das ist natürlich reichlich wenig !
Ich habe hier mit Werten zwischen 25 und 40 die besten Ergebnisse erziehlt,
also einfach auf "Enter" klicken
und falls in den Folgeschritten Probleme bei der Programmierung auftauchen
den Wert evtl. nochmal ein
klein wenig erhöhen.
Falls unter den Lesern ein Hellseher sein sollte, kann
er gerne die Signal Länge und Pausenzeit seiner
Ferbedienung eingeben ;-)
Alle anderen klicken einfach auf "Enter" da man den Wert eigentlich
kaum wissen kann (es sein denn man schaut
hinterher ins Konfigurations File).
Zwischen diesen beiden Fenstern mußte man noch 10x
auf eine beliebige zu programmierende Taste der
Fernbedienung drücken, der man dann im folgenden Fenster einen Namen
zuweisen kann. In meinem Fall habe ich
mit dem Abspiel-Button angefangen, den ich dann schlicht und ergreifend
"play" genannt habe.
Danach wieder mit "Enter" bestätigen.
Hier klickt man auf "Ja", damit die empfangene
Signalfolge dem Namen zugeordnet wird, es sei denn man möchte
den Namen doch nochmal ändern, dann würde man auf "Nein"
klicken.
Die letzten beiden Schritte kann man beliebig oft wiederholen,
bis das alle Tasten die man später auf der Fernbedienung nutzen möchte
einprogrammiert sind.
Da man jetzt wahrscheinlich noch nicht 100%ig weiß, welche Tasten
irgendwann mal verwendet werden sollen,
ist es sehr empfehlenswert sich die Zeit zu nehmen und ALLE TASTEN der
Fernbedienung einzuprogrammieren !
Und wenn man sich jetzt 100%ig sicher ist, daß man keine weiteren
Tasten hinzufügen möchte, bestätigt man
einmalig ohne einen Namen einzugeben, wodurch dann der Programmiervorgang
abgeschlossen wird und
die Konfigurationsdatei geschrieben wird.
Das war's auch schon, WinLIRC kann man jetzt noch als Verknüpfung
in die Autostart Gruppe ablegen,
damit der Infrarot Empfänger jederzeit Signale entgegen nehmen kann,
was man im Übrigen durch ein kurzes
grünes Aufleuchten des WinLIRC Symbols im Tasktray erkennen kann.
Falls die Fernbedienung aus irgendeinem Grund nicht programmiert
werden kann und z.B. immer die Fehlermeldung
"Error reading signal. Please try it again" erscheint, kann
man auf
dieser Seite fertige Konfigurationen runterladen !
Dort haben die Winlirc Betreiber eine komplette Datenbank
für Fernbedienungen erstellt, wo man seine
Fernbedienung raussuchen kann und sich somit die Programmierung erspart.
