Lötanleitung und Schaltplan des Low-Cost Infrarot Empfängers
Nun möchte ich kurz auf die Sparversion des IR-Empfängers
für den PC eingehen,
der für einen geübten Löter in ca. 5-10 Minuten als Freiluft
Modell zusammengelötet ist und
von jemandem mit zwei linken Händen maximal in einer Stunde als Lötklumpen
fertiggestellt ist. *grins*
Da wir es hier mit sehr wenigen Bauteilen zu tun haben, denke ich mir
einfach mal,
daß man den Infrarot Empfänger sogar schon anhand der unteren
Bilder auf die schnelle nachbauen kann.
Nichts desto trotz habe ich hier noch einen kompletten Schaltplan entworfen,
der alle nötigen Angaben
zu den Anschlüssen enthält:

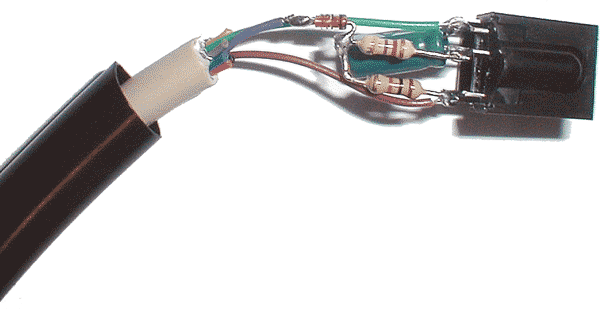

Wie zuvor bereits erwähnt, habe ich die Bauteile direkt
ohne Platine an den Infrarot Sensor angelötet,
wobei dieses Kabel auch wirklich von einer alten seriellen Maus stammt,
welche ich nicht mehr benötigt habe.
Dem Bausatz im
Fanshop habe ich im übrigen nichts desto trotz eine kleine Platine
gegönnt, damit jeder selber
entscheiden kann, ob er es als Freiluft Modell nachlötet oder nicht.
Kurz mit einem Messgerät die Farben der Kabel den richtigen Pins
der SUB-D Buchse zugewiesen,
einen Schrumpfschlauch über das Kabel-Ende gesteckt und als Freiluft
Modell verlötet:

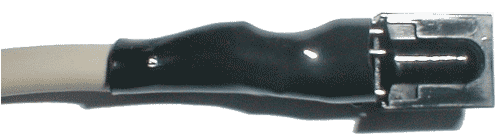

Danach den Schrumpfschlauch über die Lötstellen
gezogen, erwärmt und das war's auch schon !
Wie bereits oben erwähnt, 5 Minuten Arbeit und für kurze Entfernungen
über ein paar Meter völlig ausreichend :-)
Egal ob man sich für die erste oder zweite Anleitung entschieden
hat, die Software wird bei beiden
Infrarot Empfängern identisch installiert und konfiguriert, deshalb
geht's auch hier direkt und
ohne große Umschweife zu der Software.
Weiter zu der nötigen Software für die Infrarot-Empfänger ...
