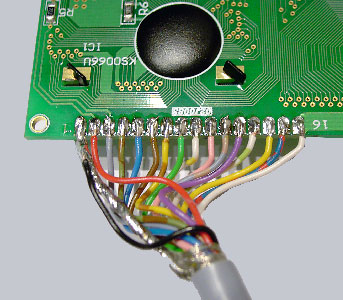

So wird das Kabel an das invertierte 20x4 Zeilen Display angelötet
...
Auch hier möchte ich direkt alle Farben angeben, damit
nichts schief gehen kann.
Pin1 schwarz und Masseabschirmung, Pin2 rot, Pin3 grau, Pin4 grün-braun,
Pin5 blau, Pin6 braun, Pin7 gelb-braun,
Pin8 grün, Pin9 gelb-weiß, Pin10 rosa, Pin11 grau-braun, Pin12
violett, Pin13 grün-weiß, Pin14 gelb, Pin15 blau-rot,
Pin16 weiß.
Das war's auch schon !

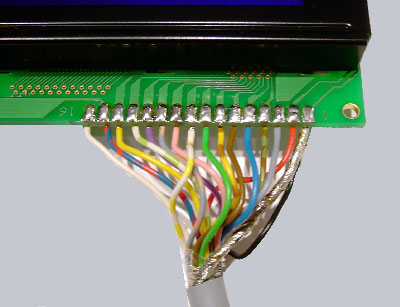

Hier nochmal die Pinbelgung auf der anderen Seite des Displays.

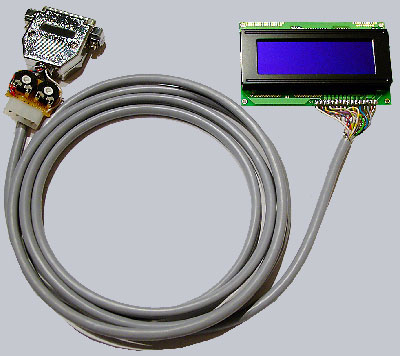

Und hier ist nochmal ein Bild vom fertig gelöteten
Display mit Regelplatine, Stromanschluss und parallelport Stecker:

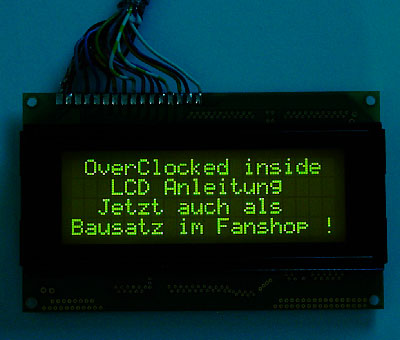

Wenn man jetzt alles am PC anschließt und den PC
einschaltet, leuchtet bereits die erste und dritte Zeile
des Displays auf, die uns sagen soll daß vom PC noch kein Signal
angekommen ist, aber bereits Strom anliegt.
Auf der nächsten Seite der Anleitung habe ich beschrieben welche
Software man verwenden kann,
um das Display anzusteuern.

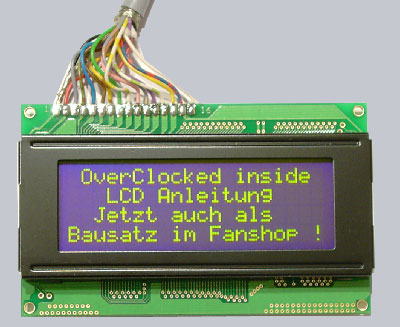

Die LCD-Displays
im Fanshop haben einen leicht blau/violetten Hintergrund und sind
somit wohl ein echtes
Schmuckstück am oder im PC, was man sich z.B. in eine 5 1/4 "
Blende einbauen kann, oder einfach
mit einem kleinen Plexiglas-Ständer auf den Tisch stellen kann.
Wenn man in der Tastatur über dem Ziffernblock genügend Platz
hat, wäre es aber natürlich auch dort prima
aufgehoben und ist mit der richtigen Software auch ein sinnvolles Utensil
zum anzeigen vieler verschiedener Daten
wie z.B. freier Festplattenspeicher, Up und Download Geschwindigkeit oder
Gesamtmenge davon,
jegliche Temperaturen, CPU-Geschwindigkeit, Drehzahl diverser Lüfter,
freie Windows Ressourcen, Musik-Titel,
Pegelmeter, Spielstände bei LAN-Games, eine riesen Uhr und vieles
mehr.
Dank immer umfangreicheren Funktionen in der Software gibt es quasi keine
offenen Wünsche.
