Die Lötanleitung und der Schaltplan vom IrDA Modul
Bevor wir loslegen sollten wir unbedingt ! einen Blick ins Mainboard
Handbuch werfen, ob die Pinbelegung vom
Infrarot Anschluss auf dem Mainboard mit dem folgenden am meisten verbreitetsten
Pinlayout übereinstimmt:
Pin 1 VCC (+5 Volt Spannungsversorgung)
Pin 2 NC (nicht belegt)
Pin 3 IRRX (Empfänger)
Pin 4 GND (Masse)
Pin 5 IRTX (Sender)
Oftmals gibt es noch eine zweite Reihe mit CIRRX und CIRTX, die wir
aber nicht benötigen.
Wichtig ist aber die 100%ige Einhaltung der oben angegebenen Signale bzw.
Reihenfolge der Pins,
damit das Mainboard diese Modifikation auch heil übersteht.
Falls die Reihenfolge der Pins anders aufgebaut ist, kann man das Stecker
Layout des Schaltplans natürlich
beliebig abändern.
Dann kommen wir auch schon zum eigentlich recht simplen Schaltplan,
wobei der TFDS 4500 von oben dargestellt ist.
Wie immer sind nur die mit einem Punkt eingezeichneten Stellen eine Verbindung.
Die Pinbelegung des TFDS4500 ist zwar recht verwirrend und hat mich bei
der Erstellung vom Schaltplan
ganz gewiss nicht unterstützt, aber es hängt damit zusammen,
daß die Beinchen jeweils abwechselnd in eine
andere Richtung gebogen sind.
Leider sind die Beinchen zudem in einem feineren Abstand als eine Lochraster
Platine, deshalb habe ich mich
auch entschlossen das Kabel direkt an dem IR-Modul anzulöten und
die Widerstände auf der kleinen Platine für die
Buchsenleiste unterzubringen.
Wer sich das Kabel und die Buchsenleiste einsparen möchte und anstatt
dessen ein Flachbandkabel verwendet,
könnte aber auch zwei Adern etwas kürzer abkneifen und dort
die Widerstände anlöten.

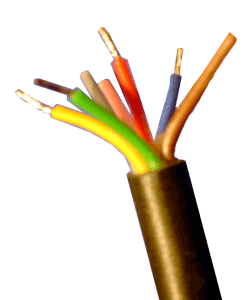

Wie bereits erwähnt habe ich das Kabel direkt am IrDA Modul angelötet,
deshalb fangen wir am besten auch
gleich damit an fünf Kabel abzuisolieren, um sie danach noch kurz
zu verzinnen.

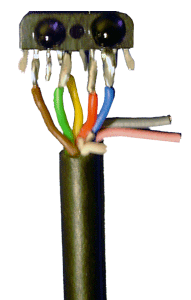

Irgendwie erinnert mich dieses Bild an einen Film ... Nr. 5 lebt ...
aber das ist nicht Nr. 5, sondern das fertig
angelötete Kabel.
Von links nach rechts habe ich folgende Farben verwendet: Braun, nc, gelb,
grün, nc, rot, blau (Pin 4 & 5 verbinden).

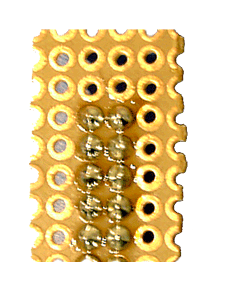

Dann lötet man die Buchsenleiste auf ein kleines Stück Lochrasterplatine,
wobei man auf jeder Seite eine Lochreihe
freilassen sollte und am oberen Teil am besten mindestens zwei Reihen
frei lässt, damit man dort
später noch die Widerstände einlöten kann.

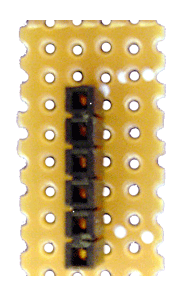

Hier nochmal ein Bild von der fertig eingelöteten Buchsenleiste
zur späteren Verbindung mit dem Mainboard.
Jetzt kann es auch schon mit der Bestückung der Platine weitergehen.
Zur Kennzeichnung von Pin 1 habe ich übrigens einen schwarzen Strich
auf der Platine eingezeichnet.
Damit vermeidet man, daß man die Platine falsch herum auf dem Mainboard
aufsteckt.
Das braune Kabel wird an die linke Seite von dem oberen 15 Ohm Widerstand
und das rote wird an den 47 Ohm Widerstand gelötet.
Beide Widerstände werden dann auf der rechten Seite mit Pin 1 (+5
Volt) verlötet.
Der Pin 2 vom Stecker bleibt frei, Pin 3 wird mit grün, Pin 4 mit
blau und der fünfte Pin wird mit gelb verbunden,

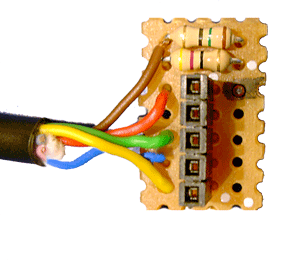

so daß die Platine nach der Vollendung ungefähr wie auf dem
folgenden Bild aussehen sollte.

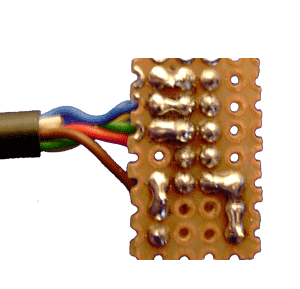

Hier ist nochmal ein Bild von der Unterseite der fertig verlöteten
Platine:
Das war es auch schon, am besten noch einen größeren Schrumpfschlauch
oder ein wenig Klebeband um die offenen
Kontakte vom Infrarot Modul und schon ist das IrDA Modul Anschlussbereit
:-)
