Die Firma Crucial bietet neben den neuen High-End PC2-8500, PC2-8000, PC2-6400 und PC2-5300 Modulen einige
preiswerte DDR2 Alternativen, wie z.B. die PC2-4200 Module.
Da bei der Redaktion ocinside.de bislang nahezu ausschließlich performante DDR2 Speichermodule
getestet und übertaktet wurden, gibt es dieses mal ein 2 GB PC2-4200 Kit im Übertaktungstest.
Das Crucial DDR2-533 Speicherkit bietet zudem noch eine Besonderheit, die vor allem im Server Bereich
sehr wichtig ist - die Fehlerkorrektur oder auch kurz ECC (Error Correction Code).
Der Testbericht wird zeigen, ob und wie hoch die aktuellen PC2-4200 Crucial Module mit ECC übertaktet werden können.

Ganz herzlichen Dank für die Zusendung des CT2KIT12872AA53E 2GB PC2 4200 / DDR2 533 CL4 ECC Kits
durch den Hersteller Crucial.

Das 2 GB Kit besteht aus 2x 1024 MB 240-pin DIMM DDR2-533 Speichermodulen und hat derzeit laut Hersteller
eine unverbindliche Preisempfehlung von 125 Euro (Stand 04/2007).
Der Speicher ist sowohl über den oberen Banner im Crucial Shop als auch bei unseren Sponsoren erhältlich.

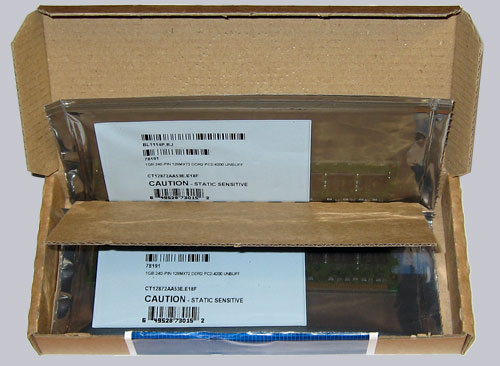

In diesem Karton befinden sich die beiden gut geschützten Speichermodule:

Crucial liefert die beiden Speichermodule zusammen mit einer englischen Anleitung, die auch unversierten Anwender
den Einbau ermöglichen sollte und zudem eine mögliche Fehlersuche erleichtert.

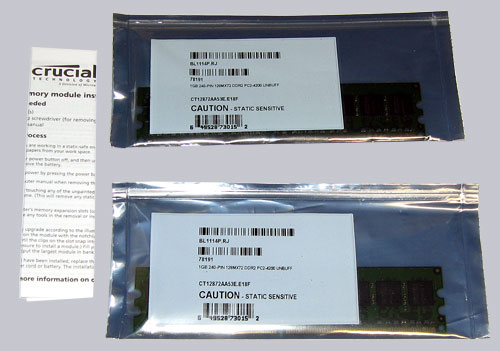

Hier ist ein Bild der beiden enthaltenen Speichermodule mitsamt Kurzanleitung:

Die Speichermodule werden ohne heat spreader (Kühlkörper) ausgeliefert, so daß man bei einer höheren Übertaktung
unbedingt die Temperatur der Speicherbausteine im Auge behalten sollte.
Alternativ kann man natürlich passive oder sogar aktive Speicherkühler nachrüsten, die in verschiedenen Ausführungen
bei unseren Sponsoren wie z.B. OC-Card.de erhältlich sind.

Crucial gewährt übrigens lebenslange Hersteller Garantie (Limited Lifetime Warranty) für den Käufer.
(alle Angaben zu Hersteller Konditionen sind natürlich ohne Gewähr).

Die Speichermodule verfügen zudem über einen ECC (Error Correction Code) Speicherbaustein, der den Datenverkehr auf
mögliche Fehler überprüft und diese ggf. korrigiert.
Da ECC Speichermodule (72-bit) im Gegensatz zu NON-ECC (oder auch Non-Parity 64-bit) durch den zusätzlichen
Speicherbaustein leider etwas teurer sind und zudem ein klein wenig Performance verlieren, wird diese Sicherheit
oftmals nur in Servern eingesetzt.
Dennoch kann dieser Speicher auch sehr gut in gewöhnlichen PCs eingesetzt werden, wobei der ECC Speicher nicht mit
NON-ECC Modulen gemischt werden sollte, da dies die Fehlerkorrektur deaktivieren würde.

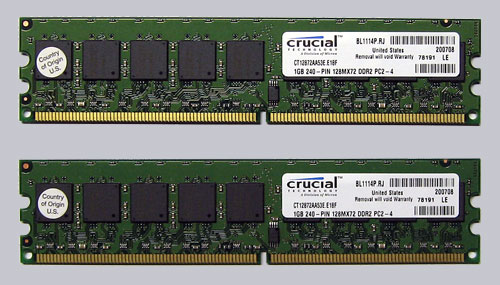

Hier nochmal ein Bild der beiden Crucial Module mit dem zusätzlichen ECC Speicherbaustein in der Mitte der Module ...

Kommen wir nun zum wichtigsten Teil des Testberichts, denn natürlich ist die Optik und die Verpackung eher zweitrangig
und die mögliche stabile Performance der wichtigste Faktor.
Die Test Ergebnisse wurden mit dem ASRock AM2XLI eSATA2 SLI Mainboard und einer AMD Athlon 64 Sockel AM2 3000+ CPU durchgeführt, die je nach Referenztakt und Speichertakt mit unterschiedlicher Frequenz betrieben wird.
Der CPU Multiplikator bleibt also bei allen Frequenzen auf 9x, da eine Angleichung der CPU Frequenz mittels
Multiplikator in halben Schritten zu ungenau wäre.
Als Betriebssystem wird Microsoft Windows XP Professional SP2 verwendet.
Mittels der Software Memtest86 wurde die Stabilität überprüft und SiSoft Sandra Lite 2007.SP1 wurde als
Benchmark Programm eingesetzt, da es umfangreiche Einstellungsmöglichkeiten und einen schnellen Vergleich bietet.

Zunächst wird die maximal mögliche Frequenz der Speichermodule bestimmt.
Hierzu wird der Speichertakt mit einem fest eingestellten Speichertiming von 4-4-4-10 2T und Default Spannung
in kleinen Schritten erhöht, solange der ausführliche Test mittels dem Programm Memtest86 noch fehlerfrei durchläuft.
Damit ist durch die recht lange Testzeit gewährleistet, daß diese Frequenz bei den Modulen wirklich stabil arbeitet.

Die höchstmögliche Frequenz lag mit den Timings 4-4-4-10 (Tcl-Trcd-Tras-Trp) bei 398 MHz !

Mit einer höheren Spannungen oder mit geringeren Timings laufen selbstverständlich deutlich höhere Frequenzen,
da die Frequenzwerte und Timings direkt voneinander abhängig sind.
Offiziell gibt Crucial eine höchstmögliche Spannung von 1.8 Volt an, ohne die Gewährleistung zu verlieren.
Aber wie so oft bedeutet Übertaktung auch ein Betrieb ausserhalb der Spezifikation - mit Kühlerkörpern sollten
die Module also durchaus deutlich mehr Spannung vertragen ;-)
Man sollte allerdings bedenken, daß der zusätzliche ECC Chip natürlich ebenfalls übertaktet wird und hiermit ab einer
bestimmten Frequenz keine fehlerfreien Korrektur-Ergebnisse mehr erzielt werden können.

Diese höchstmögliche Taktung wurde nun mit zwei weiteren Einstellungen verglichen.
Zum einen wurde der ermittelte Speichertakt von 398 MHz mit SPD Werten (diese werden vom Hersteller im SPD
IC vorgegeben) getestet und zum anderen wurden die Speichermodule bei 200 MHz (x2) mit SPD Werten getestet.

Die Speicherbusbandbreite ist übrigens kein Benchmark Wert, sondern der Wert, der sich recht einfach aus dem
jeweiligen Speichertakt errechnen läßt und nur zum Vergleich der Benchmarks dienen soll.

Hier die Ergebnisse der Benchmark Reihen:

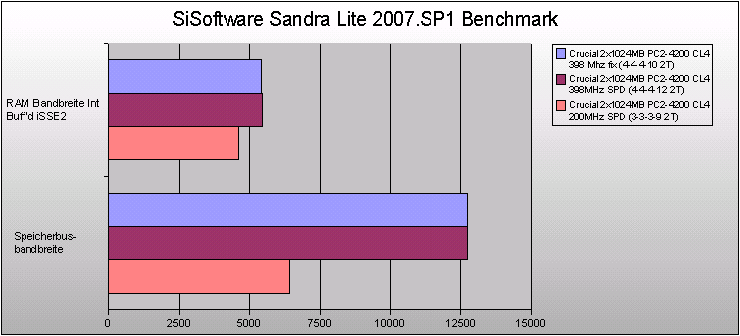

Hier sind die Benchmark Werte als Grafik:

Hier ist ein direkter Vergleich der Benchmark Ergebnisse von einigen DDR2 und DDR Speichermodulen:

Die Ergebnisse der Crucial PC2-4200 CL4 Speichermodule liegen knapp unter den G.Skill PC2-6400 Modulen,
was sich angesichts der ECC Fehlerkorrektur durchaus sehen lassen kann.
Nichts desto trotz können die Module leider nicht im High-End Bereich mithalten und bieten bei der Default Spannung
"nur" ein Übertaktungsergebnis von ca. 398 MHz (dies entspricht immerhin knapp DDR2-800).
In dem direkten Preis- / Leistungsvergleich wären also derzeit als NON-ECC Pendant der Crucial PC2-5300 CL3
Arbeitsspeicher zu bevorzugen, der eine erstaunliche Übertaktung erlaubt.

Das Crucial PC2-4200 ECC 2GB Kit (CT2KIT12872AA53E) bietet dank ECC Vorteile hinsichtlich der Sicherheit beim
Datentransfer und trägt hiermit zu einem stabileren System bei.
Die Performance kann sich für PC2-4200 Module durchaus sehen lassen, allerdings sind sie natürlich nicht so gut übertaktbar,
wie aktuelle DDR2 Speichermodule der Oberklasse. Insofern sind die PC2-4200 bzw. DDR2-533 ECC Module der Firma Crucial
vorrangig für den Serverbereich ausgelegt, wo eine Übertaktung ohnehin nur selten in Frage kommt.
Ein Testbericht über die PC2-4200 NON-ECC Module wird demnächst folgen, so daß ein direkter Vergleich dazu möglich ist.
