Gesamteindruck

++++ Das EPoX 9NPA+ SLI Sockel 939 PCIe Mainboard kostet derzeit ca. 120 Euro (03/2006)
und liegt damit im mittleren bis oberen Preissegment der Sockel 939 PCIe SLI Mainboards.

Meist bieten SLI Mainboards (2 PCIe Grafikkarten Steckplätze) aufgrund der genormten
ATX Mainboard Größe nur Platz für 2 PCI Slots.

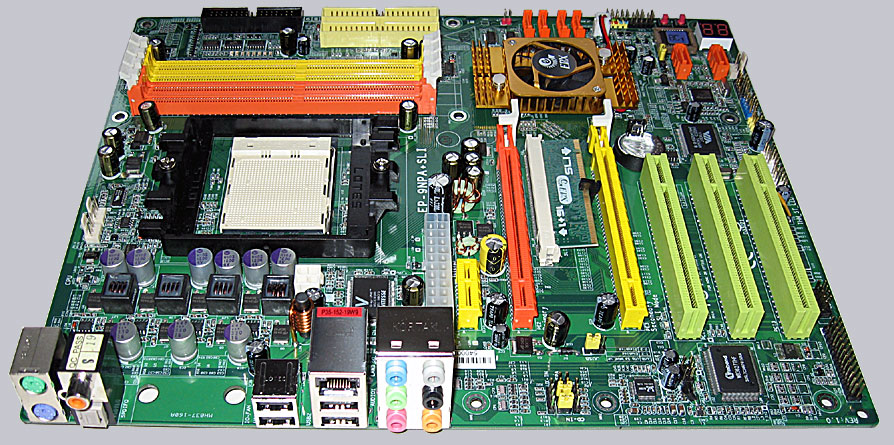

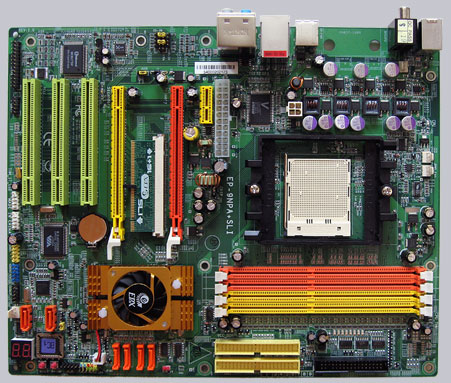

EPoX bietet mit dem 9NPA+ SLI allerdings ein Sockel 939 Board mit 2x PCIe 16x Grafikkarten
Slots und 3x PCI !!! Steckplätzen, die alle Wünsche für PCI Erweiterungskarten offen halten sollen.
Dadurch wird zwar der Platz nahe dem ATX Stromanschluß recht knapp, aber selbst ein großer
CPU Kühler findet ausreichend Luft nahe der Grafikkarten.

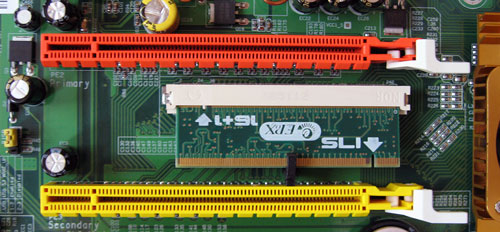

Auf diesem Bild sieht man die beiden unbestückten PCIe 16x Slots und die kleine SLI Mode Platine,
die für den SLI Betrieb umgedreht werden muß:

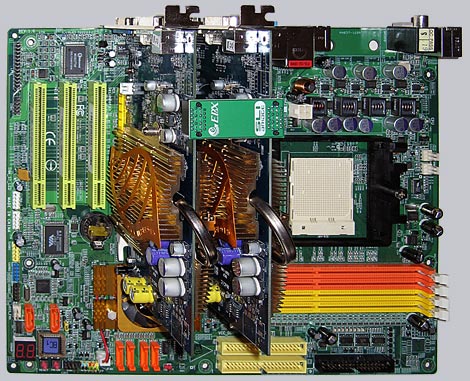

Danach werden die beiden PCI Express Karten eingesteckt und die SLI Link Bridge Karte zur
Datenverbindung auf die beiden Grafikkarten gesteckt:

Kommen wir nun zu der weiteren Ausstattung, die das 9NPA+ SLI Mainboard bietet.
Das EPoX 9NPA+ SLI verfügt bis auf die beiden PCIe Slots und einem zusätzlichen S-ATA II
Controller ähnliche Ausstattungsmerkmale wie das zuvor getestete 9NPA+ Ultra Mainboard.
Der nVidia nForce4 SLI Chipsatz verwaltet die vier S-ATA II RAID (0/1/0+1) Anschlüsse mit
bis zu 3 GB/s Datendurchsatz, 2 Anschlüsse für bis zu vier UDMA 133 (P-ATA) Festplatten und
vier DDR Speichermodul Plätze mit DUAL-Channel Unterstützung.

Zusätzlich hat EPoX dem Board noch einen Sil 3132 Controller spendiert, der für zwei weitere
S-ATA II RAID (0/1/0+1) Anschlüsse bietet, wobei der nForce 4 Controller aufgrund geringerer
CPU Last und etwas besserer Performance bevorzugt werden sollte.

Als Soundchip wurde der 8-Kanal ALC 850 Chip verwendet, der mit 6 Klinkenbuchsen
ohne weitere Adapterkarten die vollen 8 Kanäle als 7.1 Sound ausgeben kann.
Zudem verwendet EPoX den Vitesse 8201 LAN Chip, der für bis zu 1 Gigabit Netzwerk Performance
sorgt und somit optimal für ein flottes Heimnetzwerk verwendet werden kann.

Hier ein Bild einer weiteren Besonderheit der Firma EPoX, die neben der bekannten 7-Segment
Postcode Anzeige zum Prüfen eventueller Startfehler neuerdings 2 Taster für Power und Reset
auf dem Mainboard integrieren:

Die beiden Taster für Power und Reset sind optimal bei Arbeiten im PC-Gehäuse,
da man zum Einschalten des PCs keinerlei Frontpanel Kabel auf dem Board aufstecken muß.
Damit nach dem Einschalten des PCs eine mögliche Fehlersuche einfacher gelingt,
sind zusätzlich zur Postcode Anzeige 3 blaue Leuchtdioden angebracht, die den Status
vom Chipsatz (LED1), der Speichermodule (LED2) und der CPU (LED3) anzeigen.

Ein weiteres Modding Highlight ist die Darstellung der Festplatten Aktivität mit einer
kleinen LED Leiste ... im Grunde ziemlich sinnlos aber nett anzuschauen :-)

Das BIOS bietet dutzende interessante Optionen, wie z.B. gigantische Speicher Einstellungen,
womit die optimale Anpassung der eingesetzten Speichermodule ermöglicht wird.
Aber auch die Anpassung der Vcore (CPU Spannung) ist auf dem 9NPA+ SLI eine wahre Freude,
da man die Spannung um bis zu 0.35 Volt anheben kann und hiermit (wie in der aktuellen
Sockel 939 Pinmod Anleitung erwähnt) enorme 1.90 Volt CPU Spannung möglich sind.
So eine Vcore ist sicherlich nur Extreme Übertaktern anzuraten und bedarf einer sehr guten
CPU Kühlung wie z.B. einer Wasserkühlung oder einem Kompressor Kühler.
Und wer auf manuelle Einstellungen der Vcore verzichten möchte, kann dank der ausgeklügelten
BIOS Option "Auto" auf die automatische Erhöhung der Vcore vertrauen.
Denn sie stellt die Vcore nicht einfach auf den original CPU Wert (dafür gibt es den Punkt OFF),
sondern gibt der CPU die Spannung, die sie zum einwandfreien Betrieb benötigt!

Die integrierte Überwachung des Bootvorgangs wurde übrigens bei den Testvorgängen mehrfach
geprüft und konnte jeden fehlerhaften PC Start durch zu hohe Übertaktung automatisch beheben,
indem sämtliche Frequenzen und Teiler auf Default Werte gestellt wurden.

Und wenn ein Board soviele Übertaktungsfeatures bietet, darf natürlich auch der
Übertaktungstest nicht fehlen.

Der HT Referenztakt konnte selbst ohne Anhebung der Chipsatz Spannung stabil auf fantastische
330 MHz angehoben werden, womit die bislang höchste Grundfrequenz bei Default Spannung
erreicht wurde!
Der aktive Chipsatz Kühler sorgt für eine gute Wärmeabfuhr vom Chipsatz und ermöglicht
trotz hoher Übertaktung dauerhaft den stabilen Betrieb.
Der Chipsatz Lüfter ist von Werk aus angenehm leise und leistungsstark, allerdings können diese
kleinen Lüfter nach etwas längerer Laufzeit auch ziemlich unruhig werden.
Die Stromversorgung des Lüfters wird glücklicherweise über einen zusätzlichen 2-Pol Anschluss
zur Verfügung gestellt, so daß weiterhin alle 4 Lüfter Anschlüsse verwendbar sind.

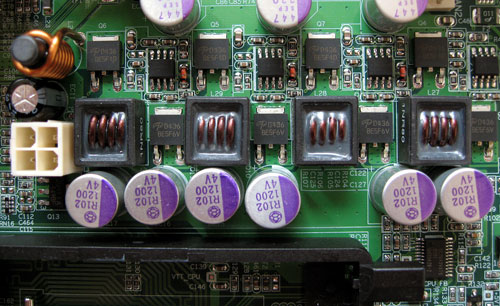

Damit die hohe Leistung auch stabil gewährleistet wird, sind qualitativ hochwertige Elkos integriert
und passive Kühlkörper für die Leistungstransistoren im Lieferumfang.

Aber damit noch nicht genug Kühlung, denn EPoX hat bei diesem Board an der I/O Blende
auf die SUB-D Stecker für den Parallelport und den seriellen Port verzichtet.
Anstatt dessen wurde der ATX Blende kurzerhand ein weiterer 40mm Lüfter spendiert.
Allerdings ist es etwas schade, daß dem Board keine Slotblende zum Anschluß des onBoard
COM & LPT Port beiligt.

Fazit: Das EPoX 9NPA+ SLI Sockel 939 PCI Express Mainboard bietet neben den beiden
16x PCIe SLI Grafikkarten Slots sogar drei PCI Steckplätze, vier Dual Channel DIMM Plätze,
sechs RAID 0/1/0+1 taugliche S-ATA II Anschlüsse, 8 Kanal Soundchip, 1 Gigabit LAN
mit integrierter Firewall und ein umfangreiches Softwarepaket.
Dazu verfügt das AMD Sockel 939 Board über so viele Optionen zum Übertakten,
daß es so manch andere Hauptplatine vor Neid erblassen läßt.
Denn das EPoX 9NPA+ SLI konnte im Test sogar mit der original Chipsatz Spannung zu einem
HT Referenztakt von 330 MHz bewegt werden, so daß es selbst einem Prozessor mit
festem Multiplikator zu einer ungeahnten Takt-Frequenz verhelfen kann.
Aber auch die Spannungseinstellungen und die Kühlungen kommen keineswegs zu kurz,
so daß Übertakten schon fast zu einem Kinderspiel wird.
Alles in allem hat das EPoX 9NPA+ SLI Mainboard den Redaktion ocinside.de OverClocking Dream
Award 03/2006 redlich verdient !

Hiermit möchte ich mich nochmal ganz herzlich bei EPoX für die Unterstützung bedanken.
