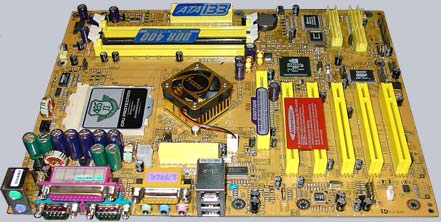

Hersteller SOLTEK
Bezeichnung SL-75FRN2-RL
Typ / Chipsatz Sockel A / nForce2 Ultra 400 (nForce2 SPP + MCP) Chipsatz
Maße
+++ 14mm (40 mm Radius) vom Sockel bis zum nächsten Elko bzw. Bauteil - siehe Fit for Fan.
Die Gesamtgröße beträgt 305 x 245mm.
Slots ++ 5x pci, 1x AGP master (1.5V 4x/8x), 3x DDR PC3200 / PC2700 / PC2100 (max. 3 GB RAM)
Anschlüsse +++ 1x Floppy, 2x UDMA133, 1x UDMA133 + 2x Serial ATA RAID (Promise PDC20376)
2x seriell, 1x parallel, 2x PS/2, onBoard 10/100 Mbps base-T Ethernet (VIA LAN),
6x USB 2.0/1.1 (2x int. USB Ausführung und Slotblende im Lieferumfang enthalten),
1x Gameport, 6-Kanal AC'97 onboard (1x int. Aux, ext. Line out, ext. Line in, ext. Mic),
WakeOnLan und 3x Lüfter Anschluss (davon einer für aktiven Chipsatz Kühler verwendet),
ATX V2.03 Power Supply Anschluss mit separater 12 Volt Stromversorgung.
Vcore +++ Im Bios von 1,1 Volt bis 1,85 Volt 0,025 Volt Schritten / Jumper nicht verfügbar
Multiplikator ++++ Im Bios von 5x bis 22x / Jumper nicht verfügbar
FSB +++++ Im Bios von 100 MHz bis 250 MHz / Jumper von 100/133 MHz auf 166/200 MHz
Desweiteren AGP asynchron von 50 MHz bis 100 MHz
VIO/VDD ++++ VIO nicht veränderbar, aber im BIOS kann man die Spannung des nForce2 Chipsatzes
(VDD) von 1,6 bis 1,8 Volt, die Speicher Module (VDIMM) von 2,5 Volt bis 2,8 Volt
und die Grafikkarten Spannung (VAGP) von 1,5 Volt bis 1,8 Volt in 0,1V Schritten ändern !
Performance**** ++++ Werte mit HIS Excalibur Radeon 9600 Pro Grafikkarte und Catalyst 3.6 !
AMD Athlon XP 1500+ 3120 Punkte bei 3DMark 2003
AMD Athlon XP 1500+ 10725 Punkte bei 3DMark 2000
Handbuch und
Beschriftung		 +++ Nicht allzu gute aber vollständige Mainboard Beschriftung und
ein recht ausführliches Mainboard Handbuch in englischer Sprache.

Gesamteindruck

OverClocked inside Overclocking Dream Award 12/2003

++++ Das SOLTEK SL-75FRN2-RL ist ein wahres Overclocking Genie, was eigentlich kaum noch
Wünsche offen läßt und sich somit klar an die Spitze der bisher getesteten Boards setzen kann.
In der -RL Ausführung bietet das SL-75FRN2 aber nicht nur die meisten Übertaktungsoptionen,
sondern dank onBoard RAID, Serial ATA, onBoard LAN, 6-Kanal onBoard Sound, 6x USB, etc.
eine Top aktuelle Ausstattung mit zukunftsträchtigen Optionen.
Den 6ten pci Slot, der diversen Mainboards angesteuert werden kann, kann man sicherlich
ohne Probleme verschmerzen, da er ohnehin nur geshared angesprochen wird.
Der (zumindest in den USA) ausgelieferte aktive Chipsatz Kühler ist sehr laufruhig und ist dank
der im BIOS erhöhbaren VDD (Chipsatzspannung) eine tolle Sache, da man dem nForce2 Chipsatz
somit ohne Probleme deutlich mehr als 200 MHz entlocken kann.
Und durch die asynchrone AGP und Speicher Ansteuerung kann man das System hierbei optimal
an seine Grenzen übertakten.
Alles in allem kann ich also nur noch staunen, was SOLTEK hier klamm heimlich auf den Markt
gebracht hat und ich könnte eigentlich noch ein ganzes Buch über die gesamten Optionen
des SL-75FRN2-RL Mainboards veröffentlichen.
Was ich mir an dieser Stelle aber einfach mal ersparen möchte und drücke meine Begeisterung
für dieses Board lieber mit dem Overclocking Dream Award 12/2003 aus :-)



Hiermit möchte ich mich auch nochmals ganz herzlich bei Misrcorps für die Unterstützung bedanken,
da Soltek leider nicht in der Lage war mir dieses Board als Testsample zur Verfügung zu stellen ?!

**** Die Mainboard Tests ab dem 01.08.2003 basieren auf einem AMD Athlon XP 1500+,
einer HIS Excalibur Radeon 9600 Pro Grafikkarte, Kingmax 256 MB PC2700 Speichermodul und folgender
Software Konfiguration:
Windows 98 SE, DirectX 9b, nForce 2.41, Catalyst 3.6 Grafikkartentreiber und 3DMark 2003
Da sämtliche Benchmark Ergebnisse lediglich als Vergleich untereinander dienen sollen, habe ich mir erlaubt
eine kleinere CPU und zur schnelleren Installation Win 98 SE zu wählen.
