Ultra IR-Empfänger zum PC Fernbedienen und Ein- Ausschalten des PCs


Die erste Inbetriebnahme des Ultra IR-Empfängers.

Nun kommen wir endlich zum schönsten Punkt der ganzen Arbeit …

Die Verkabelung am PC …

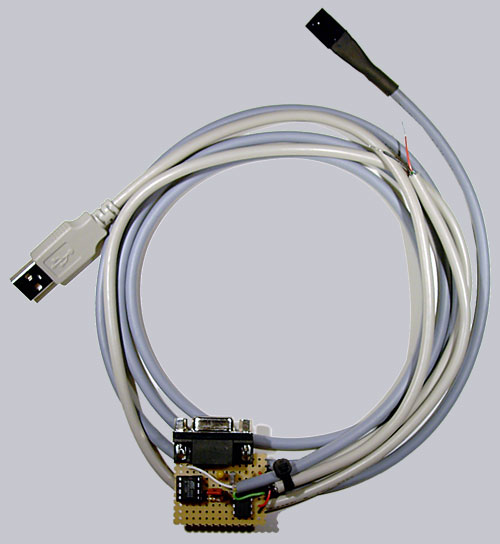

Wer alles fertig gelötet und mehrfach kontrolliert hat, kann nun zum ersten Betrieb des Ultra IR-Empfängers übergehen, wobei wir als erstes den PC ausschalten (hinten über den Hauptschalter ! ) und den linken Gehäusedeckel vom PC abnehmen (in Fahrtrichtung rechts *ggg*). Nun schrauben wir die beiden Muttern der Ultra IR-Empfänger SUB-D Buchse ab und stecken die Platine mit der SUB-D Buchse auf einen freien COM Port Stecker z.B. COM 2. Dann stecken wir den USB Stecker in eine freie USB Buchse. Jetzt schrauben wir eine freie Slotblende vom Gehäuse ab, oder brechen (falls vorhanden) eine Blende z.B. für eine externe COM Schnittstelle auf der Gehäuserückseite aus. Dort führen wir das ca. 70 cm lange Kabel mit dem bereits abisolierten, verzinnten roten und schwarzen Kabel durch.

Nun haben wir mehrere Möglichkeiten, wie wir diese beiden Pole vom Optokoppler parallel zu dem Power-Taster verbinden, wobei ich hier mal ein paar aufführen möchte …

– Die einfachste Methode wäre einfach die beiden Pole von oben in die Buchse vom Power-Button Kabel zu stecken und das Kabel dann z.B. mit etwas Klebeband oder einem Kabelbinder zu fixieren.

– Oder wir ziehen den 2-poligen Stecker vom Power Taster des Gehäuses ab, stecken dann von unten die beiden sehr dünnen Drähte vom 70cm langen Kabel in die Buchse und stecken das zusammen wieder auf das Mainboard.

– Oder wir löten die beiden Kabelenden kurzerhand am 2-poligen Stecker vom Power Taster des Gehäuses an.

– Oder wir löten die beiden Kabelenden direkt am Power-Taster der Gehäusefront an.

– Oder wir löten dies an 2 Pins der ATX-Spannungsversorgung an, was ich allerdings hier nicht weiter erklären möchte, da dies für ungeübte Bastler sicherlich keine ungefährliche Lösung darstellt.

– Oder wie auf der zweiten Seite beschrieben verbinden wir das ganze nun mit einem WOL (WakeOnLAN) Anschluß, wobei ich diese Variante aufgrund der mangelnden Ausschalt-Funktion nicht bevorzugen würde.

Wie man sieht, habe ich mir einige Gedanken dazu gemacht und mit den oben aufgeführten Anregungen ist sicherlich für jeden Geschmack etwas dabei – ganz gleich wie man die beiden Kabel-Enden anbringt, es sollte sicher sitzen und nicht gleich bei der nächsten Bastelarbeit am PC abrutschen. Zum ersten Test kann man dies aber natürlich auch provisorisch befestigen und das Kabel später richtig verlöten, zumal es sein kann, daß man die Polung vom Kabel einmal umdrehen muß, da der Optokoppler nur in eine Richtung auf Durchgang schaltet.

Die gewünschte Taste der Fernbedienung abspeichern …

Nun kommen wir auch schon zum ersten Test der Schaltung, indem wir den PC hinten am Hauptschalter des Netzteils wieder einschalten und mit aufgestecktem Jumper (auf der Platine) den PC starten. Beim PC gehen wir beispielsweise in das BIOS, da wir noch kein Betriebssystem benötigen. Jetzt drücken wir zum Anlernen der Fernbedienung auf dieser die gewünschte Taste, die später zum Einschalten und Ausschalten des PCs dienen soll. Wenn alles richtig gelötet ist und die Fernbedienung nach dem RC5* Standard arbeitet, sollte jetzt der PC ausgehen. Damit ist das Signal auch schon im Speicher des Atmel ICs abgelegt und wir können den Jumper jetzt wieder von der Platine abziehen. Übrigens bleibt das Signal im Atmel IC auch einprogrammiert, wenn der IC längere Zeit absolut Stromlos ist, da die Daten im EEPROM abgelegt sind was ein dauerhafter Speicher ist. Die Taste kann natürlich jederzeit geändert werden, indem man die oben aufgeführten Schritte einfach nochmal ausführt.

* Hinweis: RC5 ist ein sehr verbreiteter Infrarot Codierungs-Standard der Firma Philips und wird auch bei vielen anderen Fernbedienungen verwendet (z.B. Loewe, Grundig, Marantz, etc). Allerdings gibt es auch diverse Fernbedienungen, die nach eigenen Standards arbeiten, wie z.B. Sony (SIRCS), welches vom IC somit nicht erkannt werden kann. In diesem Fall einfach eine herkömmliche Universalfernbedienung verwenden und ein paar Philips Geräte (z.B. TV) durchprobieren, bis der PC auf das Signal reagiert und Aus bzw. An geht. Alternativ bieten die meisten Universalfernbedienungen auch einen sogenannten Suchlauf, womit man sehr einfach ein passendes RC5 Gerät zum Einprogrammieren ausfindig machen kann.

Na dann PC einschalten (natürlich über die Fernbedienung) und weiter zur Software …

Bei der Software möchte ich an dieser Stelle nicht mehr allzuweit ausholen, da ich dies bereits bei der vorigen Anleitung vom USB Empfänger und dem Luxus Infrarot Empfänger umfangreich erklärt habe.

Hier ist die Installationsanleitung von der WinLIRC Software in Kombination mit IRAssistant.

Und hier ist die Installationsanleitung von Girder, wo man im späteren Verlauf wie auch kurz in der Anleitung erwähnt lediglich das richtige Device auswählen braucht, (bei „SFH-56 device“ auf Einstellungen und dort dann COMx als COM Port auswählen und „DCD“ als Input Signal).

Eine weitere Anregung für das jeweilige Betriebssystem habe ich aber noch, bevor ihr endlich losbasteln könnt 🙂 In der Systemsteuerung von Windows befindet sich unter Energieverwaltung eine recht nützliche Option, womit man bestimmen kann, was der PC machen soll wenn man den Power Button (bzw. die Fernbedienung) betätigt. Hier wäre die Auswahl „Herunterfahren“ (oder ggf. „Ruhezustand“) sinnvoll, damit der PC beim Betätigen selbstständig alle Programme schließt bzw. das Betriebssytem sauber beendet, bevor der PC ausgeht.
