Grafik LC-Display (kurz GLCD) Bauanleitung mit Schaltplan u.v.m. ...
Wo ist der Sinn eines Grafik Displays am PC ...
Ähnlich wie bei den kleineren Text LCDs kann man der Fantasie zur
Anwendung eines Displays freien Lauf lassen.
Sei es zur Titeldarstellung von Musikstücken, Anzeige von DVD, VideoCD,
oder MusikCD-Titeln,
als Ausgabe von Temperatur Monitoring Programmen wie z.B. Mainboard Monitor
um die Temperaturen und
Lüfterdrehzahlen immer im Auge behalten zu können, zur Darstellung verschiedener
Gamestats, damit man den Spielstand jederzeit im Blick hat, zur Anzeige
von Up- oder Downloadgeschwindigkeiten der DFÜ bzw.
Netzwerkverbindung oder als reine Textausgabe.
Wie man anhand der kleinen Auflistung schon erkennen kann, gibt es sehr
viele Anwendungsmöglichkeiten, wobei
das bei weitem nur ein Bruchteil der Möglichkeiten darstellt.
Wo der Vorteil von einem GLCD im Gegensatz zum "normalen" LCD
liegt, kann man bereits am Namen erahnen.
Man kann nämlich nicht nur Texte ausgeben, sondern auch kleine Grafiken
wie z.B. Bilder, Umrahmungen um
die MP3 Player Darstellung, Auswertungen bzw. Pegelanzeigen und vieles
mehr darstellen zu können.
Es ist also eine deutliche Erweiterung zu den normalen LCDs, die es in
sich hat.
Für reine Textausgaben würde ich dennoch weiterhin ein 20x4
LCD empfehlen, da es die Ressourcen schont.
Anregungen, wo man das Grafik Display unterbringen kann ...
Nach dem Bau und der Konfiguration der Software möchte man dem
Display natürlich auch einen schönen Platz
zur besten Darstellung gönnen.
Hierbei bietet es sich an, das Display auf den Tisch neben dem Monitor
anzubringen, wobei man sich
selbstverständlich auch eine Halterung aus Plexiglas, Holz oder Metall
bauen kann.
Man könnte das Display aber auch in zwei 5 1/4" Frontblenden vom
PC-Gehäuse einsetzen oder wie ich in einem
MP3-Player Projekt
unterbringen.
Auch hier bleiben viele Möglichkeiten offen und bei einer Länge
des Anschlußkabels von 1,5 Metern sollten
die meisten Wünsche abgedeckt sein.
Das wird benötigt...

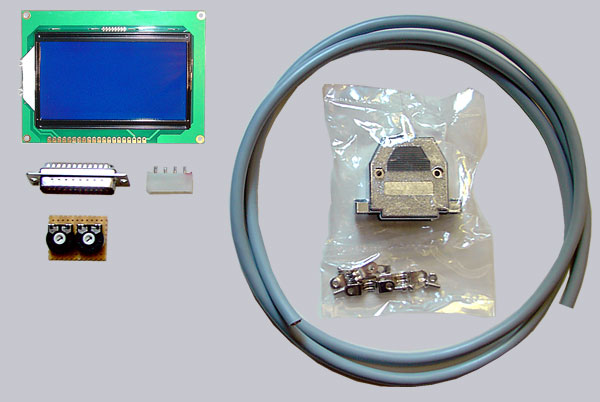

Für diese Lötanleitungen benötigen wir folgende Bauteile:
- KS0108 kompatibles GLCD
Display mit oder ohne Beleuchtung

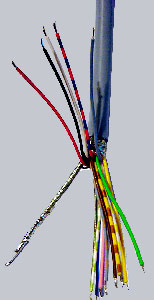

- 16 poliges gut abgeschirmtes Daten-Kabel (ca. 1,50 Meter)

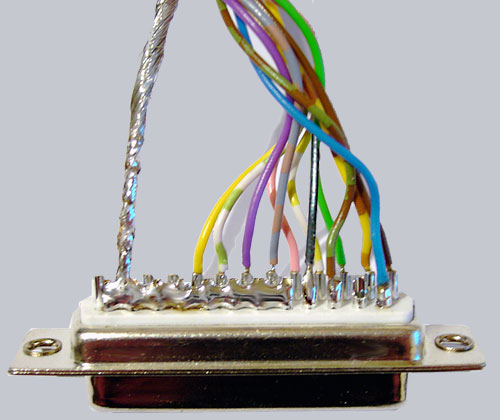

- 25 Pol SUB-D Stecker

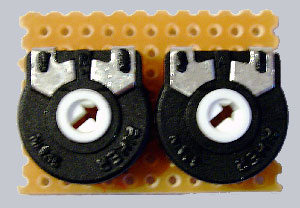

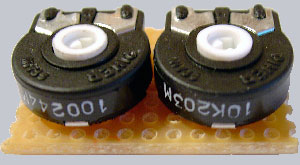

- 100 Ohm Drehwiderstand (Helligkeit der Hintergrundbeleuchtung)
- 10 K Drehwiderstand (Kontrast des Displays)
- 4 poliger Netzteil Stromanschluss-Stecker

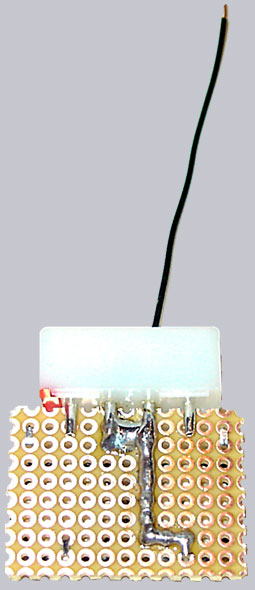

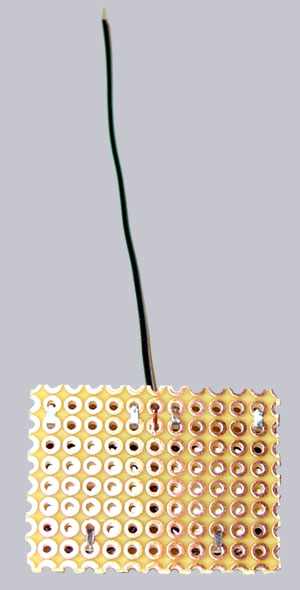

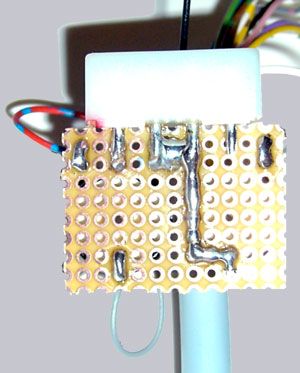

- 30 x 20 mm Lochraster Platine (11x8 Löcher zum löten)
