Case-Sticker Beleuchtung leichtgemacht...
Wer kennt das nicht, gerade hat man einen schönen Case-Sticker
angebracht (z.B.
aus dem Fanshop),
aber letztendlich kommt er nicht so richtig zur Geltung.
Dem wollen wir jetzt Abhilfe schaffen und zudem werden wir dem Case-Sticker
(oder auch case badges genannt)
jetzt auch noch einen Sinn geben :-)
Folgende Teile werden benötigt...
- 1x ca. 4-5 mm dicke Plexiglas Scheibe (in Baumärkten erhältich,
oder bei Conrad Elektronik
- z.B. Nr. 530810)
- 1x LED wobei der Effekt mit einer mehrfarbigen LED noch interessanter
wird
- 1x zwei bis dreiadriges Kabel (je nach LED)
- 2-3x Jumper (oder recht teure Buchsenleiste Conrad
Elektronik - z.B. Nr. 739529)
- Möglichst dünnes doppelseitiges Klebeband
- Handsäge oder Stichsäge
- Bohrmaschine/Mindrill mit 5mm Bohrer
- max. 20 Watt Lötkolben und etwas Lötzinn
Nun geht's aber los mit dem Mod...
Als erstes sägt man eine 25x25 mm große Platte aus der die
Plexiglasscheibe.
Danach zeichnet man ein Kreuz auf die Folie der Plexischeibe, um die Mitte
des Quadrats zu bestimmen.
Nun bohrt man in der Mitte ein 5mm Loch, aber nicht komplett durchbohren,
sondern nur soweit bis daß die LED
in der Bohrung hält.
Wenn das Loch fertig ist, kann man auch schon die Schutzfolie der Plexiglas-Scheibe
abziehen.
Nun sollte die Platte ungefähr so aussehen wie auf dem folgenden
Bild:
Nachdem ich alles innerhalb recht kurzer Zeit fertig hatte, habe ich
mich doch dazu entschlossen eine
mehrfarbige LED einzusetzen, um mehrere Signale wie z.B. Power, HDD Aktivität,
LAN Aktivität, etc. auszugeben.
Jetzt rauht man die Oberseite der Plexischeibe etwas mit Schmirgelpapier
auf, damit das Licht an der Oberseite gebrochen wird, zieht die Schutzfolie
von dem Case-Sticker ab und klebt ihn auf die angerauhte Plexiglas-Scheibe:
Auf der Rückseite der Platte klebt man ein doppelseitiges Klebeband
und bohrt ebenfalls einmal kurz
ein 5 mm Loch hindurch.
Als nächstes können wir auch schon das Kabel an die LED anlöten,
um es später am Mainboard, oä. anzuschließen.
Damit man nicht soviel Geld für eine Buchsenleiste ausgeben muß,
habe ich mir etwas anderes einfallen lassen,
was einfach durchführbar und mit ein paar Jumpern kostengünstig
zu bewerkstelligen ist.
Man nimmt sich einen Jumper und zieht den Kontakt mit einer Spitz-Zange
aus dem Kunststoff-Gehäuse.

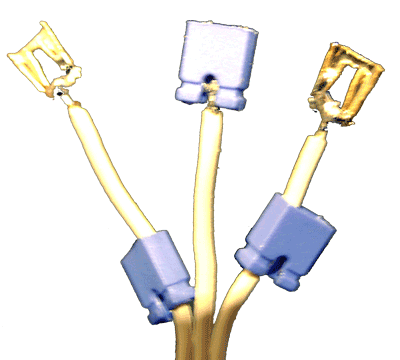

Dann kneift man den oberen Teil des Kunststoffs ab (es sei denn man hat
wie auf dem folgenden Bild dargestellt
Jumper mit einer Öffnung).
Nun schiebt man die Kunststoffhülsen über den Draht und lötet
die Kabel mit ganz wenig Lötzinn an die
obere Seite der Jumperkontakte an und schiebt danach die Kunststoffhülsen
über den Jumperkontakt,
ét voila, der Stecker ist fertig.
Bevor man den fertigen Casesticker an der dafür vorgesehenen Aussparung
vom Gehäuse anbringt zeichnet man
wieder ein Kreuz um die Mitte der Aussparung ausfindig zu machen und bohrt
an dieser Stelle ein Loch
durch das Gehäuse.
Jetzt noch die LED von hinten durch die Bohrung stecken, die Kabel sauber
in das Gehäuse Innere verlegen
und z.B. an dem HDD LED Anschluß auf dem Mainboard stecken (oder
den Netzwerkkarten Mod abwarten...).
Nun die Schutzfolie des doppelseitigen Klebebandes von der Plexi-Rückseite
abziehen und den Casesticker aufkleben.
Um den etwas stärker leuchtenden Punkt in der Mitte des Case-Stickers
zu vermeiden kann man übrigens
einfach die Spitze der LED schwarz lackieren.
