Ultra Infrarot Empfänger zum Fernbedienen und Ein-/Ausschalten des PCs
selbstgebaut
Nach einigen Wochen Arbeit ist nun endlich die vielfach gewünschte
Infrarot Empfänger Anleitung
mit hardwareseitiger !!! Funktion zum Einschalten und Ausschalten des
PCs fertig geworden,
die ich auf den Namen "Ultra Infrarot Empfänger" getauft habe.
Wo ist der Sinn eines Infrarot Empfängers am PC ...
Wie auch bei der allerersten Luxus/Lowcost
Infrarot Empfänger Schaltung, die im Juli 2002 auf ocinside.de
online gegangen war und der darauf folgenden USB
Infrarot Empfänger Anleitung geht es wieder darum
seinen PC mittels einer handelsüblichen Fernbedienung zu steuern.
Denn wer seinen PC zum fernsehen oder S-VCD/DVD schauen verwendet, oder
gar eine komplette J-Box
II
mit LCD-Display,
etc. für das HiFi Rack gebaut hat, möchte natürlich auch
den Komfort genießen,
diesen PC und alle dazugehörigen Anwendungen bequem vom Sofa aus
zu bedienen.
Wer möchte schon mitten im Film aufstehen um die zuvor (natürlich
legal !) gesicherte S-VCD von der Festplatte
zu wechseln, oder ein anderes MP3 File auszuwählen ?
Das ist gewiss nicht mehr nötig, denn dafür kann man besser
den sehr begehrten Luxus, Lowcost, USB, oder den
neuen Ultra IR Empfänger verwenden, der übrigens auch wieder
als Komplett-Bausatz
im Fanshop angeboten wird.
Das ist neu am Ultra Infrarot Empfänger ...
Nun, aber was kann denn der Ultra IR Empfänger im Gegensatz zu
herkömmlichen Infrarot Empfängern ?
Ganz einfach, er kann nicht nur die Signale zur Software weiterleiten,
sondern nun auch endlich einen
Computer Einschalten und Ausschalten !
Der PC kann also somit komplett mit einer handelsüblichen Fernbedienung
z.B. vom Fernseher, oder einer
anderen HiFi Komponente bzw. allen gängigen Universal Fernbedienungen
(38 kHz RC-5) bedient werden.
Chips oder Salzstangen holen, aufs Sofa lümmeln und los geht's
:-)

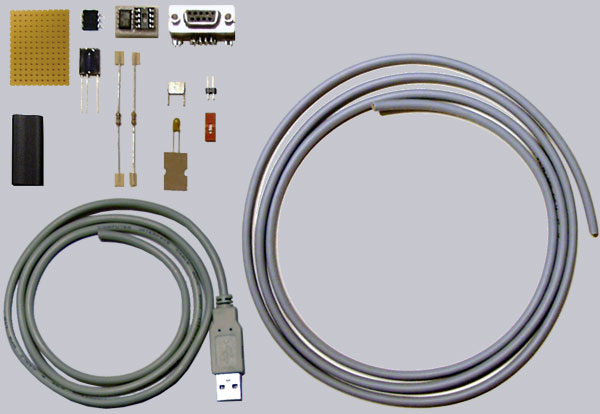

Diese Bauteile werden benötigt ...
1x Vishay TSOP 1738 (38 kHz Infrarot Empfänger)
Vergleichbar wäre auch noch der Vishay TSOP 1838, Vishay TSOP 11xx,
Siemens SFH 506, oder Siemens SFH 5110
Achtung - die Pinlayouts der Vergleichstypen stimmen nicht unbedingt mit
dem in der Schaltung verwendeten
TSOP 1738 überein, bei Verwendung eines anderen IR-Empfängers
unbedingt das Datenblatt dazu anschauen.
1x Atmel AT90S2343-10 bzw. jetzt neu mit ATTINY13V-10PU (dieser IC ist im Fanshop
fertig programmiert !)
1x 8-poliger IC-Sockel
1x Optokoppler CNY17-2
1x 4.7µF / 16 Volt Kondensator (Elko oder Tantal) stehende Ausführung
1x 100nF Kondensator (Keramik, Schicht, oder Vielschicht) stehende Ausführung
1x 4.7 K Widerstand
(0,25 Watt)
1x 390 Ohm Widerstand
(0,25 Watt)
1x 9 pol SUB-D Buchse (Buchse = weiblich)
1x 2-polige Stiftleiste
1x Jumper wenn möglich mit Fahne zum einfachen entfernen und aufsetzen
1x Lochraster Euro Platine (ein ca. 3,5 x 3 cm kleines Stück genügt)
1x USB A-Stecker
1x mindestens 2 poliges ca. 1 Meter Daten-Kabel
(Wahlweise kann auch wie
im Fanshop Bausatz ein fertiges USB-Kabel mit A-Stecker verwendet
werden)
1x mindestens 3 poliges ca. 1,5 Meter abgeschirmtes Daten-Kabel
Ein Stück Schrumpfschlauch ca. 10 mm Durchmesser zur Isolierung vom
Anschluß des TSOP 1738
Optional:
Wer mag, kann auch noch zwei LEDs unterbringen (z.B.
von Conrad Elektronik), wozu ich auf der nächsten
Seite einen zusätzlichen Schaltplan veröffentlicht habe.
