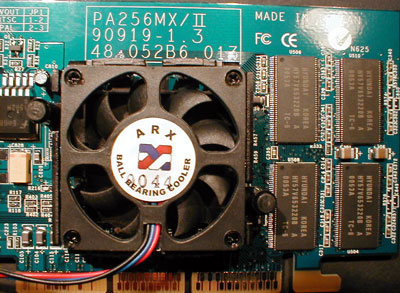

Wie man auf diesem Bild deutlich erkennen kann, wird auf
dieser Karte 6ns schneller Speicher und
bereits ein einigermaßen gescheiter aktiv Lüfter auf der GPU
(Graphic Processor Unit) verwendet.
Der aktive Lüfter wird auf dieser Karte mit zwei gefederten Distanz-Klammern
befestigt:

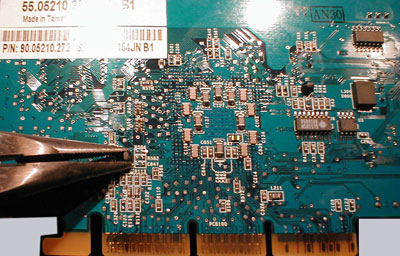

Um diesen Lüfter zu entfernen, muß man die beiden
Klammern lediglich auf der Rückseite der Grafikkarte
mit einer Spitzzange zusammen drücken und auf der oberen Seite der
Karte diesen Stift rausziehen:

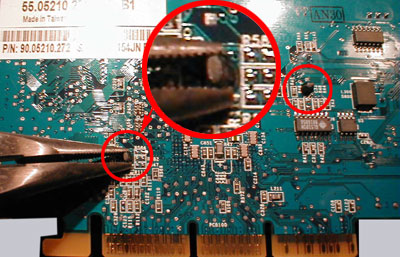

Im folgenden Bild sieht man nochmal beide Klammern und
einen vergrößerten Ausschnitt des linken Stifts,
den ich bereits mit der Zange zusammendrücke, damit er wieder durch
die Bohrung passt:
Falls sich an dem Kühlkörper keine Klammern befinden,
wird der Kühler aufgeklebt sein.
Der Lüfter kann in diesem Fall oftmals relativ einfach abgedreht
werden.
Aber in beiden Fällen darf man den Kühlkörper keinenfalls
!!! senkrecht abziehen,
sondern entweder nach entfernen der Klammern waagerecht wegschieben, oder
abdrehen.
Bei zu starker Gewalt würde die Gefahr bestehen, daß man die
GPU zerstört :-(

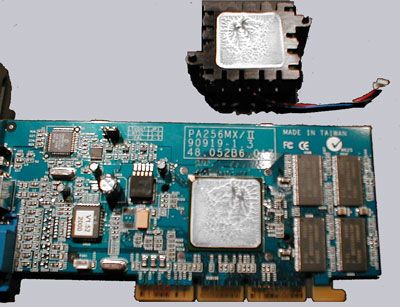

Hier kann man sich den bereits abgenommen GPU Lüfter
und die GPU anschauen,
die noch mit Wärmeleitpaste bedeckt ist:
Wenn wir das geschafft haben, reinigen wir die GPU erstmal
gründlich mit einem Tuch und Reinigungsbenzin,
oder etwas Spüli.

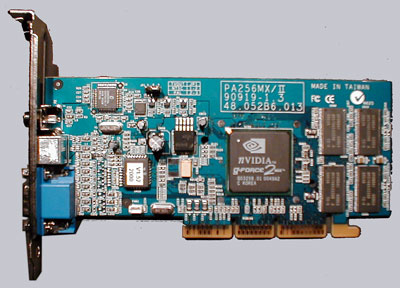

Jetzt können wir auch schon die Aufschrift des Grafik
Prozessors erkennen:

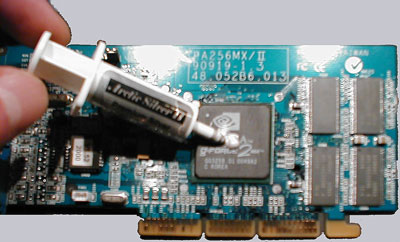

Vor dem Aufsetzen des neuen Lüfters sollte man natürlich
wieder eine gute Wärmeleitpaste auftragen,
damit die Wärme optimal auf den neuen Kühlkörper übertragen
werden kann.
Hierzu verwende ich derzeit die Arctic Silver II Wärmeleitpaste,
die z.B. hier
erhältlich ist,
wobei die auf dem Bild dargestellte Menge vollkommen ausreichend ist !
Es soll sich lediglich ein hauchdünner Film zwischen dem neuen Lüfter
und der GPU bilden,
der die Unhebenheiten der beiden Flächen ausgleichen soll und nicht
etwa ein Butterbrot ähnliches Gebilde !

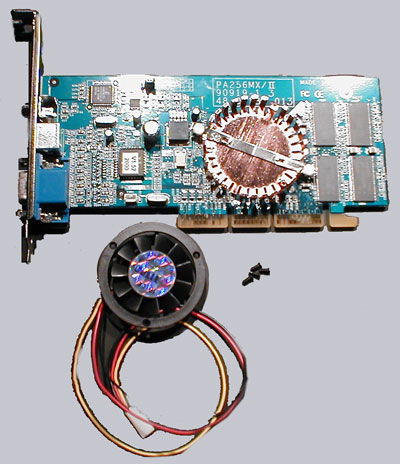

Jetzt können wir auch schon mit dem aufsetzen des
neuen Kühlers beginnen, wobei der Titan Kühlkörper
mit 3 verschiedenen Klammern ausgeliefert wird, um die verschiedensten
Bohrungsabstände bewältigen zu können.
Einfach zuerst den Kühlkörper aufsetzen, dann die richtige Klammer
einlegen und mit den beiliegenden Stiften
fixieren (unbedingt richtig einrasten lassen, damit der Kühler nicht
irgendwann abfällt).
Unsere "neue" Grafikkarte kann sich jetzt schon
sehen lassen, aber da wir ja nicht nur die GPU
übertakten möchten, sondern auch den Speicher bis an die Grenze
des machbaren treiben wollen,
sind natürlich auch dort passende Kühlelemente erforderlich.
