CompuStocx CEC3 4GB Kit (2x2048MB) PC3-10600/DDR3-1333 Memory Test



Die Einleitung ...

Das CompuStocx CEC3 PC3-10600 4GB DDR3 Dual Channel Speicher Kit ist mit Heatspreadern ausgestattet und macht optisch einen sehr guten Eindruck.
In dem aktuellen OC Bericht wurde das 2x2GB DDR3 Speicher Kit umfangreich übertaktet, um die Ergebnisse der CSX OC Module innerhalb und ausserhalb der Spezifikationen zu testen.







Vielen Dank für die Unterstützung ...

Ganz herzlichen Dank für die Zusendung des CSXO-CEC3-1333-4GB-KIT 4GB PC3 10600 / DDR3 1333 CL9 Kits durch den Hersteller CompuStocx.

Das 4 GB CSX Original Kit besteht aus 2x 2048 MB 240-pin DIMM DDR3-1333 Speichermodulen und liegt derzeit bei einem Preis von ca. 100 Euro (Stand 01/2010).
Speichermodule sind sowohl über CompuStocx als auch bei unseren Sponsoren erhältlich.





Die Lieferung der beiden 2048MB PC3-10600 Module ...

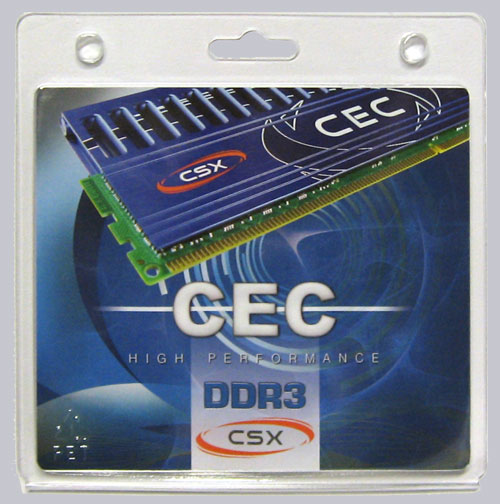

In dieser Kunststoff Verpackung befinden sich die beiden gut geschützten Speichermodule:

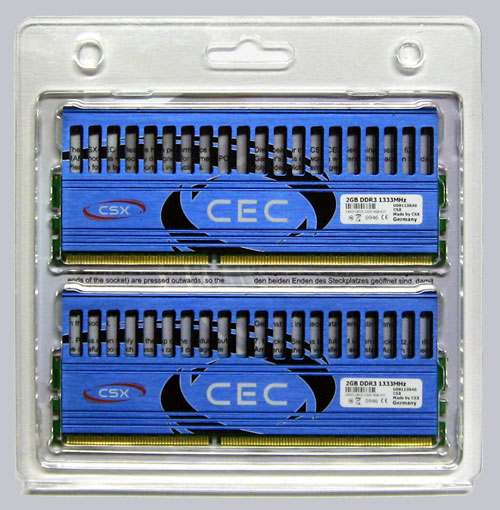

Auf der Rückseite kann man bereits einen ersten Blick auf die Speichermodule werfen:





Das ist im Lieferumfang enthalten ...

Die CompuStocx CEC DDR3 Module wurden zusammen mit einer kurzen Einbau Anleitung geliefert.
Sehr positiv ist hierbei, daß auf dem Faltblatt nochmal alle wichtigen technischen Daten aufgeführt sind.
Das ist sehr vorbildlich und leider nicht immer selbstverständlich, obwohl gerade bei Speichermodulen die Daten für den ordnungsgemäßen Betrieb im PC oder Mac sehr wichtig sind.

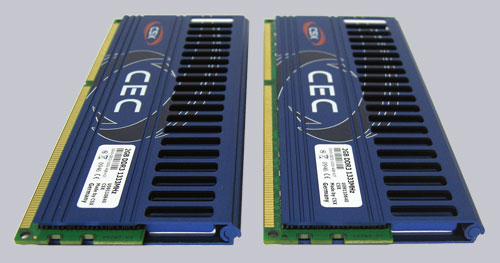

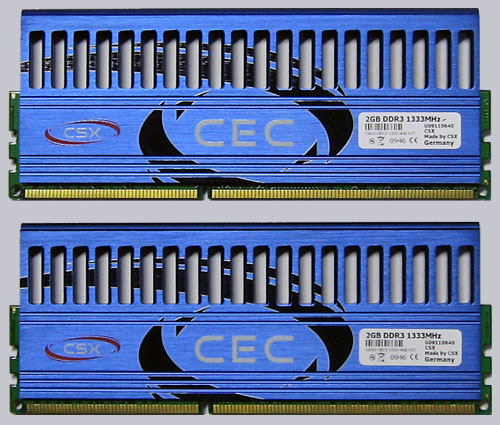

Hier ist ein Bild der beiden CSX DDR3 Speichermodule:





Die technischen Daten ...

Hersteller CompuStocx CSX original
Artikel Nummer CSXO-CEC3-1333-4GB-KIT
10014306
Speicher 4GB kit (2048MBx2)
Ausführung 240-pin DIMM
Typ DDR3 PC3-10600
Modulbelegung 128M x 8
DIMM Typ UNBUFFERED
Fehler Korrektur NON-ECC
Geschwindigkeit DDR3 1333 (200 MHz * 6,66)
Spannung 1.50 Volt
Memory Timing 9-9-9-24 2T (CAS-TRCD-TRP-TRAS)





Besonderheiten und sonstige Features ...

Auf den Speicherbausteinen wurde ein Kühlkörper (heat spreader) angebracht, der auch bei hohen Spannungen und höheren Taktraten für eine geringe Temperatur der Speichermodule sorgt.
Somit erreicht man eine längere Lebensdauer und bessere Ergebnisse beim Übertakten, wobei für letzteres oftmals höhere Spannungen entscheidend sind.
Offiziell sind die Module von CSX allerdings lediglich für JEDEC Standard Werte von 1,50 Volt für DDR3 Module ausgelegt.





Keine 4GB beim Booten, sondern nur 3GB im BIOS oder nur ca. 3GB im Betriebssystem ...

Je nach Betriebssystem und BIOS Einstellung kann es vorkommen, daß beim Booten lediglich Speichergrößen von ca. 3GB anstatt der 4GB angezeigt werden.
4GB Speichergrößen bzw. DDR, DDR2 oder DDR3 RAM Größen mit mehr als der 2GB sind nach wie vor ein Thema für sich.
Hier auf ocinside.de ist eine Anleitung unter anderem mit einer Tabelle, wieviel RAM die Betriebssysteme unterstützen.





Benchmark Werte und Test Ergebnisse ...

Kommen wir nun zum wichtigsten Teil des Testberichts, die höchste stabile Performance.
Die Test Ergebnisse wurden mit einem ASRock M3A790GXH/128M Mainboard und einer AMD Phenom II 710 X3 CPU durchgeführt, die je nach Referenztakt und Speichertakt mit unterschiedlicher Frequenz betrieben wird.
Der CPU Multiplikator bleibt bei allen Frequenzen auf 13x, da eine Angleichung der CPU Frequenz mittels Multiplikator
in halben Schritten zu ungenau wäre.
Als Betriebssystem wird Microsoft Windows 7 RC Ultimate Edition verwendet.
Mittels der Software Memtest86 wurde die Stabilität überprüft und SiSoft Sandra Lite 2009 SP3 wurde als
Benchmark Programm eingesetzt, da es umfangreiche Einstellungsmöglichkeiten und einen schnellen Vergleich bietet.
Die jeweils aktuellste Version von SiSoftware Sandra 2009 steht übrigens auf unserem Server zum Download bereit und
kann dadurch noch schneller runtergeladen werden. Die Benchmarks sind sogar in der kostenfreien Lite Version enthalten.

Zunächst wird die maximal mögliche Frequenz der Speichermodule bei Default 1,50 Volt (bzw. 1,53) bestimmt.
Hierzu wird der Speichertakt mit einem fest eingestellten Speichertiming von 8-8-8-24 2T und Default Spannung
in kleinen Schritten erhöht, solange der ausführliche Test mittels dem Programm Memtest86 noch fehlerfrei durchläuft.
Damit ist durch die recht lange Testzeit gewährleistet, daß diese Frequenz bei den Modulen wirklich stabil arbeitet.

Die höchstmögliche Frequenz lag mit den Timings 8-8-8-24 2T (CAS-TRCD-TRP-TRAS) und 1,53 Volt lediglich bei 700 bzw. 1400 MHz, also nur knapp über den üblichen 666/1333 MHz.

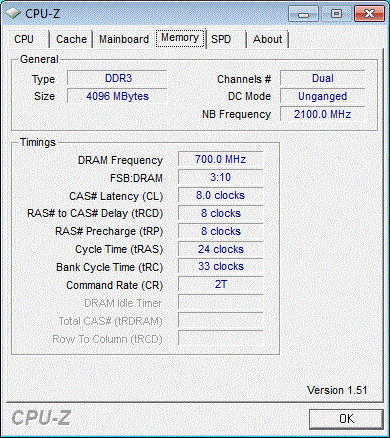

Hier ist ein Snipping Screenshot von CPU-Z bei 700 / 1400 MHz und 8-8-8-24 2T mit 1,53 Volt:



Mit einer höheren Spannungen oder mit geringeren Timings waren zwar etwas höhere Frequenzen möglich, da die Frequenzwerte und Timings direkt voneinander abhängig sind.
Offiziell gibt die Firma CSX allerdings lediglich eine Spannung von 1.50 Volt an, ohne daß man die Gewährleistung verliert.
Natürlich wurden die Module trotzdem mit höheren Spannungen getestet und das Ergebnis wurde leider kaum besser.
Denn selbst mit 2.00 Volt wurden mit dem Test Kit bei CL8 lediglich knapp über 700 MHz (DDR-1400) erreicht.

Der Vergleich sämtlicher DDR3 Speichermodule wird im Benchmark mit den Default 1.53 Volt durchgeführt,
womit bei den CompuStocx 4GB Modulen nur fehlerfrei Werte bis 1400 MHz erreicht wurden.
Diese höchstmögliche Taktung bei der Default DDR3 Spannung wird normalerweise mit zwei weiteren Einstellungen verglichen.
Zum einen werden die Speichermodule bei 200 MHz Referenztakt x6,66 = 1333 MHz mit SPD Werten getestet
(die SPD Werte werden vom Hersteller im SPD IC vorgegeben).
Zum anderen wurde die höchstmögliche Frequenz mit der erlaubten Hersteller Spannung bei 8-8-8-24 2T ermittelt.
Da die höchste Spannung bei diesen Modulen allerdings mit der niedrigsten Spannung identisch ist, entfällt der zweite Test bei diesen CSXO-CEC3-DDR3 Modulen.

Bei einer Frequenz von ca. 667 MHz wurden die Timings mit den Autosettings durch das SPD EEPROM auf 9-12-12-30 2T (CAS-TRCD-TRP-TRAS) eingestellt.

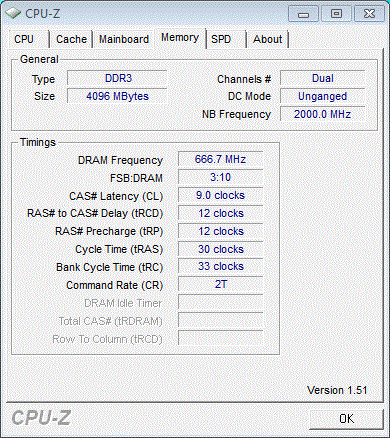

Hier ist ein Snipping Screenshot von CPU-Z bei 666.7 / 1333 MHz und 9-12-12-30 2T:



Hier sind die Ergebnisse der SiSoftware Sandra 2009 Benchmark Reihen:

Frequenz
Timing
Speicher
Spannung
RAM Bandbreite
Int Buff'd iSSE2
Speicherbus
Bandbreite
Speicher
Latenzzeit
210 MHz * 6,66 = 1400 MHz
fest (8-8-8-24 2T)
1.53 Volt
12,68 GB/s
21,88 GB/s
80 ns
210 MHz * 6,66 = 1400 MHz
fest (8-8-8-24 2T)
1.53 Volt
12,68 GB/s
21,88 GB/s
80 ns
200 MHz * 6,66 = 1333 MHz
SPD (9-12-12-30 2T)
1.53 Volt
11,83 GB/s
20,84 GB/s
92 ns

Die Speicherbusbandbreite ist übrigens kein Benchmark Wert, sondern der Wert, der sich recht einfach aus dem
jeweiligen Speichertakt errechnen läßt und nur zum Vergleich der Benchmarks dient.

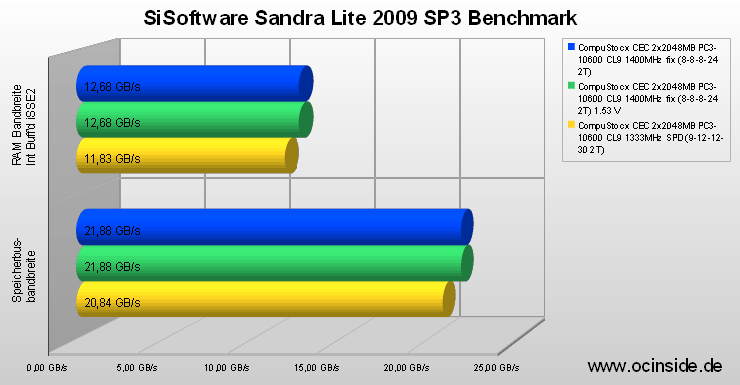

Hier sind die Benchmark Werte als Grafik:



Hier ist ein direkter Vergleich der Benchmark Ergebnisse von einigen DDR3, DDR2 und DDR Speichermodulen:



Das CompuStocx PC3-10600 Kit konnte mit der JEDEC Standard Spannung von 1,50 Volt nur sehr geringfügig übertaktet werden und lag damit nur knapp über dem zuvor getesteten CSX Original PC3-10600 4GB Speicher Kit ohne RAM Kühler.
Bei den Testmodulen konnte selbst eine starke Erhöhung der Speicherspannung kaum höhere Ergebnisse erzielen und gerade hier sollten die Stärken eines OC Speichermoduls liegen.





Fazit und Gesamteindruck ...

Das CompuStocx PC3-10600 4GB Original CSX RAM Kit CSXO-CEC3-1333-4GB-KIT konnte trotz der guten Kühlung mit Heatspreadern nur geringfügig übertaktet werden.

Es ist damit eher zur Aufrüstung bei Standard Spannungen und Default Timings ausgelegt.
Optisch gesehen ist das CSX PC3-10600 4GB RAM Kit zwar durchaus interessant, die Leistung bei Standardwerten ist ebenfalls gut und das beiliegende Faltblatt ist vorbildlich, allerdings lagen die Übertaktungsergebnisse deutlich unter den Erwartungen.

Alles in allem ist das DDR3 Kit mit den Ergebnissen eher für OEM PC Systeme interessant und weniger für den High-End Übertakter. Für den oberen OverClocking Bereich wäre ganz klar die Diablo Serie von CSX zu bevorzugen, die bereits als DDR2 Ausführung in der Redaktion ocinside.de Hardware Test Rubrik übertaktet wurde.
