2x Mach Xtreme Technology MX-DS Fusion 60GB SATA3 2,5" SSD im RAID Test

Die Einleitung ...

Eine SSD zu langsam ?
Heute testen wir zwei 60GB SSDs im RAID0 Verbund.
Vor kurzem haben wir eine Mach Xtreme Technology MX-DS Fusion 60GB SATA3 SSD getestet, die allerdings nicht mit der Spitze der bislang auf ocinside.de getesteten SSDs mithalten konnte.
Nun werden wir an einem SATA3 Controller zwei SSD als RAID 0 testen und sind gespannt, wie sich die beiden Solid State Drives im Striping gegen die bislang getesteten SSDs schlägt.







Vielen Dank für die Unterstützung ...

Vielen Dank für die Unterstützung an Caseking.de mit der Mach Xtreme Technology MX-DS Fusion 60GB 2,5" SSD.

Eine Mach Xtreme DS Fusion 60GB SATA3 2,5" SSD MXSSD3MDSF-60G hat derzeit einen Preis von ca. 100 Euro (Stand 05/2012).

Die MX DS Fusion SSD 2,5" Serie beinhaltet derzeit folgende Modelle:
Mach Xtreme Technology MX-DS Fusion 60GB MXSSD3MDSF-60G
Mach Xtreme Technology MX-DS Fusion 120GB MXSSD3MDSF-120G
Mach Xtreme Technology MX-DS Fusion 240GB MXSSD3MDSF-240G
Mach Xtreme Technology MX-DS Fusion 480GB MXSSD3MDSF-480G
Anders als bei den zuvor getesteten Crucial SSDs (siehe Crucial C300 Test oder Crucial m4 Test) variiert die Schreibgeschwindigkeit bei der Mach Xtreme Technology MX-DS Fusion SSD Serie mit SF2281 Controller je nach Kapazität nur geringfügig.
Man erhält somit bereits beim Kauf der kleinsten 60GB SSD eine hohe Lese- und Schreibperformance.

Hier kann man die Mach Xtreme Technology MX-DS Fusion SSD preiswert kaufen.





Die Lieferung der beiden Mach Xtreme Technology MX-DS Fusion 60GB SATA3 SSDs ...

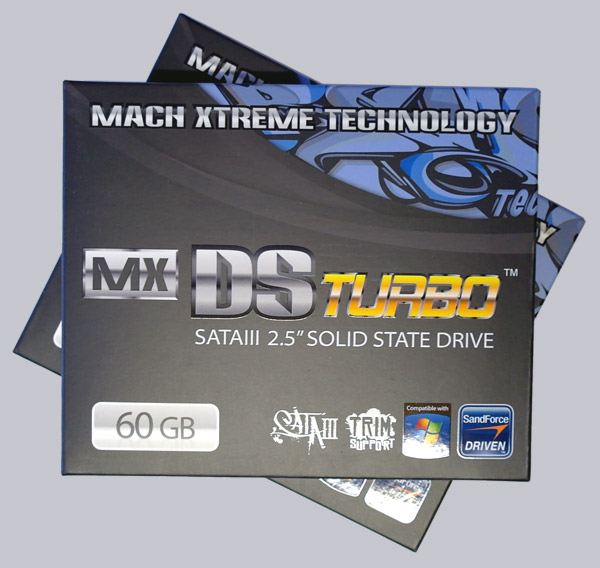

Hier sieht man die beiden Kartons der MX-DS Fusion SSD von Mach Xtreme Technology, wobei bei unseren Testmustern auf der Vorderseite MX DS TURBO stand:





Das ist im Lieferumfang enthalten ...

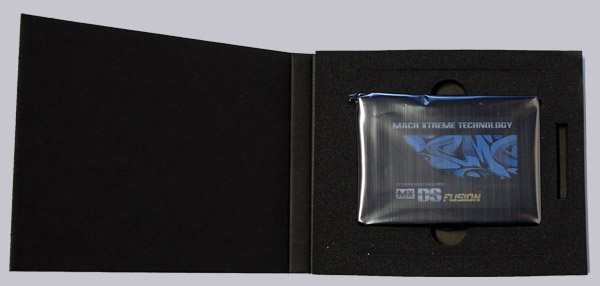

Im Karton waren dann die bestellten Mach Xtreme Technology MX-DS Fusion 2,5" SSDs.

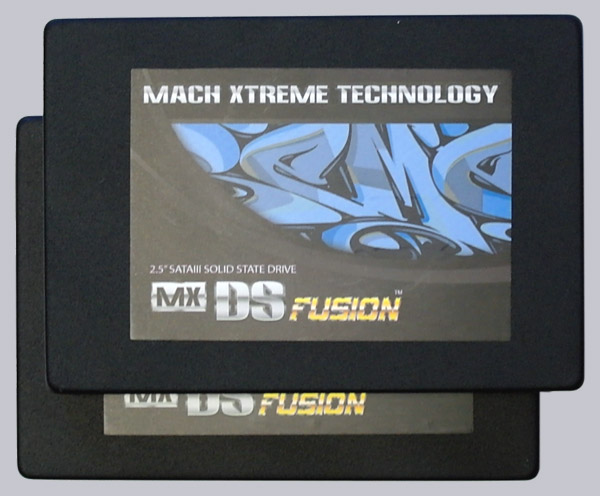

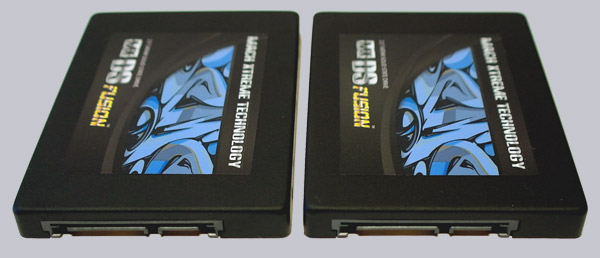

Das folgende Bild zeigt die Oberseite der beiden 2,5" Mach Xtreme Technology DS Fusion 60GB SSDs:

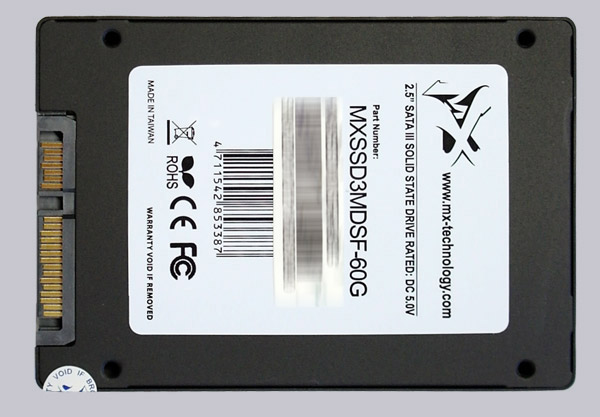

Auf der Rückseite sieht man die vollständige Modellbezeichnung MXSSD3MDSF-60G und auf der linken Seite sieht man den SATA3 Anschluss mit Datenanschluss und der Spannungsversorung.
Die SATA3 Anschlüsse sind identisch mit konventionellen SATA2 und SATA3 Festplatten, so daß man die SATA3 SSD mit langsamerer Geschwindigkeit an einer SATA2 Schnittstelle betreiben kann.
Wir haben die beiden SSDs an einem SATA3 Controller getestet:

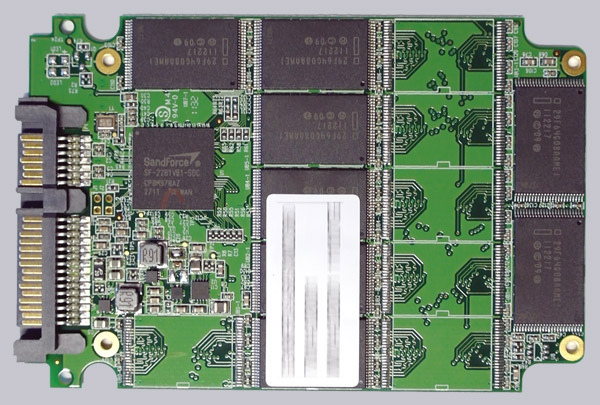

Hier sieht man den SandForce 2281 Controller IC und die insgesamt acht Intel 29F64G08AAME1 25nm Multi Level Cell NAND Bausteine der SATA3 SSD mit jeweils 8GB Kapazität, so daß man insgesamt auf 64GB bzw. 60GB abzüglich Overprovisioning kommt:

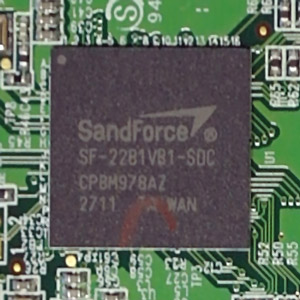

Hier ist nochmal ein Bild des SandForce 2281 Controller ICs mit der genauen Bezeichnung SF-2281VB1-SDC:

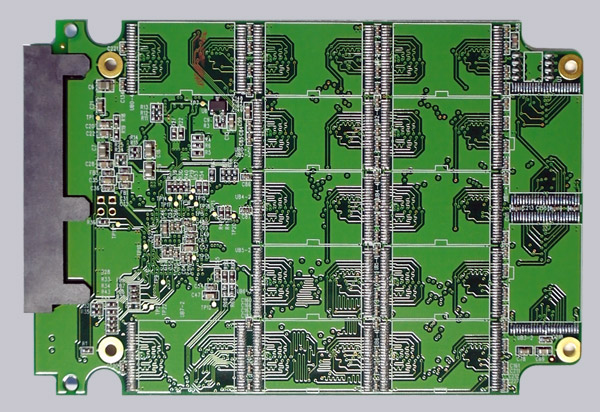

Die Platinenrückseite sieht bei der 60GB Variante ziemlich leer aus, bei der 120GB SSD wäre diese Seite ebenfalls bestückt:





Die technischen Daten laut Hersteller...

Hersteller Mach Xtreme Technology
Artikel Nummer MXSSD3MDSF-60G
Kapazität 60GB
Schnittstelle SATA3 6Gb/s
Cache -
Controller Sandforce 2281
Flash Typ Intel MLC - Multi-Level-Cell
Ausführung 2,5" (99,8 x 69,63 x 9,3mm)
Gewicht 80 gramm
Geschwindigkeit Lesen bis zu 530 MB/s / Schreiben bis zu 490 MB/s
Zugriffszeit <0,1
Stromaufnahme 1,6 Watt Standby / 2,8 Watt im Betrieb
MTBF 2 Millionen Stunden
Sonstiges TRIM Support, GC Support, Hot Plug Support





SSD Firmware Update ...

Vor den Tests und Benchmarks haben wir zunächst die Firmware auf den aktuellsten Stand gebracht.
Das ist bei der SSD mit Sandforce 2281 Controller sinnvoll, da es bei den aktuelleren Firmware Versionen deutliche Performance Verbesserungen gab.
Die SSD hatte im Lieferzustand die Firmware Version 3.30.
Zum Testzeitpunkt wurde bei Mach Xtreme Technology die Version 3.32 zur Verfügung gestellt, die wir mit dem MX DS Field Updater aktualisiert haben.





RAID Einrichtung ...

Die RAID Einrichtung ist im Grunde recht einfach:
- zunächst schließt man beide SSD Laufwerke an einem RAID fähigen Controller z.B. auf dem Mainboard an.
- dann aktiviert man im BIOS oder mittels Jumper den RAID Controller (zusätzliche Hinweise im Handbuch beachten) und stellt den SATA Controller im BIOS von IDE bzw. AHCI auf RAID um.
- beim nächsten Start geht man nun mit der dargestellten Tastenkombination (bei ASRock z.B. CTRL+F) in das RAID BIOS.
- dort legt man den gewünschten RAID Verbund an.

Um erstmal nur zwei einfache RAID Verbund Möglichkeiten zu nennen (es gibt noch einige weitere Kombinationen):
RAID1 spiegelt die Laufwerke, um zwei oder mehr Laufwerke auf Kosten der Größe möglichst ausfallsicher reduntant zu betreiben.
RAID0 striped die Laufwerke, um zwei oder mehr Laufwerke auf Kosten der Ausfallmöglichkeit mit höherer Performance zu betreiben, also ohne Redundanz.

Da wir eine höhere SSD Geschwindigkeit erreichen möchten, richten wir ein RAID-0 Striping ein.
Zunächst mit einer Stripe Blockgröße von 64KB und dann nochmal im Vergleich dazu mit einer Stripe Größe von 128KB.
Gigabyte Boundary bleibt auf ON, Fast Init auf ON und Cache Mode auf WriteThru.

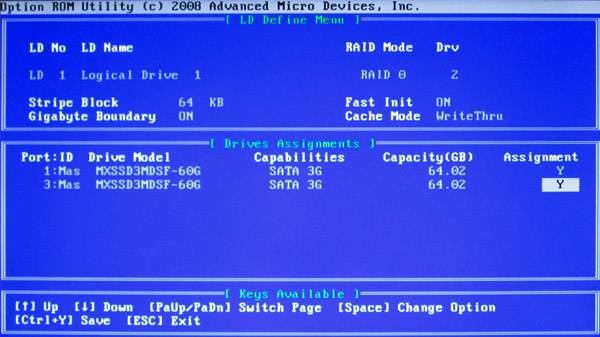

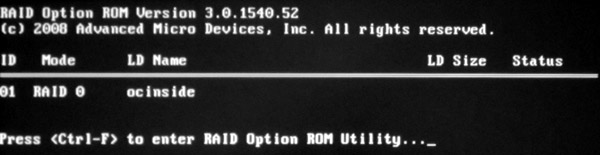

Hier sieht man einen Screenshot vom RAID BIOS ROM, wo beide 64 GB SSD Laufwerke mit RAID0 zu einer 128 GB SSD als logisches Laufwerk zusammengefasst werden, um eine höhere Performance zu erreichen.



Nach dem Erstellen des RAID Arrays starten wir den PC neu und sehen nun das neue Logische Laufwerk, dem wir den LD Namen ocinside vergeben haben, welches wir nun im Windows wie ein gewöhnliches Laufwerk partitionieren und formatieren können.





Benchmark Werte und Test Ergebnisse ...

Kommen wir nun zu den Benchmark Ergebnissen.
Die Testergebnisse werden derzeit bei SATA3 Laufwerken mit einem ASRock 890GX Extreme3 Mainboard durchgeführt.
Als Betriebssystem wird derzeit Microsoft Windows 7 Ultimate Edition eingesetzt.

Mit folgender SSD Benchmark Software wurden die beiden Laufwerke auf die mögliche Geschwindigkeit überprüft und verglichen:

AS SSD Benchmark 1.4.3704.27281 - Download
ATTO Disk Benchmark v2.46 - Download

Im RAID Test wurde erst zum Vergleich ein Benchmark Test einer SSD ohne RAID0 Einrichtung am RAID Controller getestet, dann wurden zwei SSDs am RAID Controller als RAID0 mit 64KB Blockgröße getestet und dann wurden nochmal zwei SSDs am RAID Controller als RAID0 mit 128KB Blockgröße getestet.
Um etwas mehr Übersicht zu erhalten, wurden im RAID Test die anderen Benchmark Tests ausgelassen, die wir zusätzlich bei den SSD Einzeltests der Redaktion ocinside.de verwenden.

AS SSD Benchmark Ergebnis ...

Die AS SSD Benchmark Werte bieten einen sehr guten Anhaltspunkt zu der maximal möglichen Lese- und Schreibgeschwindigkeit, der Geschwindigkeit bei kleineren Dateien und deren jeweilige Zugriffszeit.

Im RAID Modus wurde am SATA3 Controller wie im IDE Modus trotz korrektem Alignment eine deutlich schlechtere Performance als im AHCI Modus erreicht.
Die maximale Transferrate einer SATA2 Schnittstelle wurde mit den 186,39MB/s bei weitem noch nicht überschritten, so daß eine SATA3.0 Schnittstelle für diese SSD zumindest mit diesem Benchmark Tool noch nicht nötig gewesen wäre.
Die Schreibgeschwindigkeit lag im IDE Test mit AS SSD ungefähr bei niedrigen 56,28 MB/s.
Im Vergleich dazu lag die Performance der SSD (siehe Mach Xtreme Technology MX-DS Fusion 60GB Einzeltest) mit dem gleichen SATA3 Controller im AHCI Modus bei 198,90 MB/s Lesen und bei 73,24 MB/s Schreiben.

Im RAID Modus liegt die Gesamtscore der MX-DS Fusion mit diesen Werten bei 196 Punkten, im Vergleich dazu lag die Score im AHCI Modus bei 268 Punkten.

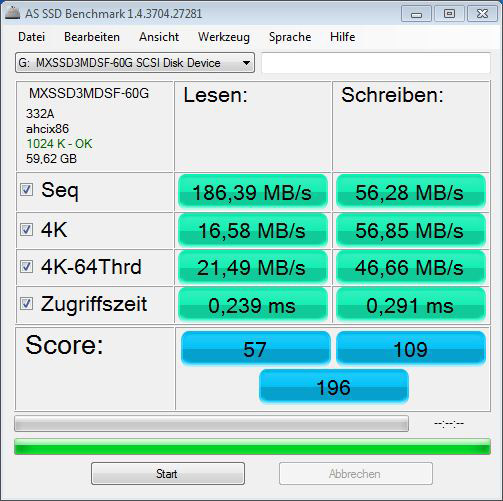

Hier ist ein Snipping Screenshot der AS SSD Benchmark Werte (SATA3, 1x SSD am RAID Controller):



Im RAID0 Verbund bleibt die Gesamtkapazität ungefähr bei den 2x 60 GB, also ca. 120 GB (117,34GB bei 64KB und 119,13GB bei 128KB Block), aber die Performance erhöht sich deutlich und das ist genau das, was wir erreichen wollten.

Im RAID 0 mit 64KB Blockgröße erreichten die beiden Mach Xtreme Technology MX-DS Fusion 60GB SSDs ungefähr einen Lesewert von 350,11 MB/s und einen Schreibwert von 114,51 MB/s.
Die Benchmark Werte sind damit nahezu doppelt so hoch, wie die Werte einer einzelnen SSD.

Als RAID 0 liegt die Gesamtscore der beiden MX-DS Fusion mit diesen Werten bei 333 Punkten, im Vergleich dazu lag die Score einer ADATA S511 120GB im IDE Modus bei 311 Punkten und im AHCI Modus bei 488 Punkten und die bislang schnellste Crucial m4 256GB SSD im IDE Modus bei 325 Punkten im AHCI Modus bei 530 Punkten.

Hier ist ein Snipping Screenshot der AS SSD Benchmark Werte (SATA3, 2x SSD am RAID Controller als RAID0 64KB):



Im RAID 0 mit 128KB Blockgröße erreichten die beiden Mach Xtreme Technology MX-DS Fusion 60GB SSDs nur etwas geringere Werte, dafür aber eine etwas größere Gesamtkapazität von 119,13 GB anstatt der 117,34 GB bei 64 KB Blocksize.

Hier ist ein Snipping Screenshot der AS SSD Benchmark Werte (SATA3, 2x SSD am RAID Controller als RAID0 128KB):

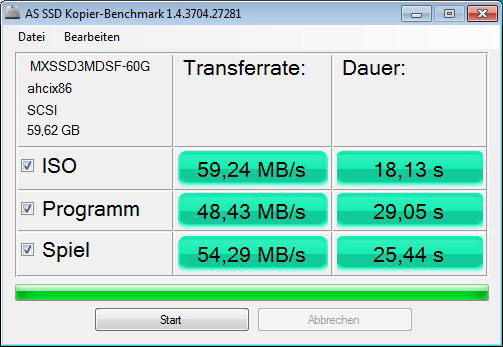

Um einen Eindruck von der Geschwindigkeit zu erhalten, ist hier noch ein Snipping Screenshot des AS SSD Kopier-Benchmark (SATA3, 1x SSD am RAID Controller):



Auch bei den AS SSD Kopier-Benchmark Ergebnissen sind die beiden SSD Festplatten im RAID 0 nahezu doppelt so schnell geworden (SATA3, 2x SSD am RAID Controller als RAID0 128KB):



Bei den AS SSD Kopier-Benchmark Ergebnissen ist die Blockgröße von 128KB nur bei der ISO Messung etwas vorteilhafter, wie man auf dem folgenden Screenshot sehr schön erkennen kann (SATA3, 2x SSD am RAID Controller als RAID0 128KB):



Der Vergleich der AS SSD Benchmark Ergebnisse wird bei jedem neuen HDD/SSD Test erweitert.
Hier sieht man bereits einige SSDs im Vergleich zu der Mach Xtreme Technology MX-DS Fusion 60GB 2,5" SSD im IDE Modus, im AHCI Modus, im RAID Modus und im RAID 0 Verbund mit 64KB und 128KB Blockgröße, wobei die Grafik demnächst wieder mit neuen SSD Laufwerken aktualisiert wird.
Bei der Gesamtscore wird die Spitze momentan noch von der Crucial m4 256GB SSD angeführt, die im AHCI Modus selbst deutlich höhere Geschwindigkeiten erreichen konnte, als das RAID0 Gespann der beiden MX-DS Fusion 60GB SSDs.
Auch die Mach Xtreme Technology MX-DS Turbo 120GB SSD erreicht im AHCI Modus noch eine deutlich höhere Gesamtscore im AHCI Modus.
Allerdings sind beiden preiswerten Mach Xtreme Technology MX-DS Fusion 60GB SSDs im RAID-0 deutlich schneller als die bis dato getesteten SSD im IDE Modus.

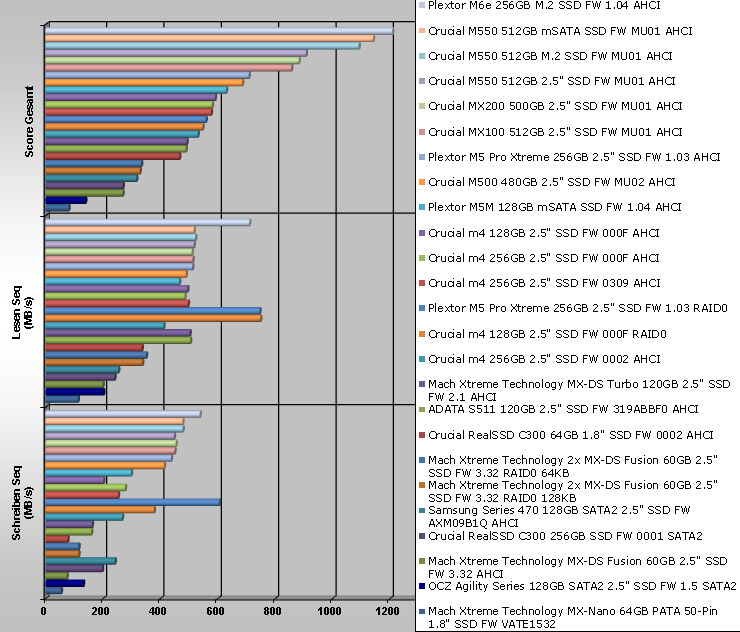

Hier ist ein Vergleich der AS SSD Benchmark Werte, die nach und nach mit weiteren neuen Laufwerken erweitert werden:



ATTO Disk Benchmark Ergebnis ...

Die ATTO Disk Benchmark Werte geben einen sehr guten Überblick, wie sich die Schreib- und Lesegeschwindigkeit bei unterschiedlichen Dateigrößen verhalten.
Die gemessenen Werte sind allerdings maximale Werte, die wie anhand der vorigen Benchmarks ersichtlich ist, nicht mit den kontinuierlichen Übertragungsraten verwechselt werden sollten.

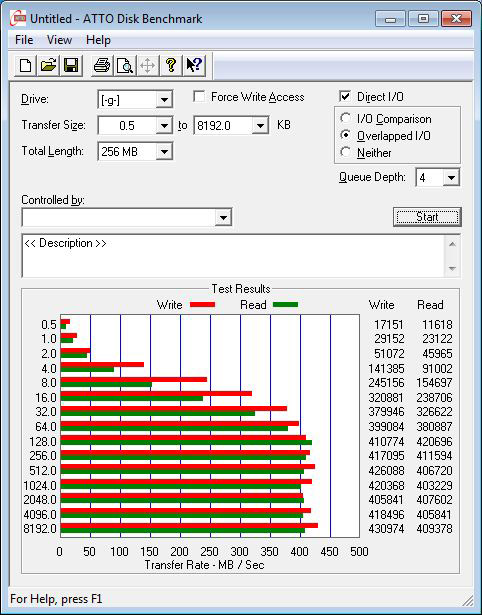

Hier ist ein Snipping Screenshot der ATTO Disk Benchmark Werte (SATA3, 1x SSD am RAID Controller):



Sowohl die Schreibgeschwindigkeit (rot), als auch die Lesegeschwindigkeit (grün) der beiden SSDs ist im RAID0 Verbund nahezu doppelt hoch, wie die Bandbreite einer einzelnenen SSD am RAID Controller.

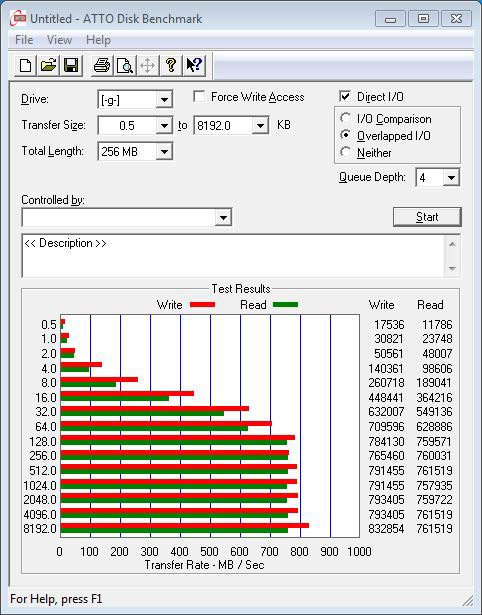

Hier ist ein Snipping Screenshot der ATTO Disk Benchmark Werte (SATA3, 2x SSD am RAID Controller als RAID0 64KB):

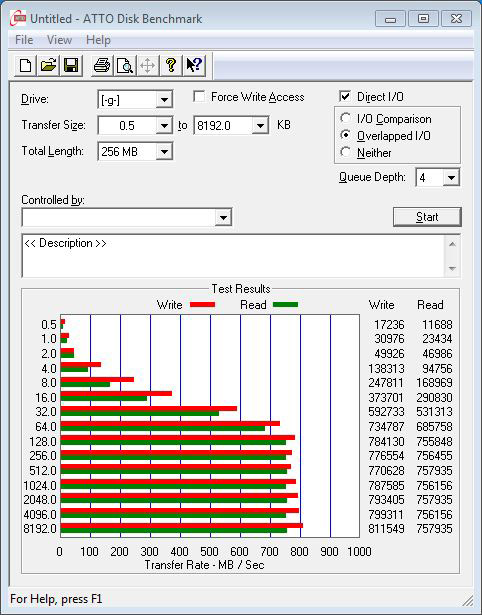

Hier ist ein Snipping Screenshot der ATTO Disk Benchmark Werte (SATA3, 2x SSD am RAID Controller als RAID0 128KB):



Diese ATTO Disk Benchmarkwerte werden nun bei einem kleinen Transfer von 32KB und einem großen Transfer von 8192KB verglichen.
Das Säulendiagramm beinhaltet bereits einen Vergleich zu der Hitachi Deskstar 7K1000.C 1TB Festplatte, der OCZ Agility 120GB SSD, der Crucial 256GB C300 RealSSD und weiteren SSDs, wobei sich die beiden Mach Xtreme Technology MX-DS Fusion SSDs im RAID 0 Verbund bei beiden gemessenen Transfergrößen deutlich an die Spitze setzen können.

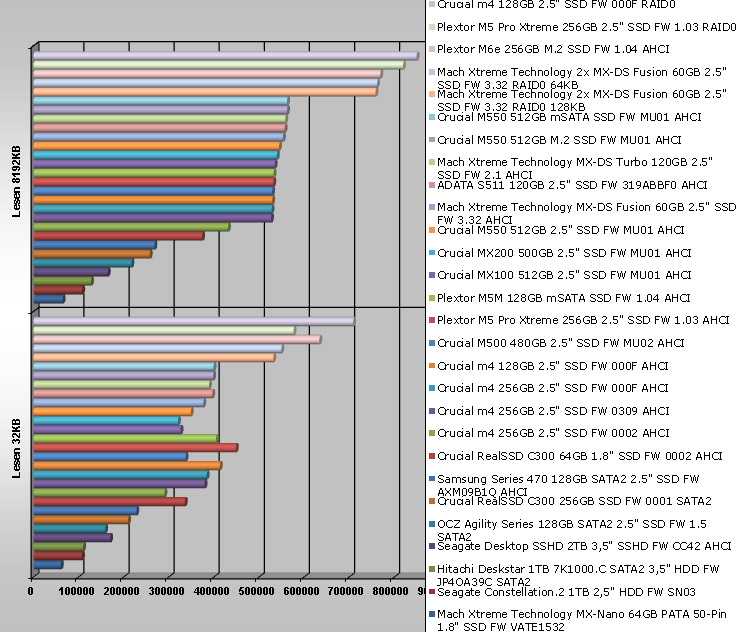

Hier ist ein Vergleich der ATTO Disk Benchmark Werte, die nach und nach mit weiteren neuen Laufwerken erweitert werden:





Fazit und Gesamteindruck ...

Die beiden Mach Xtreme Technology MX-DS Fusion 2,5" 60GB SATA3 SSD MXSSD3MDSF-60G erreichten an der SATA3 Schnittstelle im RAID-0 Verbund eine nahezu doppelt so hohe Performance wie im Einzelbetrieb ohne AHCI und sogar die bislang höchsten Maximalwerte im ATTO Disk Benchmark.

Im Test wurde die beiden Mach Xtreme Technology MXSSD3MDSF-60G 60GB MLC Solid State Drive mit SandForce Controller und 25nm Intel NAND im RAID Verbund getestet und erreichten paarweise erwartender Weise ungefähr die doppelte Übertragungsgeschwindigkeit im Vergleich zu einer der beiden SSDs am RAID Controller.
Rein von der Lese- und Schreibperformance erreichten Burstraten in ATTO sogar die bislang höchsten Werte.
Allerdings werden bei den AS SSD Benchmarkwerten auch schnell die Nachteile klar, die der onBoard SATA3 Controller im Vergleich vom RAID Modus zum AHCI Modus hat.
Denn ähnlich wie der Controllerbetrieb im IDE Modus sinken die Werte vom Controller im RAID Modus rapide ab und haben zudem einige weitere Nachteile bei der Technologie und der Ansprechung im Windows bzw. TRIM, GC, NCQ, Hotplug, etc.
Desweiteren ist natürlich die Wahrscheinlichkeit doppelt so hoch, daß eine der beiden SSDs im RAID0 ausfällt und somit die gesamten Daten verloren sind.

Last but not least dauert der Bootvorgang mit aktiviertem RAID BIOS ungefähr 20-30 Sekunden länger als ohne RAID BIOS.
Ein Microsoft Windows 7 Ultimate Bootvorgang dauerte vom Windows Start bis zum Windows Login Screen ca. 11 Sekunden.
Inklusive Mainboard BIOS und RAID BIOS dauerte ein Microsoft Windows 7 Ultimate Bootvorgang ca. 45 Sekunden.

Alles in allem ist ein RAID 0 Verbund mit den beiden Mach Xtreme Technology MX-DS Fusion 60GB SSDs also nur bedingt sinnvoll, auch wenn sich z.B. die ATTO Benchmark Performance nahezu verdoppelt.
Solange man die Daten regelmäßig sichert, die SSD Kapazität nicht vollständig ausnutzt und ggf. einfach nur unzufrieden mit der Leistung einer einzelnen SSD ist, kann man selbstverständlich trotzdem Vorteile aus dem SSD RAID 0 Verbund ziehen.
Sicherlich wird es demnächst nochmal ein Vergleich zu weiteren Solid State Drives im RAID 0 auf ocinside.de zu sehen geben, denn eine möglichst hohe Performance bei möglichst geringen Kosten ist sicherlich der Wunsch vieler Leser.
