| Hersteller |
ENMIC
(NMC) |
| Bezeichnung |
8KAX+ |
| Typ / Chipsatz |
SocketA / AMD 761 |
Maße
|
o 10mm (35 mm Radius) vom
Sockel bis zum nächsten Elko bzw. Bauteil - siehe Fit
for Fan.
Die Gesamtgröße beträgt 305 x 245mm. |
| Slots |
+ 6x pci, 1x AGP (4x),
2x DDR PC2100 / PC1600 (insgesamt max. 1 GB RAM) |
| Anschlüsse |
++ 1x Floppy, 2x UDMA100
(Via VT686B), 2x seriell, 1x parallel, 2x PS/2,
4x USB (Kabel für 2x int. USB Ausführung im Lieferumfang
enthalten), IrDA Anschlußmöglichkeit,
1x Gameport, AC97 Sound onboard (3x int. Aux, 1x optional Frontpanel
Speaker out, Line in, Mic.)
WakeOnLan, WakeOnModem und 3x Lüfter |
| Vcore |
++++ Jumper von der Usprungs-Spannung
bis +0,4 Volt in 0,1 Volt Schritten - max. > 2,25 Volt |
| Multiplikator |
+++ Im Bios nicht veränderbar
/ Per DIP-Switch von 5x bis 12,5x |
| FSB |
++++ Im Bios von 100MHz
bis 166 MHz / Jumper * von 100 MHz auf
133 MHz |
| VIO |
+ VIO nicht veränderbar,
aber per Jumper kann man die Spannung des
DDR Speicher-Moduls von 2,5 Volt bis 2,9 Volt in 0,1V Schritten ändern. |
| Performance* |
++++ Werte mit Geforce
2 MX und Detonator 6.47 !
Duron 700@700 MHz (7x100) 4174 Punkte bei 3DMark 2000 und 6,12 Punkte
bei Final Reality
Duron 700@933 MHz (7x133) 4279 Punkte bei 3DMark 2000 und 6,72 Punkte
bei Final Reality |
Handbuch und
Beschriftung |
+++ Gute, vollständige
Mainboard Beschriftung und sehr ausführliches Handbuch. |
| Gesamteindruck |
+++ ENMIC hat es mal wieder geschafft
mit ein paar aussergewöhnlichen Features
den Übertaktern das Leben einfacher zu gestalten.
Absolut erwähnenswert wäre da z.B. der Jumper zur Vcore
Erhöhung, der einem zwar keine
sehr feine Justierung der Vcore ermöglicht, aber dafür
die Ursprungs-Vcore um bis zu 0,4 Volt
anheben kann.
Wer also auf seiner CPU die L7 Brücken mit einem Bleistift
verbindet um 1,85 Volt zu erhalten,
kann mit dem Plus von 0,4 Volt schlappe 2,25 Volt Core Spannung
aus dem Board kitzeln !
ENMIC verwendet hierzu den FB (korrektur) Pin des Spannungsreglers,
der mittels Widerstandreihe gegen Masse geschaltet wird.
Kleiner Tip am Rande - Wer noch etwas mehr Spannung benötigt,
kann auch mehrere Jumper
des Blocks gleichzeitig belegen !!!
Desweiteren ist es möglich, die Spannung des DDR Moduls auf
bis zu 2,9 Volt zu erhöhen,
was einem in Zusammenhang mit der aktiven Kühlung des AMD 761
Chipsatzes geradezu verleitet,
den FSB um einiges höher zu betreiben. Mein Apacer PC-2100
CL2 Testmodul von Overclockers.de
konnte durch die höhere Spannung trotz FSB Übertaktung
absolut stabil auf CL2 betrieben werden.
Durch die Hardwareseitige Multi-Änderung kann man eine 100
MHz FSB CPU ohne weiteres
mit 133 MHz bzw. mit bis zu 166 MHz ! betreiben.
Die fehlende VIO Erhöhung stellt aber bei der Grafikkarten
Übertaktung ein kleines Minus dar.
Zudem ist mir bei den Testversuchen ein kleiner Bug aufgefallen,
der aber sicherlich in Kürze
durch eine neue BIOS-Version behoben werden kann:
* Wenn man den FSB per Jumper auf 133
MHz stellt und damit evtl. keinen Erfolg hatte,
kann den Jumper zwar wieder auf 100 MHz zurückstellen, aber
der FSB bleibt leider
solange auf 133 MHz stehen, bis man in's BIOS geht und den FSB dort
wieder auf 100 MHz stellt.
Falls man den PC aber durch zu hohe Übertaktung nicht mehr
starten kann, bleibt einem nichts
anderes übrig, als das CMOS per Jumper zurückzusetzen
:-(
Ingesamt gesehen ist das 8KAX+ Board nicht nur für Übertakter
empfehlenswert und
ENMIC versüßt einem den Kauf des Boards mit der bekannten
7-Segment Postcode Anzeige,
guter Stabilität (auch bei höheren System-Bus Frequenzen)
und einer überdurchschnittlich
guten Performance.
In kürze wird es auch die Pro Version mit dem zusätzlichen
Raid Controller geben.
Hier auf ocinside.de gibt's natürlich auch noch eine passende
Vcore und VIO Lötanleitung ;-)
|

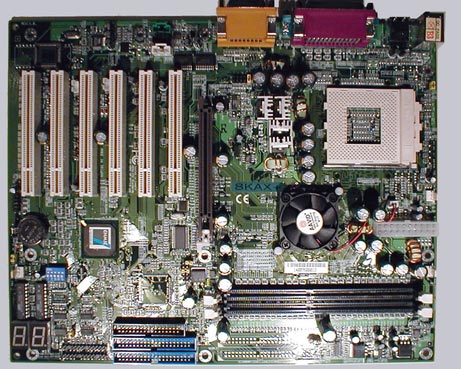

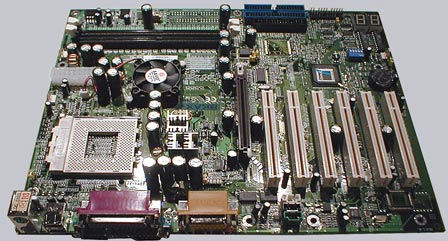

| Bild |
|
|
