Gesamteindruck

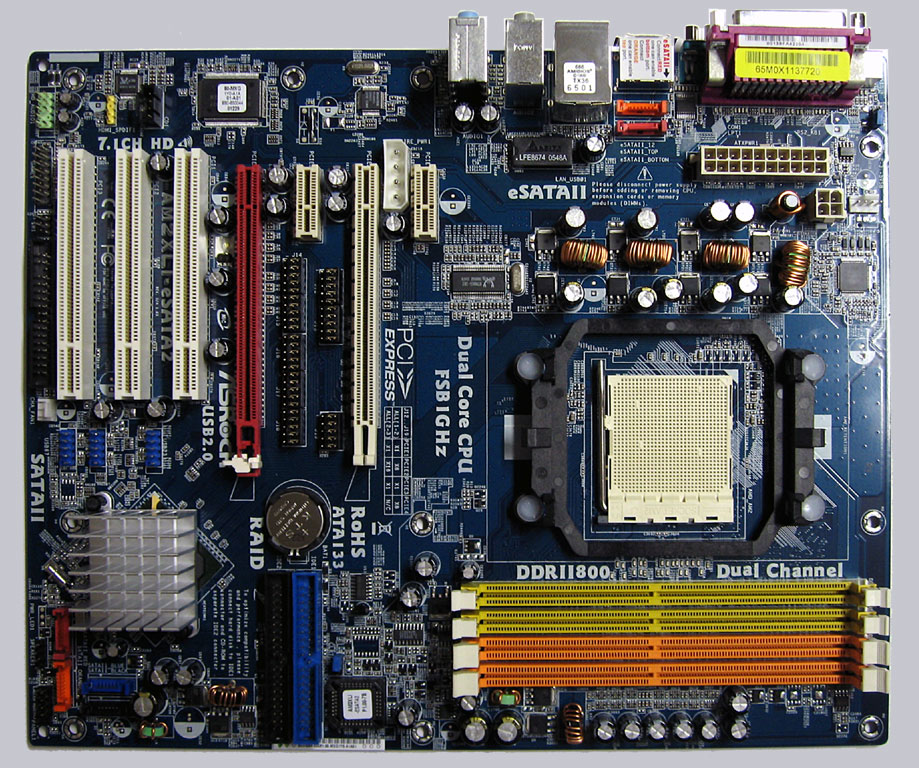

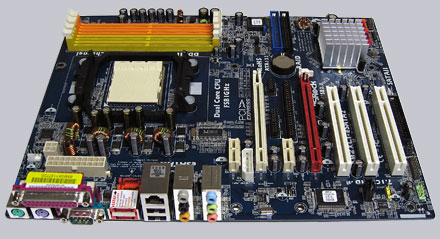

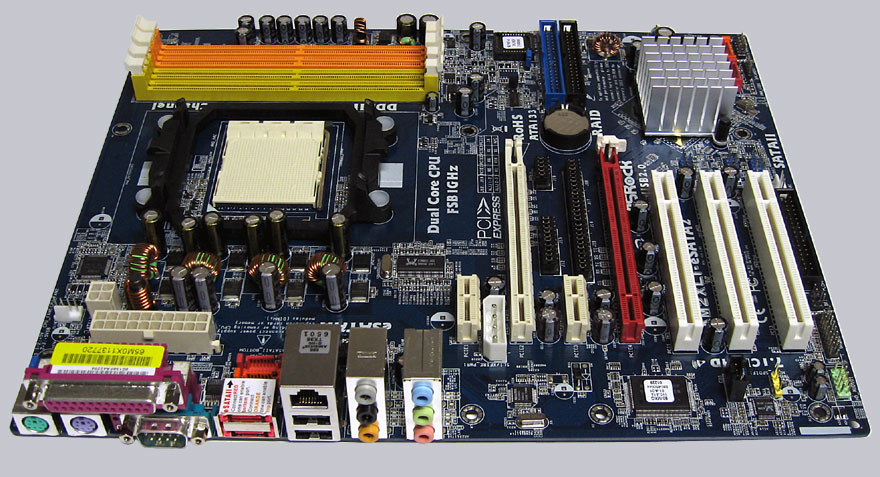

+++ Das ASRock AM2XLI-eSATA2 Mainboard liegt bei einem Preis von ca. 69 Euro (11/2006) und
ist damit im unteren Preissegment der Sockel AM2 Mainboards .

Nach mehr als 20 verschiedenen AMD Sockel 939 und Sockel 754 Mainboard Reviews und
dem kürzlich veröffentlichten AM2 Upgrade Bericht werden nun die bereits gut verbreiteten
AMD Sockel AM2 Mainboards umfangreichen Tests unterzogen.
Zum besseren Vergleich der Sockel 939, 754 und AM2 Mainboards wurde eine CPU mit gleicher
Taktrate ausgewählt und lediglich der Speicher auf die neuen 240-pin DDR2 Module geändert.
Der Performanceunterschied ist somit also weiterhin sehr gut vergleichbar.

Wie bereits in den vorigen PCIe SLI (2 PCIe Grafikkarten Steckplätze) Reviews erwähnt,
bieten die meisten SLI Mainboards aufgrund der genormten ATX Größe nur Platz für 2 PCI Slots,
wobei es ASRock dank dem guten Board Layout gelungen ist, trotz der zwei PCIe SLI Slots für die
beiden Grafikkarten alle 3x PCI Steckplätze und zwei weitere PCIe 1x Slots unterzubringen.

Das AM2XLI-eSATA2 Board bietet zwei PCIe 8x Slots, wobei ein Slot als PCIe 16x
gejumpert werden kann, falls nur eine Grafikkarte verwendet werden soll.
Je nach verwendeter Grafikkarte und Anwendung ist der Performance Unterschied von 16x zu 8x
sehr gering, so daß die PCIe 8x Anbindung im Vergleich zu zwei 16x PCIe Slots kaum festellbar ist.

Das ASRock AM2XLI-eSATA2 kann mit bis zu 4 DDRII Speichermodulen bestückt werden und
ist je nach verwendetem Betriebssystem bis maximal 8 GB Arbeitsspeicher aufrüstbar.
Die Belegung für die DUAL Channel Speicher Unterstützung ist im Handbuch aufgeführt und
sollte bei der Bestückung eingehalten werden.

Das Board bietet zudem 2x IDE Anschlüsse für bis zu 4x konventionelle ATA 133 Festplatten,
4x SATA-II Anschlüsse die auch im RAID 0/1 betrieben werden können und 2x eSATA-II Ports
(für externe Festplatten), die zum Betrieb intern an zwei der vier S-ATA II Ports
angeschlossen werden müssen.
ASRock hat dem Mainboard zusätzlich eine bootfähige CDROM und eine Kurzanleitung für die
ordnungsgemäße Installation der Serial ATA II Ports beigelegt, worin alle Informationen aufgeführt
sind, damit auch eine neue Installation von Windows XP oder Windows Vista auf Anhieb gelingt.

Zudem gibt es 2x USB 2.0 Anschlüsse am ATX-Panel, drei interne USB 2.0 Stecker für bis zu
6 weitere optionale USB Ports und onBoard 10/100 LAN mit WoL Unterstützung (Wake on LAN).

ASRock setzt mittlerweile glücklicherweise den neuen onBoard RealTek ALC-888 Soundchip ein,
der sowohl den vollen 7.1 Surround Sound ausgibt, als auch digitale Ausgabemöglichkeiten bietet.
Dies ist hinsichtlich dem Microsoft Windows Vista Betriebssystem sehr vorteilhaft,
da man hiermit das Vista Premium und Vista Basic Logo erhalten kann und die volle Unterstützung
gewährleistet sein sollte.

Hier ist ein Bild vom aktuellen ALC 888 8-Kanal Soundchip ...

Kommen wir nun zu den BIOS Optionen und der BIOS Übertaktung.
AMI BIOS gerecht gelangt man nicht wie üblich über die Del/Entf Taste in das BIOS,
sondern über die "F2" Taste.
Neben umfangreichen Speichertiming Einstellungen wie z.B. der Änderung der Speicherfrequenz
von 200 MHz über 266 MHz und 333 MHz auf bis zu 400 MHz (DDR2 400/533/667/800)
bietet das BIOS einen Host-Takt von 150 MHz bis 400 MHz und einen HT (HyperTransport)
Teiler von 1x bis 5x (200-1000 MHz).
Erfreulich ist hierbei die wahlweise asynchrone oder synchrone CPU/PCIe Taktung bei fest
eingestelltem PCI Takt von 33,33 MHz - 37,5 MHz.

Durch die asynchrone Taktung ist eine Übertaktung auf 280 MHz Referenztakt gelungen,
was bei der AMD Athlon64 3000+ Sockel AM2 CPU mit dem festen 9x Multiplikator immerhin
ein Ergebnis von ca. 2500 MHz ergab.

Das Ergebnis wurde mit der Default Chipsatz Spannung erreicht und kann durch eine Erhöhung
der Spannung sicherlich nochmals etwas gesteigert werden, allerdings wird es für den ULi Chipsatz
ab ca. 290-300 MHz Referenztakt ziemlich schwierig weiterhin stabil zu arbeiten.

Im BIOS findet man zusätzlich noch umfangreiche Einstellungen für die Speicher Spannung (VCCM)
und die CPU Spannung (Vcore).

Desweiteren gibt es im Hardware Health Menu vom BIOS neben der CPU Temperatur
alle wichtigen Monitoring Werte wie z.B. die Chipsatz Temperatur, die Lüfter Geschwindigkeiten,
Vcore Spannung, Versorgungsspannung und eine Option für die temperaturgeregelte Lüftersteuerung.

Fazit:
Das ASRock AM2XLI-eSATA2 Sockel AM2 PCIe (SLI) Mainboard bietet gute Features
zum Übertakten, eine klasse Performance und jede Menge Ausstattung für wenig Geld.

Zu der Ausstattung gehören neben 7.1 Surround Sound über sechs Klinkenbuchsen,
zwei 8x PCI Express Slots, drei PCI Slots und vier DDR2 Slots auch jede Menge Zubehör bei dem
flotten Sockel AM2 Board.
Wer mit einem gewöhnlichen 100 MBit LAN Anschluss aufgrund seiner 100 MBit Switch auskommt,
kann bei diesem Board durchaus ein gutes Schnäppchen machen und der Windows Vista Zukunft
gelassen entgegensehen.

Hiermit möchte ich mich nochmals ganz herzlich bei ASRock für die Unterstützung bedanken.
