| Hersteller |
 |
| Bezeichnung |
8TCX2+ |
| Typ / Chipsatz |
SocketA / VIA KT266A Chipsatz |
Maße
|
o 10mm (35 mm Radius) vom
Sockel bis zum nächsten Elko bzw. Bauteil - siehe Fit
for Fan.
Die Gesamtgröße beträgt 305 x 245mm. |
| Slots |
++ 6x pci, 1x AGP (4x),
3x DDR PC2100 / PC1600 (insgesamt max. 3,0 GB RAM) |
| Anschlüsse |
++ 1x Floppy, 2x UDMA100
(Via VT8233), 2x seriell, 1x parallel, 2x PS/2,
6x USB (Kabel für 2x int. USB Ausführung im Lieferumfang
enthalten), IrDA Anschlußmöglichkeit,
1x Gameport, AC97 Sound onboard (3x int. Aux, ext. Speaker out, ext.
Line in, ext. Mic.)
WakeOnLan, WakeOnModem und 3x Lüfter |
| Vcore |
+++ Im Bios von 1,5 Volt
bis 1,85 Volt 0,1 Volt Schritten / Jumper nicht verfügbar |
| Multiplikator |
++++ Im Bios von 6x bis
15x / Jumper nicht verfügbar |
| FSB |
++++ Im Bios von 100 MHz
bis 200 MHz / Jumper von 100 MHz auf 133 MHz |
| VIO |
+ VIO nicht veränderbar,
aber im BIOS kann man die Spannung der Speicher Module (VDIMM)
von 2,5 Volt bis 3,2 Volt in 0,1V Schritten (+0,7 V) ändern. |
| Performance* |
++++ Werte mit Geforce
2 MX und Detonator 6.47 !
Duron 700@800 MHz (8x100) 4206 Punkte bei 3DMark 2000 und 5,87 Punkte
bei Final Reality
Duron 700@800 MHz (6x133) 4263 Punkte bei 3DMark 2000 und 6,62 Punkte
bei Final Reality |
Handbuch und
Beschriftung |
++++ Sehr gute, vollständige
Mainboard Beschriftung und sehr ausführliches Handbuch
in Deutsch und Englisch ! |
| Gesamteindruck |
+++ Das ENMIC 8TCX2+ ist im Gegensatz
zum Vorgänger (8TCX+) mit dem neuen KT266-A
Chipsatz ausgestattet, der dem Board nochmals einen deutlichen Performance
Vorteil
verschaffen kann.
Gerade beim systemlastigeren Final Reality Benchmark konnte das
Board im Speicherdurchsatz
mit 6.62 Punkten einen großen Vorsprung zum 8TCX+ mit 6,12
Punkten dazu gewinnen.
Wie schon zuvor erwähnt ist die gute Ausstattung so ziemlich
gleich geblieben.
Die 3 DDR (Double Data Rate) Speicher Steckplätze können
laut Handbuch mit bis zu
3 GB RAM ausgestattet werden.
Wie bei den meisten ENMIC Boards kommt natürlich auch die Übertaktbarkeit
nicht zu kurz,
wobei die Vcore auf bis zu 1,85 Volt geändert werden kann und
der Multipliaktor derzeit
auf den Faktor 15 einstellbar ist (15 x 166MHz FSB = ~2,5 GHz genügt
ja auch erstmal).
Und wem ein Multiplikator von 15x nicht reichen sollte, der kann
immernoch auf die
bekannte interaktive
Malanleitung / interaktive
XP Malanleitung zurückgreifen ;-)
Die fehlende VIO Erhöhung wird wie auch bei der AMD 761 Version
mit der VDIMM kompensiert,
obgleich man hiermit nunmal leider nicht die Grafikkarte übertakten
kann, sondern lediglich
den Speichermodulen mehr Spannung geben kann.
Aber selbst ohne VIO Erhöhung konnte ich auch das neuere 8TCX2+
Board problemlos mit
166 MHz FSB betreiben !
Eine 1600+ Athlon XP CPU gab bei diesem Board kein Grund zur Sorge,
lief absolut einwandfrei
und konnte die Geschwindigkeit vollends auskosten.
Ingesamt gesehen ist das 8TCX2+ Board ein klasse Board, was auch
übertakter Herzen
höher schlagen läßt.
Es überzeugt auch bei stärkerer Übertaktung des FSB
mit hoher Stabilität,
wobei die wichtigen Spannungswerte bei hoher Belastung nicht in
die Knie gezwungen werden konnten.
Alle Spannungswerte, Lüfterdrehzahl, etc. bekommt man im übrigen
bei jedem Systemstart durch
das neue MAGIC HEALTH DISPLAY sehr übersichtlich zu Gesicht.
ENMIC hat diesem Board auch wieder die bekannte 7-Segment Postcode
Anzeige spendiert,
die bei Problemen zur Fehlererkennung dienen kann.
Wem die maximale Vcore von 1,85 Volt nicht reicht, findet hier die
passende
Vcore Lötanleitung !
Hiermit möchte ich mich nochmals ganz herzlich bei ENMIC
für die Unterstützung bedanken.
|

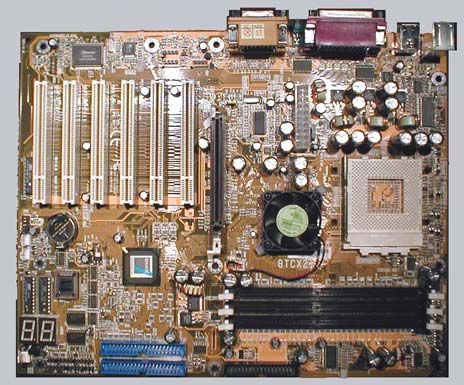

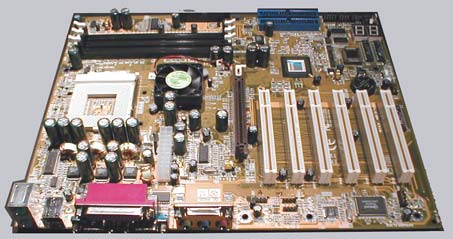

| Bild |
|
|
