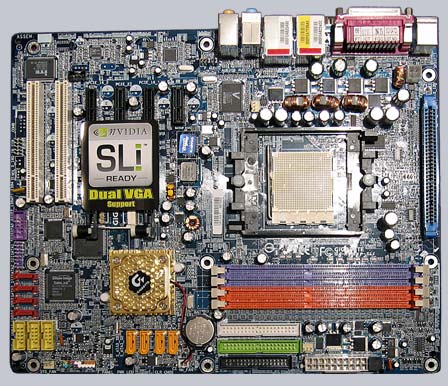

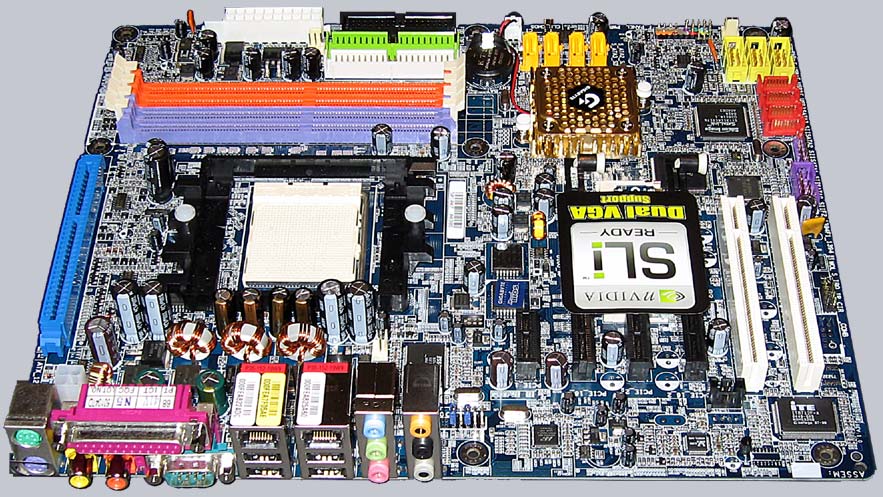

Hersteller Gigabyte
Bezeichnung GA-K8NXP-SLI
Typ / Chipsatz Sockel 939 / nVidia nForce4 SLI Chipsatz
Maße
+ 18 mm (39 mm Radius) vom Sockel bis zum nächsten Elko bzw. Bauteil - siehe Fit for Fan.
Die Gesamtgröße beträgt 305 x 244mm.
Slots +++ 2x pci, 2x PCI Express 2x16/2x1, 4x DDR PC2100 - PC3200 (max. 4GB RAM)
Anschlüsse +++++ 1x Floppy, 4x UDMA133, 8x SATA II RAID 0+1 (4x Sil3114), 1x seriell, 1x IrDA,
1x parallel, 2x PS/2, 2x onBoard 10/100/1000 Mbps base-T Ethernet LAN (1x Vitesse 8201 phy
und 1x Marvell 8053+), 10x USB 2.0/1.1 (6x davon int. USB Ausführung, Slotblende für 4x int.
im Lieferumfang enthalten), 3x IEEE1394b Firewire (2 davon optional), 1x WLAN Karte 802.11 b/g
1x K8DPS Dual Power System Karte, 8-Kanal AC'97 RealTek ALC850 onboard mit
6x 3.5 mm Klinkenbuchsen (1x int. CD in, ext. S/PDIF In, ext. S/PDIF Out, ext. Line in, ext. Mic, ext. Front out, ext. Side out, ext. Rear out, ext. Center/Subwoofer), 3x Lüfter Anschluss und
1x NB Lüfter Anschluss (belegt aktiv Kühler).
Vcore ++++ Im BIOS von 0.80 Volt bis 1.75 Volt
Multiplikator ++++ Im BIOS von 4x bis 25x (höchste Multi je nach CPU) und 1x bis 5x HT
Host Takt ++++ Im BIOS von 200 - 400 MHz (PCIe 100 - 150 MHz)
VIO,VDD,etc. ++++ VDDR +0.1 - +0.2 / VPCIe +0.1 - +0.3 / V HT-Link +0.1 - +0.3
Performance**** ++++ Benchmark Wert mit AMD Athlon 64 3000+ Venice Prozessor.
1x Gigabyte GV-NX66T128VP Nvidia 6600 GT PCIe Grafikkarte: 8044 Punkte bei 3DMark 2003
2x Gigabyte GV-NX66T128VP Nvidia 6600 GT PCIe Grafikkarte: 13826 Punkte bei 3DMark 2003
Handbuch und
Beschriftung
++++ Sehr gut lesbare, vollständige Mainboard Beschriftung,
ein sehr ausführliches Mainboard Handbuch in Englisch und eine Kurzübersicht zum Schnelleinstieg.

Gesamteindruck



++++ Das GA-K8NXP-SLI Sockel 939 PCIe SLI Board kostet derzeit ca. 140 Euro (02/2006)
und liegt damit im oberen Preissegment der Sockel 939 PCI Express SLI Mainboards.

Auf den ersten Blick mag der Preis ziemlich hochpreisig klingen, aber wenn man die beiden Kartons
des Mainboards öffnet (einer reicht bei diesem Board nicht), wird einem recht schnell klar,
worauf Gigabyte bei diesem Board wert legt.

Ausstattung, Ausstattung und nochmals Ausstattung !

Das GA-K8 NXP-SLI bietet so umfangreiche Features, daß es schon schwer fällt, alles in einem
Testbericht aufzuführen.
Fangen wir aber einfach vorne an ...

Wie bereits in den letzten PCIe Reviews erwähnt, wird der Platz auf den mit 2 PCIe 16x Karten
bestückten Boards ziemlich knapp, so daß (trotz der technischen Möglichkeit mehrere pci Slots
ansteuern zu können) leider nur 2 pci Steckplätze zur Verfügung stehen.
Da bei diesem Board bereits eine pci W-LAN Karte enthalten ist, bleibt also letztendlich
noch ein pci Slot für interne pci Erweiterungen übrig.

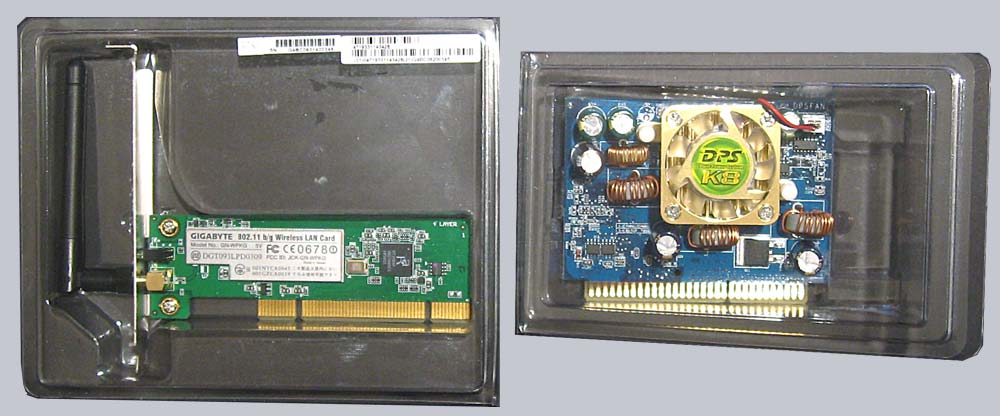

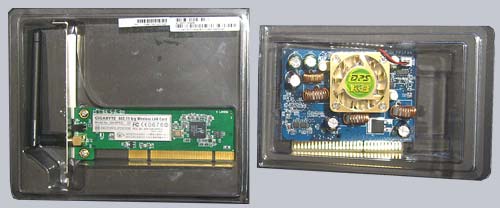

Hier ein Bild der Wireless LAN Karte (links) und einer speziellen Dual Power Karte (rechts):

Zum vergrössern anklicken !



Ich denke das kann man aber sicherlich gut verschmerzen, da die meisten extra Komponenten,
wie z.B. eine DVB-T/C/S Fernsehkarte, Scanner, oder ähnliches Zubehör ohnehin über den
Highspeed USB 2.0 Port angeschlossen werden.
Und nahezu alle anderen denkbaren Features sind bereits intern auf dem Mainboard vereint.

Der onBoard nVidia nForce4 SLI Chipsatz bietet vier S-ATA II RAID (0/1/0+1) Anschlüsse
mit bis zu 3 GB/s Datendurchsatz, zusätzlich hat Gigabyte dem K8NXP SLI noch einen Sil 3114
Chip für vier weitere S-ATA Festplatten spendiert.

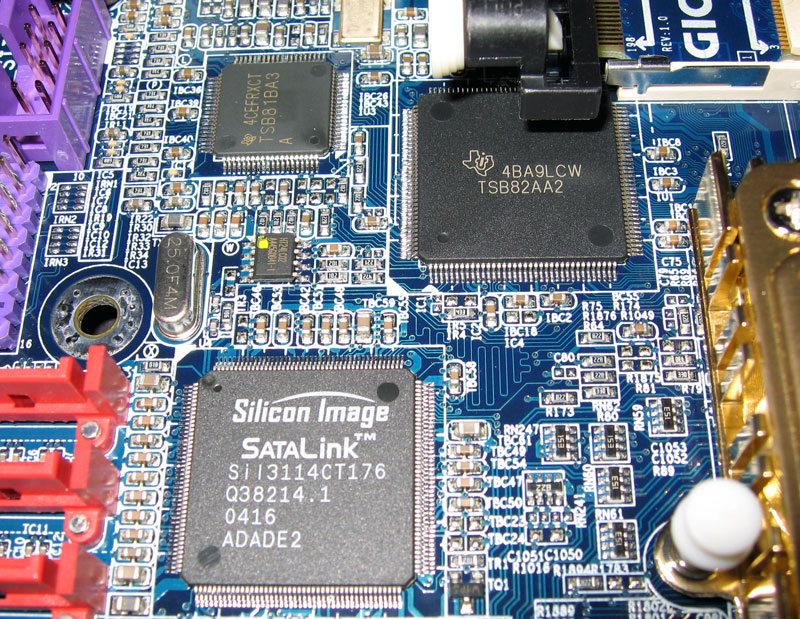

Hier ein Bild vom zusätzlichen Silicon Image SATA Controller:

Zum vergrössern anklicken !



Dann gibt es noch 2 Anschlüsse für bis zu 4 UDMA 133 Festplatten und 4 DDR Speichermodul
Slots mit DUAL-Channel Unterstützung.
Als Soundchip verwendet Gigabyte den bekannten 8-Kanal ALC 850 Chip, der mit den insgesamt
6 Klinkenbuchsen ohne weitere Adapterkarten die vollen 8 Sound Kanäle ausgibt.

Und last but not least bietet das Board zwei 10/100/1000 Netzwerk Anschlüsse !!!
(1x Vitesse 8201 und 1x 1x Marvell 8053+).
Sicherlich ist das nicht für jeden interessant, aber 2 LAN Anschlüsse helfen bei Heim Netzwerken
ohne Switch und ohne Router, wo man z.B. einen LAN Anschluß für DSL verwenden kann und
den anderen mittels Crossover Kabel an einen weiteren PC anschließen kann.
Dank Full autonegotiation kann zur Direkverbindung auch ein herkömmliches Kabel verwendet werden.

Und wer nun noch etwas vermisst, kann höchstens die Firewire (IEEE1394b) Anschlüsse meinen,
die das Board selbstverständlich ebenfalls in dreifacher Ausführung zur Verfügung stellt.

Alles in allem also eine spitzen Gesamtausstattung !

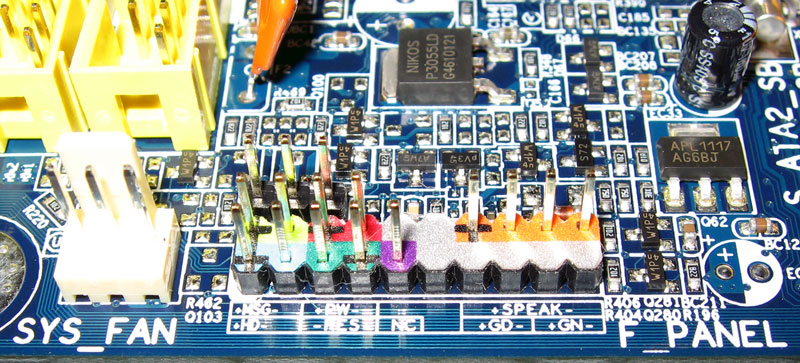

Alle Anschlüsse sind übrigens vorbildlich farbig markiert und bei den LED Anschlüssen sind diese
sogar mit einem kleinen "+" Zeichen in der Stiftleiste gekennzeichnet:

Zum vergrössern anklicken !



Aber Features sind nicht alles im Leben, deshalb sehen wir uns jetzt das BIOS etwas genauer an.

Im BIOS befinden sich einige Optionen für die Übertaktung, die zum Teil erst mit der versteckten
Tastenkombination CTRL + F1 zugänglich gemacht werden.
Das Advanced Chipset Menü wird bei Gigabyte erst im BIOS sichtbar und auswählbar,
nachdem man einmalig diese Tastenkombination ausgeführt hat.
Hier verbergen sich erweiterte Einstellungen wie z.B. der HT-Takt und die Speichertaktung.
Alle anderen Spannungseinstellungen wie z.B. Vcore (CPU), VDDR (Speicher), PCIe Core Spannung
und HT-Link sind auch ohne CTRL + F1 änderbar.
Die Host Frequenz ist von 200-400 MHz einstellbar, die Speicherfrequenz geht von 100-200 MHz
bzw. dem max. Speichertakt und die PCIe Frequenz ist asynchron von 100-150 MHz änderbar.
Und einer umfangreichen Übertaktung des SLI-Boards steht auch dank dem aktiven Chipsatz Kühler
absolut nichts im Weg !

Das K8NXP SLI Mainboard verfügt übrigens über 2 BIOS Bausteine, die wahlweise z.B. zum Test
von BIOS Beta Versionen angesprochen werden können.

Fazit: Das Gigabyte GA-K8NXP-SLI Sockel 939 PCI Express Mainboard bietet mit Abstand
die umfangreichste Grundausstattung, die ein Board wohl bieten kann.
Bis zu 8x S-ATA Festplatten, 4 Parallel-ATA/IDE Festplatten, 2x LAN, 1x W-LAN, 10x USB,
8-Kanal Sound, 2x PCIe 16 Grafikkarten Slots und vieles mehr lassen keine Wünsche mehr offen.
Die Übertaktung der Komponenten wird dank aktivem Chipsatz Kühler, Dual Power System (6-phase)
CPU Stromversorgung, umfangreichen Spannungs- und Frequenz Einstellungen zum Kinderspiel und
läßt wohl bei jedem Overclocker die Freudentränen aus den Augen kullern.
Alles in allem also wirklich ein spitzen Board der Sockel 939 Oberklasse.

Aus diesem Grund sehe ich mich schon fast genötigt, diesem "Hammer" Board mit Freude
die begehrte Redaktion ocinside.de Overclocking Dream Auszeichnung 02/2006 zu verleihen !

Hiermit möchte ich mich auch nochmals ganz herzlich bei Gigabyte für die Unterstützung bedanken.


Zum vergrössern anklicken !

Zum vergrössern anklicken !

**** Die Sockel 939 PCIe Mainboard Tests ab dem 01.11.2005 basieren auf einem AMD Athlon 64 3000+ Venice,
1x (bzw. bei SLI Systemen 2x) Gigabyte GV-NX66T128VP Nvidia 6600 GT PCI Express Grafikkarten und
folgender Software Konfiguration:
Microsoft Windows XP SP2, DirectX 9.0c, Forceware 81.85 Grafikkartentreiber und 3DMark 2003.
Sämtliche Benchmark Ergebnisse dienen lediglich als Vergleich der ungefähren Mainboard Performance.
