Installation …
Der Assassin IV ist mit allen gängigen CPU Sockeln von Intel und AMD kompatibel. Dazu gehören beispielsweise die Sockel LGA 1700, 1200 und 1150 und bei AMD die Sockel AM4 und AM5, um die interessantesten Vertreter zu nennen. Wir zeigen im Folgenden beispielhaft und in groben Zügen die Montage des Kühlers auf einem AMD AM5 System. Für die genauen Einzelheiten sollte die sehr gut beschriebene Montageanleitung von Deepcool herangezogen werden, die dem Kühler in Papierform beiliegt und auch online als PDF Datei bereitgestellt wird.

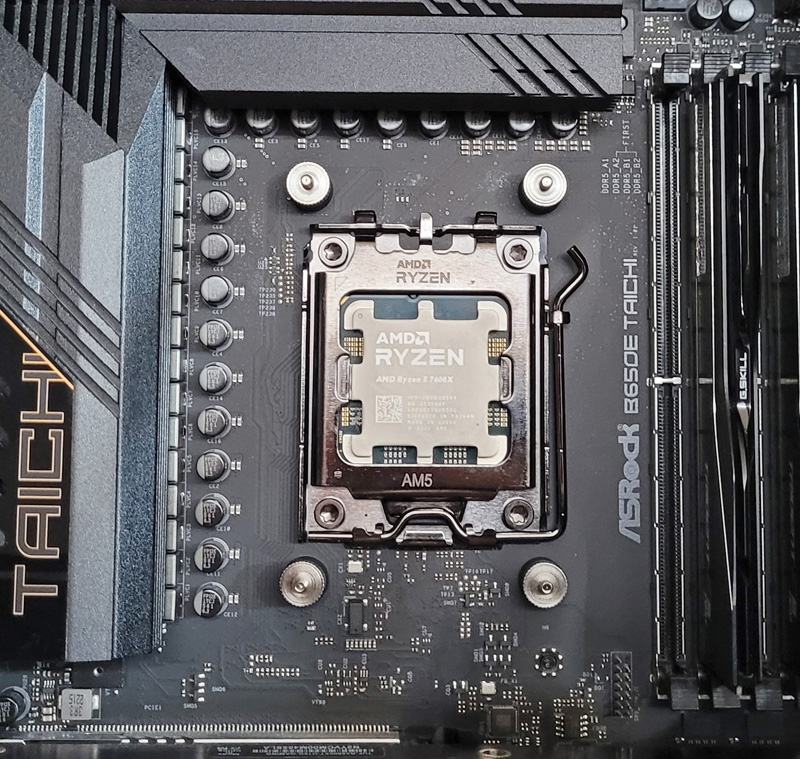

Zuerst müssen die beiden originalen AMD Kühlerhalterungen vom Mainboard abgeschraubt werden und stattdessen vier Distanzbolzen in die Gewindebohrungen der Backplate geschraubt werden.

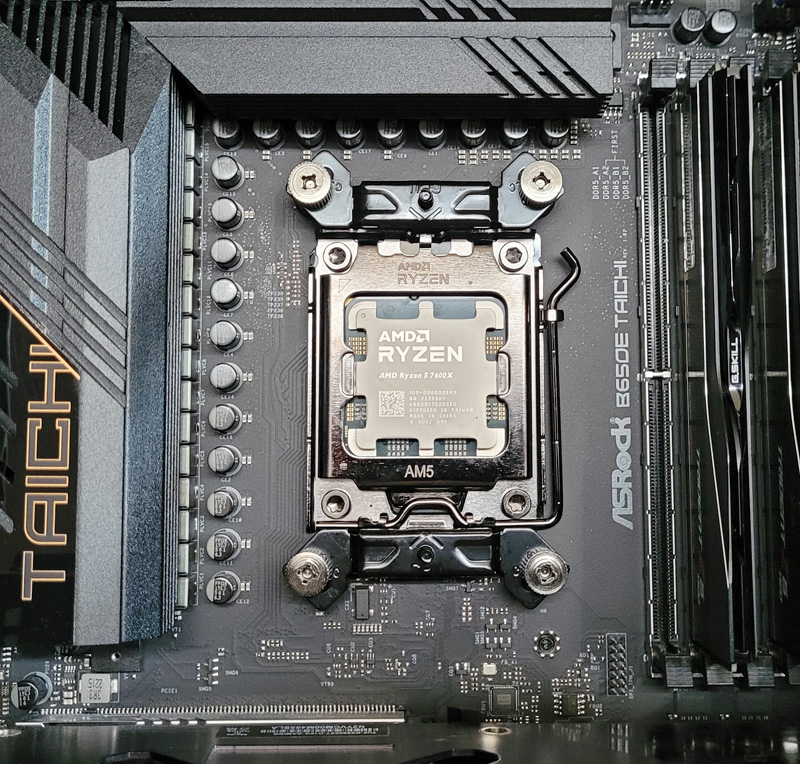

Anschließend werden die beiden Halterungen von Deepcool aus schwarzem Stahlblech auf die Distanzbolzen gelegt und mit vier Muttern befestigt. Auf den beiden Haltern befinden sich die Gewindebolzen, womit im Folgenden der Kühler befestigt wird.

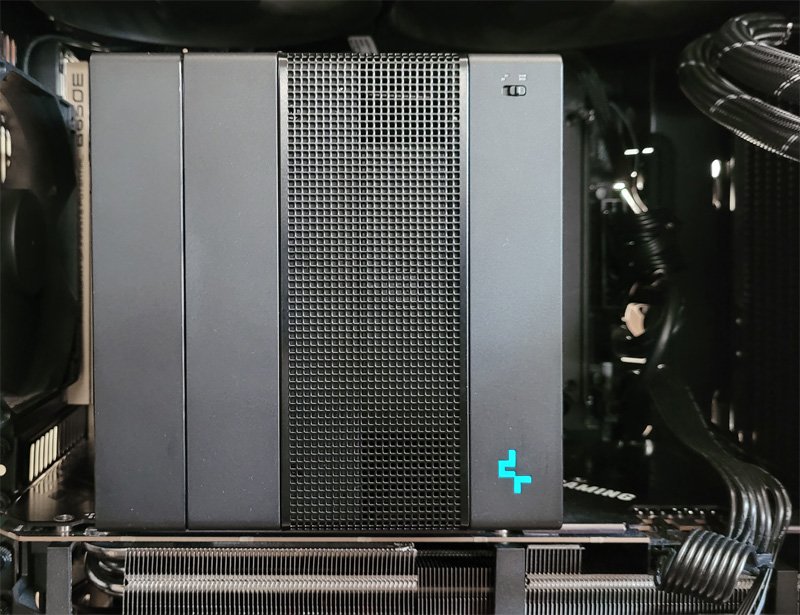

Nachdem auf die bereits im Sockel befindliche CPU Wärmeleitpaste aufgetragen wurde, wird der Kühler aufgesetzt und mit den beiden Muttern unter Zuhilfenahme des beiliegenden Schraubendrehers festgeschraubt. Danach wird der mittlere Lüfter in den Kühler eingesetzt und der Stecker am Mainboard eingesteckt. Zum Schluss wird der obere Deckel wieder platziert und der Kühler ist nun einsatzbereit. Für den folgenden Praxistest belassen wir den Kühler auf der maximalen Leistungsstufe, da die Drehzahlregelung sowieso über das Mainboard erfolgt und eine weitere Drosselung über einen Widerstand, der unnötig Energie verbrät, in modernen Computern nicht erforderlich ist. Am folgenden Foto ist das im Betrieb leuchtende Deepcool Logo bereits zu erkennen. Was ebenfalls gleich auffällt, ist der geringe Abstand zur Grafikkarte. Hier hat Deepcool wirklich keinen Millimeter verschenkt.

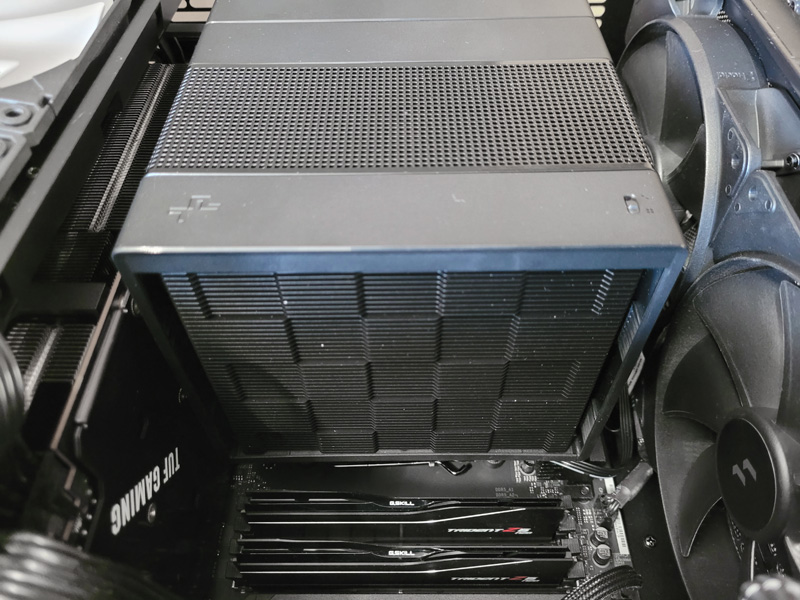

Platzprobleme gab es bei unserem Testaufbau schlussendlich jedoch gar keine. Ohne den optionalen, dritten Lüfter braucht man sich auch keine Sorgen um mögliche Kollisionen mit den RAM Modulen zu machen, da sich diese seitlich neben dem Kühler befinden. Auch nach oben zu den Gehäuselüftern und im Bereich der VRM-Kühler gab es keine Probleme, sodass der äußere Lüfter des Assassin IV nicht nach oben versetzt werden musste. Mit einer Bauhöhe von 164mm sollte der Assassin IV auch in gängige Midi Tower passen. In unser Fractal North Gehäuse passte er problemlos.

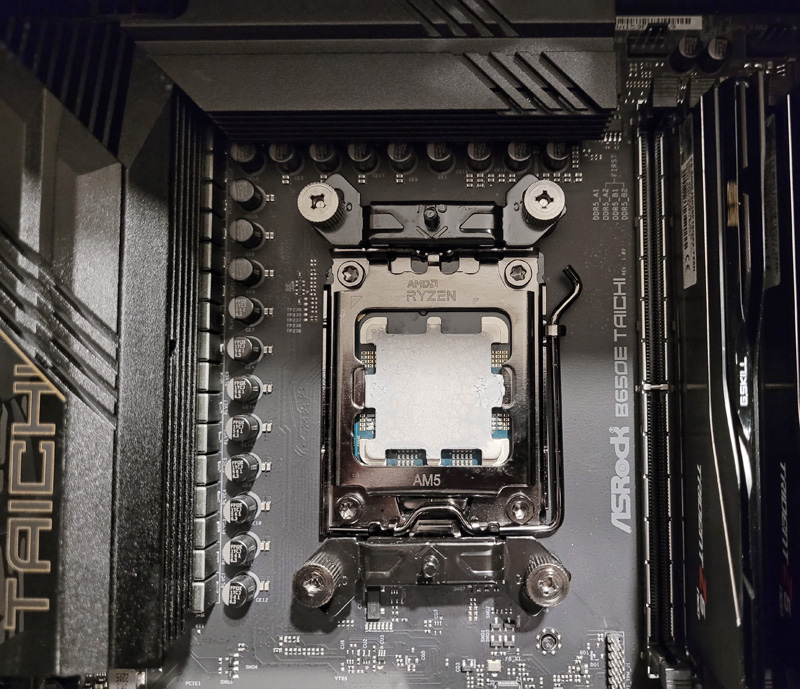

Natürlich haben wir auch geprüft, ob der Kühler ordentlichen Kontakt zur CPU hat und auch hier gab es nichts zu bemängeln. Die Wärmeleitpaste verteilte sich optimal zwischen Kühler und Prozessor, wie man es anhand der Rückstände auf der CPU erkennen kann.

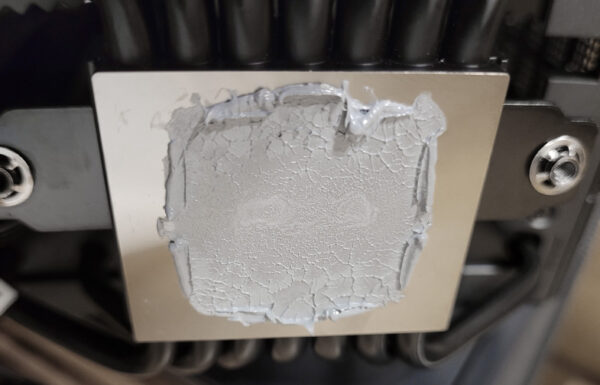

Ein Blick auf die Unterseite des Kühlers verrät zudem, dass die Kontaktfläche des Kühlers mehr als groß genug ausgelegt wurde, da die Wärmeleitpaste den Rand des Kühlerbodens nicht erreichte.
