Aufbau, Design und sonstige Features des Icy Dock EZConvert MB705M2P-B …

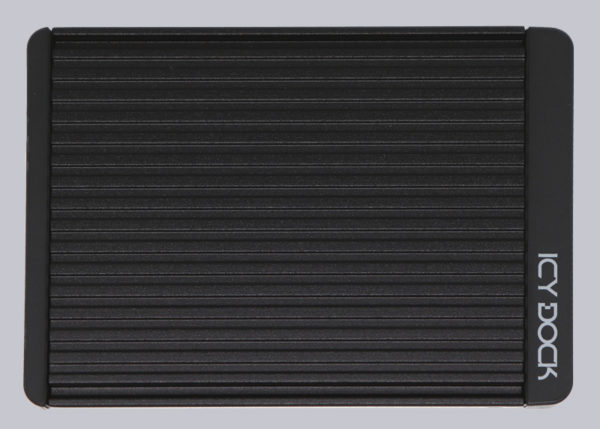

Beginnen wir wieder mit dem U.2 EZConvert, einem nahezu vollständig in schwarz gehaltenem Metallgehäuse mit Icy Dock Logo.

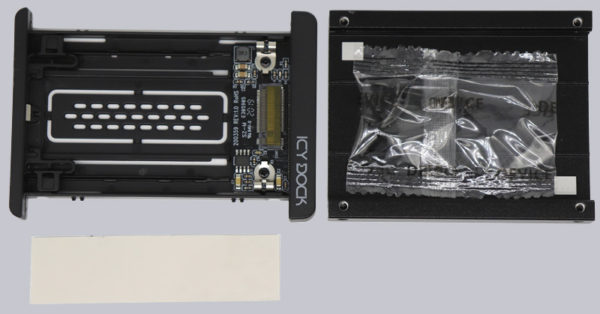

Der Icy Dock EZConvert MB705M2P-B besteht im Wesentlichen aus zwei Metallschalen, wobei die untere Hälfte mit ein paar Bauteilen, einer Halteklammer und Bohrungen zur Belüftung versehen ist. Die obere Hälfte wird einfach auf der unteren Gehäusehälfte aufgesteckt und dient über das Wärmeleitpad als großes Kühlblech der NVMe SSD.

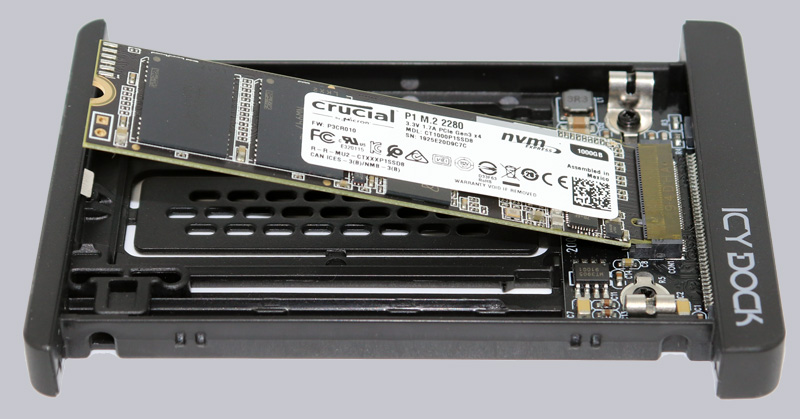

Die Installation der PCIe Gen3 x4 SSD, in unserem Fall eine Crucial P1 1TB M.2 NVMe SSD, ist denkbar einfach, da man sie einfach leicht angewinkelt in den M.2 Slot steckt …

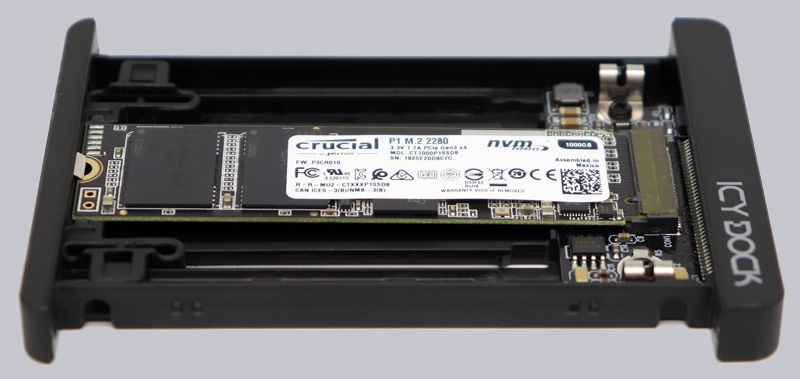

… und dann in die Klammer einrasten lässt.

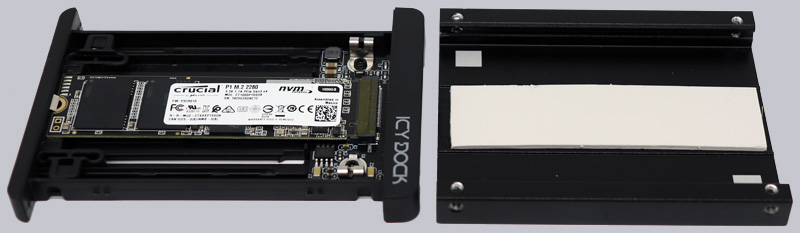

Jetzt noch das Wärmeleitpad auf die obere Gehäusehälfte auftragen …

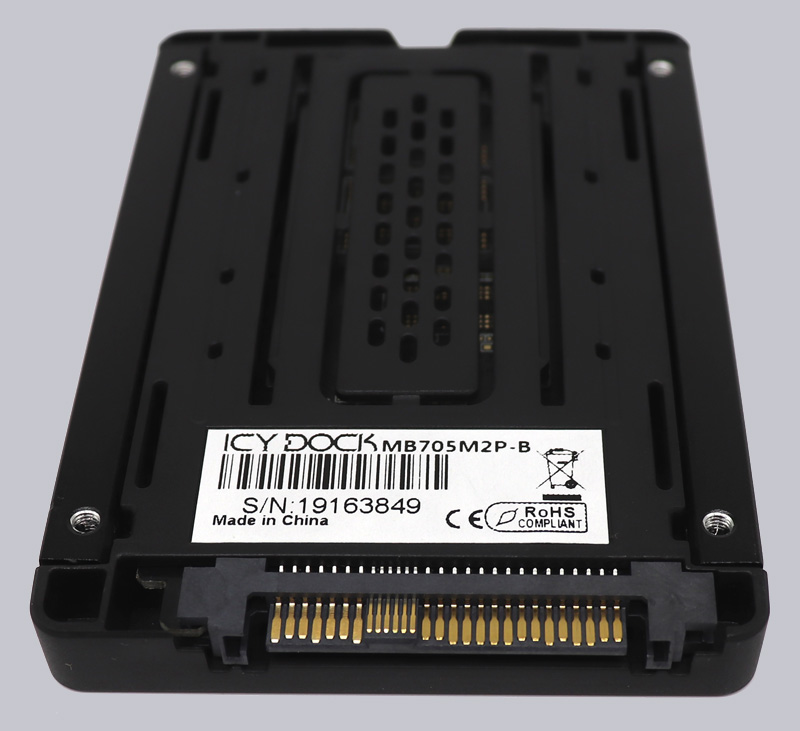

… und schon können die beiden Metallhälften wieder zusammengesteckt werden – einfacher geht es nicht! Auf dem folgenden Bild sieht man nochmal sehr schön den SFF8639 U.2 Anschluss, der einem SATA Anschluss ähnlich sieht, aber zusätzliche Pins für SAS bzw. SAS4 (SAS x4), SATA, SATAe und ePCIe verfügt und bis zu 4 PCIe lanes unterstützt.
Aufbau, Design und sonstige Features des Icy Dock ToughArmor MB601VK-B …

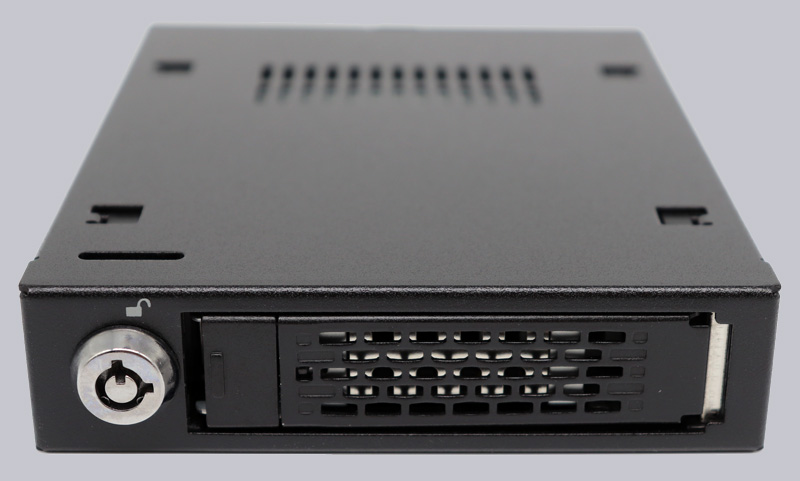

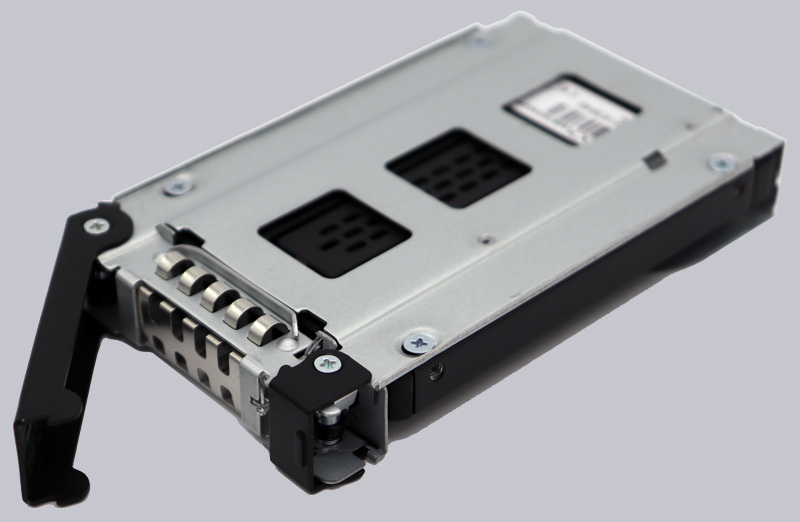

Kommen wir nun zum Icy Dock ToughArmor MB601VK-B U.2 Hot-Swap Wechselrahmen.

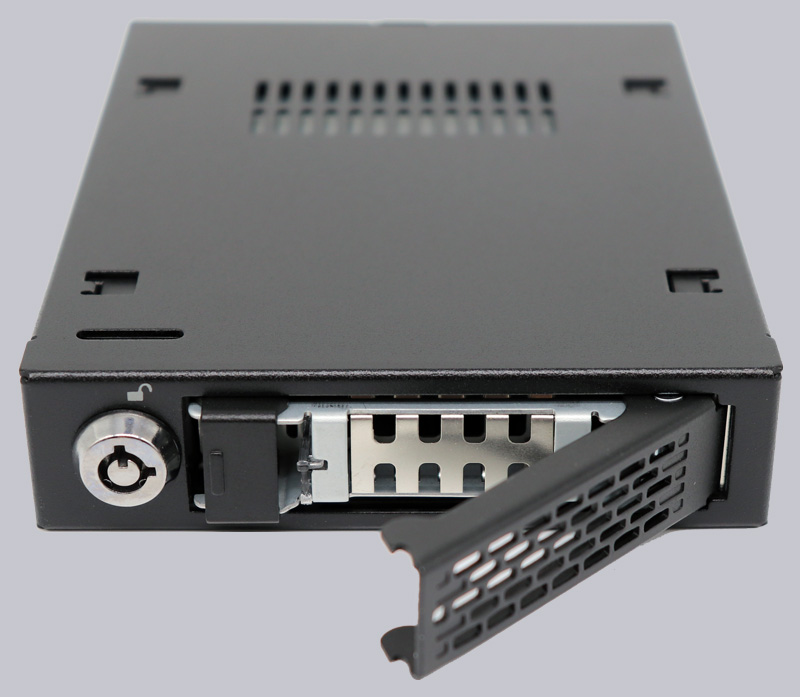

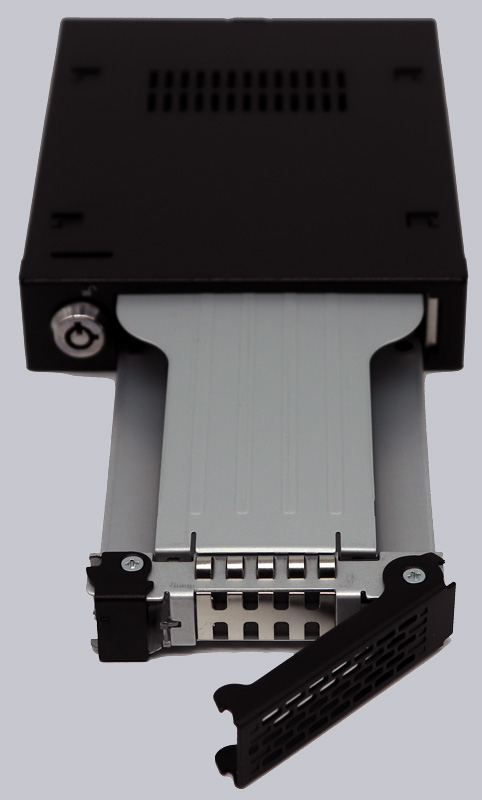

Sobald das Schloss über den mitgelieferten SChlüssen geöffnet wurde, kann man den Wechselrahmen mit einem leichten Druck auf den daneben angebrachten Taster mechanisch öffnen.
Danach kann der integrierte Bay vollständig entnommen werden.
Zur Installation des EZConvert mitsamt der NVMe SSD oder einer anderen handelsüblichen U.2 SSD wie z.B. der Intel Optane 900P SSD (die wir übrigens voraussichtlich am 03.12.2019 neben weiteren Preisen im 20 Jahre OCinside.de Gewinnspiel verlosen), wird einfach mittels der vier Schrauben in dem Metallrahmenrahmen verschraubt.

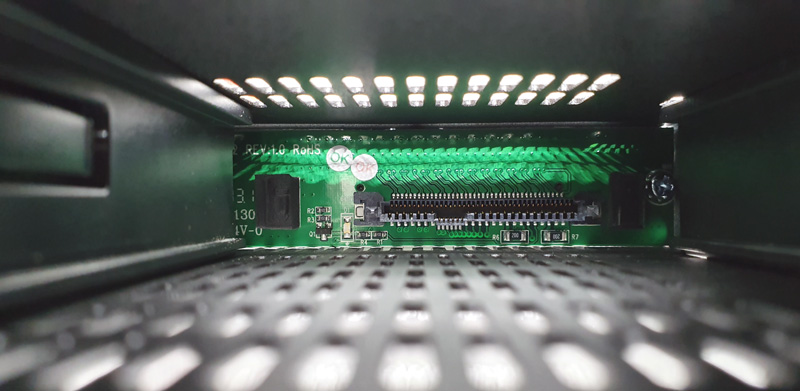

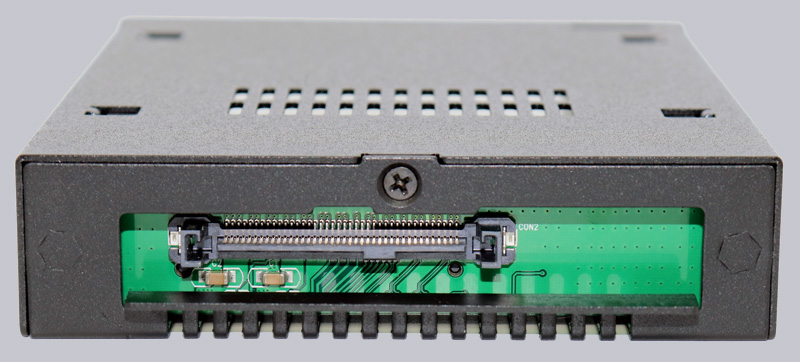

Im Inneren des Wechselrahmens befindet sich ein weiblicher U.2 (SFF-8639) Anschluss.
Dieser ist genauso passgenau gearbeitet, wie der männliche SFF8639 U.2 Port des Trays.

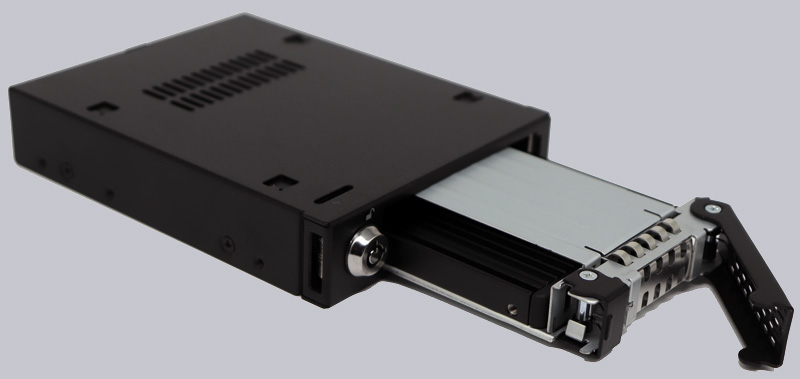

Nun wird der Tray mitsamt der U.2 SSD (bzw. in unserem Fall die NVMe SSD im Icy Dock U.2 EZConvert) in den Bay eingeschoben und über den vorderen Riegel geschlossen. Da klappert nichts!
Aufbau, Design und sonstige Features des ASRock U.2 Kit …

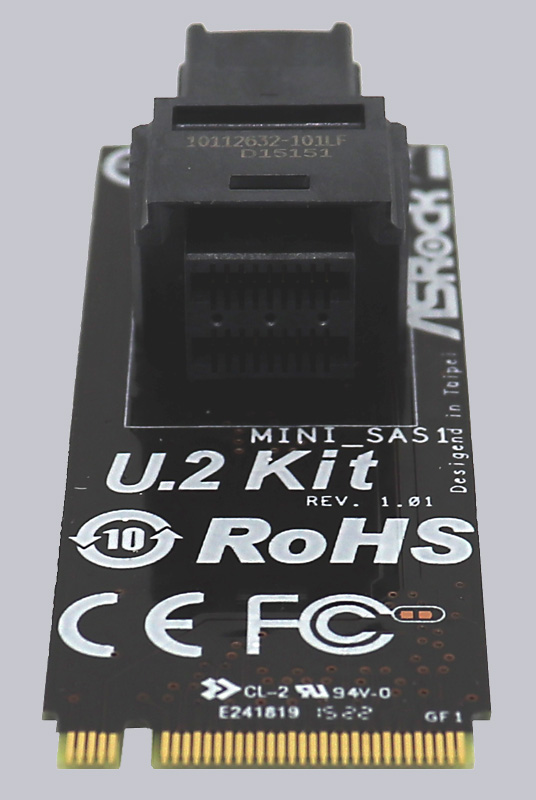

Hier sehen wir das ASRock U.2 Kit im Detail. Im Grunde ist es eine U.2 miniSAS HD Buchse, die auf einer gewöhnlichen 2260 M.2 Platine verlötet wurde. Der miniSAS HD Stecker erinnert ein wenig an einen Nockenwellensensor, hat damit aber definitiv nichts zu tun 😀

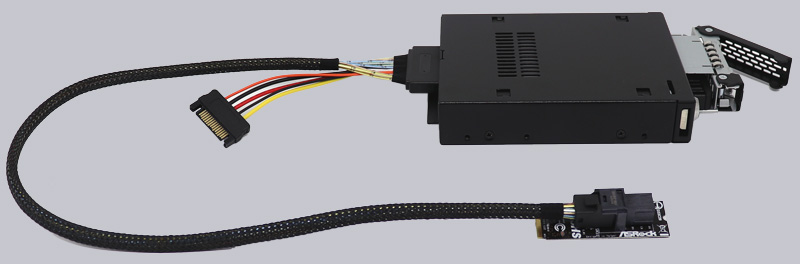

Jetzt fehlt nur noch das Verbindungskabel, das sich SFF-8643 male auf U.2 SFF-8639 female mit SATA Power nennt. Das Delock SFF 8643 U.2 miniSAS HD Kabel ist ca. 50 cm lang und macht einen sehr hochwertigen Eindruck. Leider ist der Preis des Kabels ebenfalls sehr hoch, denn es schlägt mit knapp 50 Euro zu buche.
Insgesamt machen alle Komponenten einen ausgezeichneten Eindruck und sind absolut einwandfrei verarbeitet.
Als nächstes installieren wir den Icy Dock Konverter mitsamt der Crucial P1 NVMe SSD im ToughArmor Wechselrahmen in unserem U.2 Testsystem.
Icy Dock MB601VK-B und MB705M2P-B und ASRock U.2 Kit Installation und Praxistest …
