Die technischen Daten …
| Hersteller | ASRock |
| Bezeichnung | B850 Rock WiFi 7 |
| Modellnummer | 90-MXBU20-A0UAYZ |
| Typ / Chipsatz | AMD AM5 / B850 |
| Maße | ++++ 19 mm (45 mm Radius) vom Sockel bis zum nächsten Elko bzw. Bauteil – siehe Fit for Fan. Bis zum nächsten größeren Kühler beträgt der Abstand ca. 43 mm (71 mm Radius). Die Gesamtgröße des ATX Boards beträgt 305 x 244 mm. |
| Slots | +++++ 1x PCIe 5.0×16, 1x PCIe 4.0×4, 2x PCIe 4.0×1, 1x M.2 mit PCIe 5.0×4, 1x M.2 mit PCIe 4.0×4, 1x M.2 mit PCIe 4.0×2, 4x DDR5 bis 8000MT/s mit XMP/EXPO Support, derzeit max. 256GB RAM insgesamt. |
| Anschlüsse I/O Panel | ++++ 1x RJ45 LAN 10/100/1000/2500 Mbps base-T Ethernet (Realtek Dragon RTL8125BG),1x USB-C 3.2 Gen2 (10Gb/s), 1x USB-A 3.2 Gen2 (10Gb/s), 2x USB-A 3.2 Gen1 (5Gb/s), 4x USB-A 2.0 (480Mb/s), 3x 3.5 mm Klinkenbuchsen (1x Mic., 1x Headphone, 1x Line In), 1x HDMI 2.1 (bis 4K 120Hz HDR mit HDCP 2.3), 2x Antenne (2T2R) für WiFi-7 und Bluetooth 5.4 (Antennen im Lieferumfang enthalten), 1x BIOS Flashback Button. |
| Anschlüsse intern | ++++ 1x PCIe 5.0×16, 1x PCIe 4.0×16 (@x4 Mode), 4x SATA3 (6Gb/s), 1x Blazing M.2 PCIe 5.0×4 128Gb/s (Key M, 2280), 1x Hyper M.2 PCIe 4.0×4 64 Gb/s (Key M, 2280), 1x USB 3.2 Gen1 (5Gb/s, 1 Port, Typ-C) Header, 2x USB 3.2 Gen1 Header (4 Ports, 5Gb/s, Typ-A), 2x USB 2.0 Header (4 Ports, Typ-A), 3x 5V/3A ARGB Header, 1x 12V/3A RGB Header, 6x 4-Pin PWM-Anschluss für Lüfter und Wasserpumpen (5x 3A, 1x 1A), 1x Front Audio Header |
| Lieferumfang | ++++ Mainboard, Installationsanleitung, 2x SATA Kabel, 2x WiFi/BT Antenne. |
| Sonstiges | POST-Status LEDs, Wi-Fi 7 unterstützt IEEE 802.11a/b/g/n/ac/ax/be 160MHz 2×2 sowie 2,4GHz, 5Ghz und 6GHz. Bluetooth 5.4. Windows 10 oder neuer erforderlich. 7.1 HD-Audio mit Realtek ALC897, BIOS Flashback (BIOS Update ohne CPU). Clear CMOS Jumper, Schnellverschlüsse für SSDs in M.2 Slots. |
| Performance* | ++++ Benchmark Werte

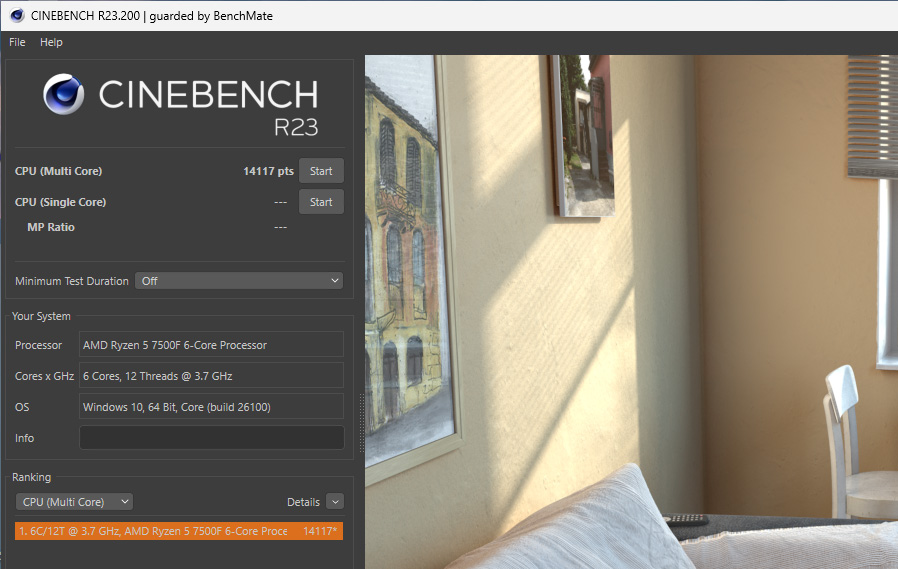

Benchmark Werte mit AMD Ryzen 5 7500F Prozessor. Cinebench R23 liefert 14117 Punkte im Multicore Test. |
| Handbuch und Beschriftung | ++++ Gut platzierte, vollständige Mainboard Beschriftung. Eine Kurzanleitung mit Hinweisen zur richtigen CPU Montage, Speichermontage, M.2 Installation, etc. ist enthalten. |
ASRock B850 Rock WiFi 7 Aufbau, Design und Features …
