ASRock E3V5 WS Intel LGA1151 Mainboard Test

Aufbau, Design und sonstige Features …

Der ASRock E3V5 WS Karton zeigt, dass es sich um ein Mainboard der ASRock Super Alloy Serie handelt, das über besondere Features verfügt, worauf wir im Laufe des Testberichts eingehen werden.
asrock_e3v5_ws_1

Die Rückseite der Verpackung zeigt bereits einige Besonderheiten des Mainboards, wie z.B. die Xeon CPU Unterstützung und den Server Betriebssystem Support, sowie den Server Grade Intel I219LM LAN Port, den wir bereits im Unboxing Video erwähnt haben.
asrock_e3v5_ws_2

Hier ist nochmal das ASRock E3V5 WS Intel LGA1151 Mainboard Unboxing Video:

Nach dem Öffnen des Kartons sehen wir das beigelegte Zubehör, das auf die wichtigsten Zubehörteile beschränkt ist.
asrock_e3v5_ws_3

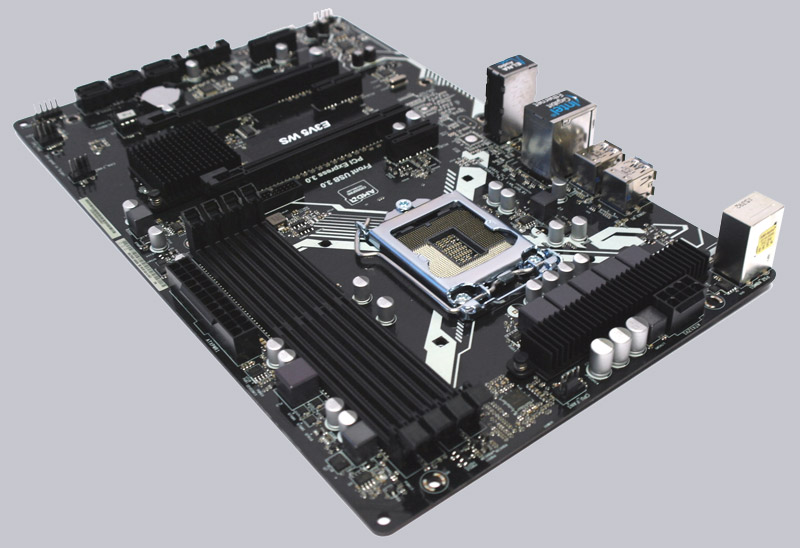

Die High Density Glasfaser Platine des ASRock E3V5 WS Mainboards einen hochwertigen Eindruck, allerdings wird schnell klar, dass die Ausstattung auf wesentliche Elemente beschränkt ist.
asrock_e3v5_ws_4

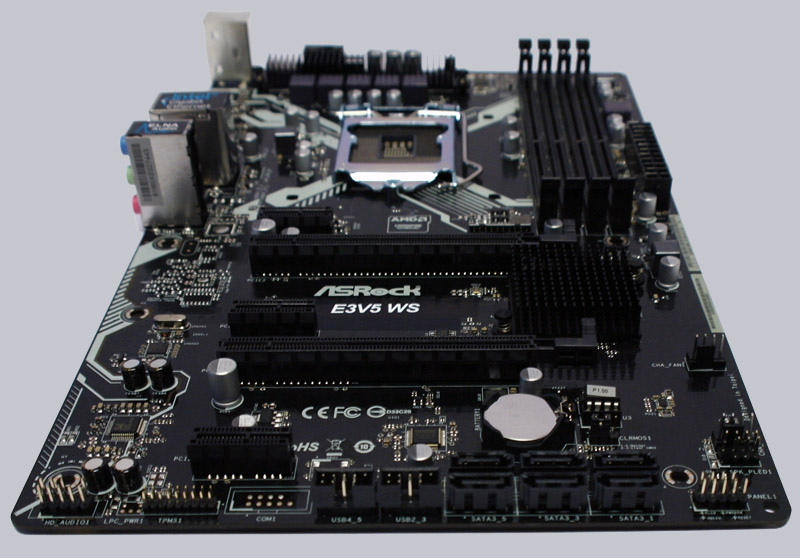

Auf die bei High-End Mainboards übliche Dr. Debug 7-Segment LED Postcode Anzeige, Taster für Power und Reset, Backup BIOS und auf den HDD Saver Stromanschluss, womit man Festplatten während des Betriebs per Software ein- und ausschalten kann, wurde bei dem E3V5 WS verzichtet.
asrock_e3v5_ws_5

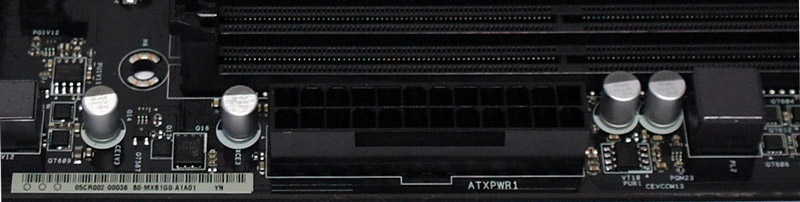

Hier sieht man die solid Caps Kondensatoren und den 24-Pin ATX Stromanschluss.
asrock_e3v5_ws_6

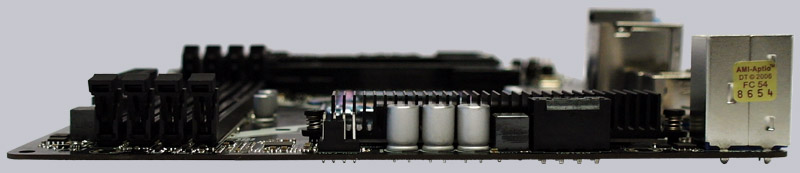

Hier sieht man eine seitliche Ansicht des C232 Mainboards mit kleinen Kühlkörpern, die sorgfältig auf die MOSFETs und den C232 Chipsatz montiert wurden.
asrock_e3v5_ws_7

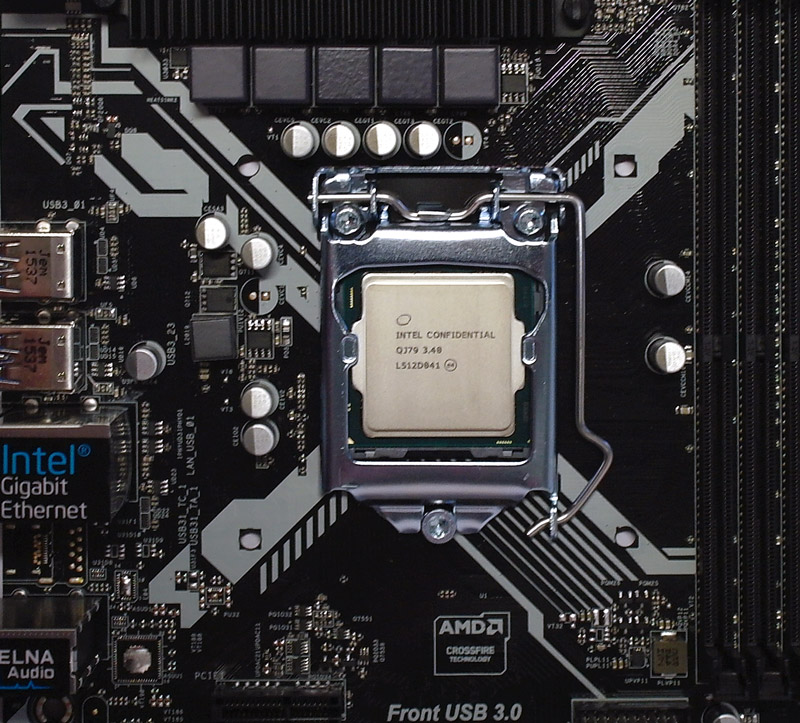

Hier sieht man nochmal den LGA1151 Sockel, den wir zunächst mit einer Intel Core i5-6600K CPU bestückt haben. Das große X deutet jedoch gleich darauf hin, dass man auch einen Intel Xeon v5 Prozessor einsetzen kann, den wir natürlich ebenfalls mit diesem Mainboard getestet haben.
asrock_e3v5_ws_8

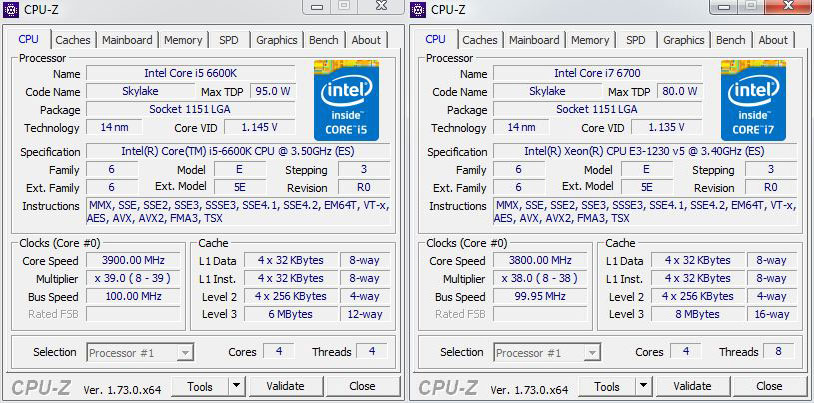

Interessant ist auch unser Vergleich der Intel Core i5-6600K mit 6MB Cache und Intel Xeon E3-1230 v5 LGA1151 CPU mit 8MB Cache auf dem ASRock C232 Mainboard:
asrock_e3v5_ws_8a

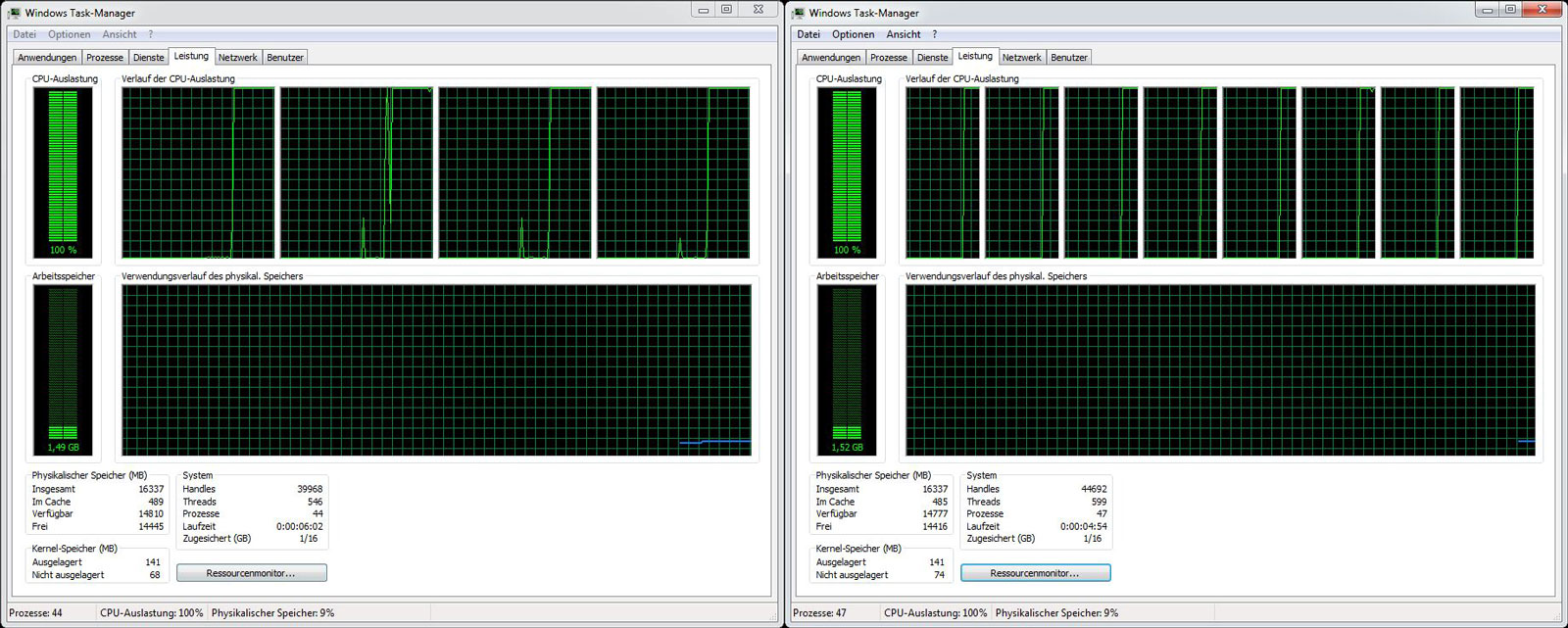

Hier sieht man beim Vergleich der Intel Core i5-6600K mit der Intel Xeon E3-1230 v5 (im Bild rechts) auch sehr schön die doppelten Threads:
asrock_e3v5_ws_8b

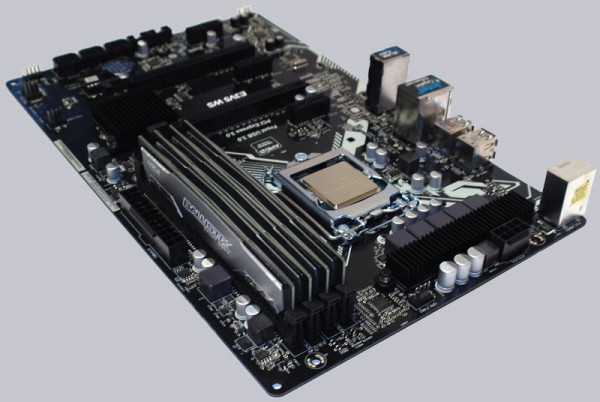

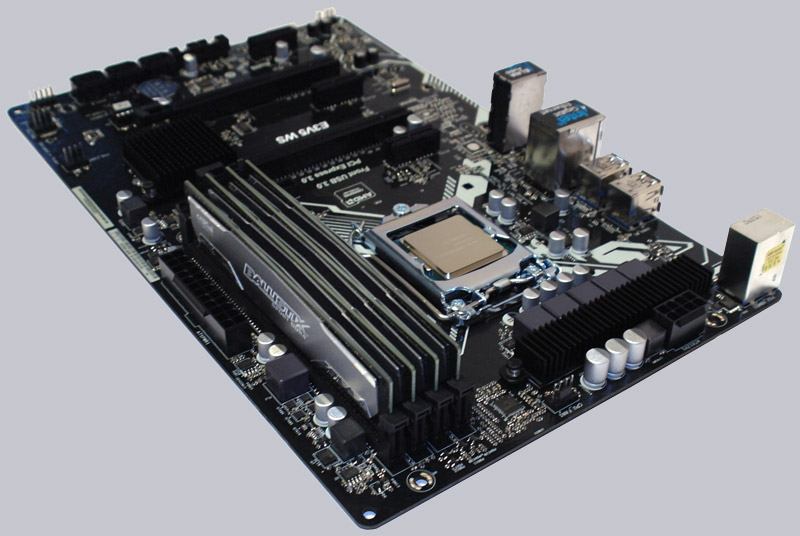

Hier sieht man nochmal das ASRock Workstation Mainboard mit bestückter Intel Skylake CPU und den vier DDR4 Modulen …
asrock_e3v5_ws_9

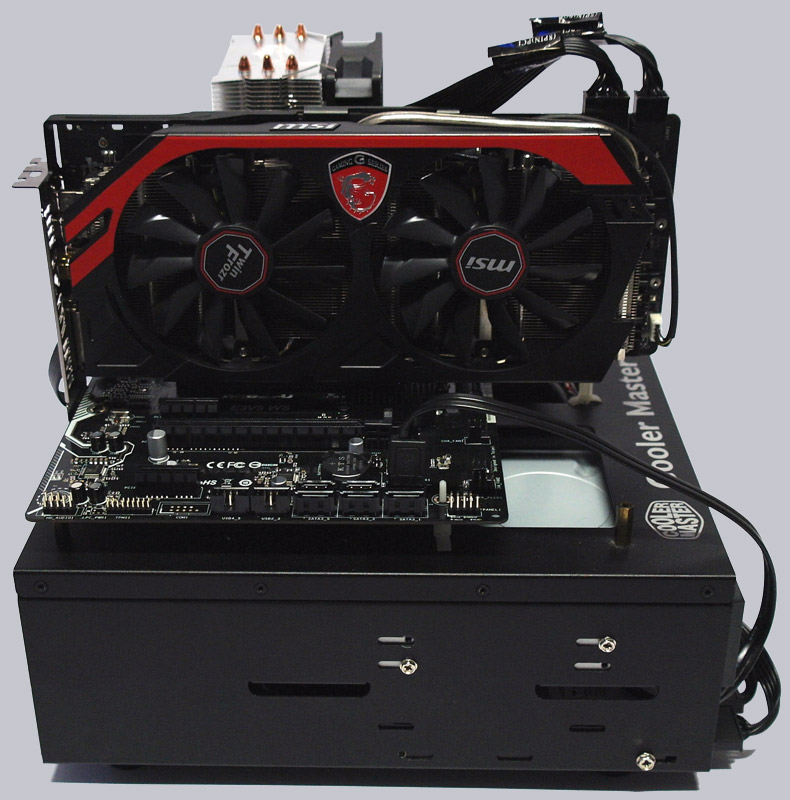

Hier sieht man das LGA1151 Test-System. Für die Z170, H170 und die C232 Mainboard Tests verwenden wir eine Intel Core i5-6600K Skylake CPU mit 3,5 GHz im LGA1151 Sockel und bei diesem Intel C232 Mainboard zusätzlich noch eine Intel Xeon E3-1230 v5 CPU.
asrock_e3v5_ws_10

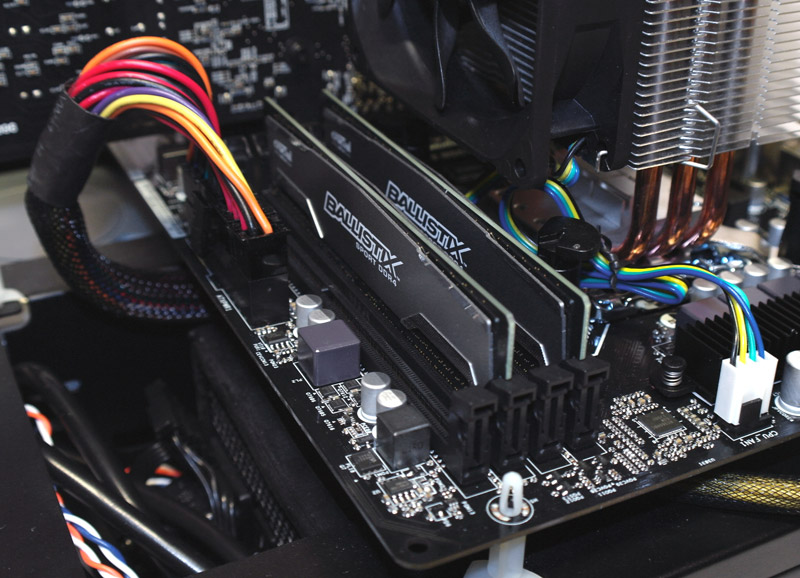

Wenn man nur zwei DDR4 Module verwenden möchte, werden sie für die Dual Channel Mode Unterstützung wie folgt installiert:
asrock_e3v5_ws_11

Ausstattung und sonstige Features …

Dem E3V5 WS Mainboard von ASRock lag ein Handbuch, DVD, zwei SATA Datenkabel (1x beide Seiten gerade, 1x eine Seite abgewinkelt) und eine ATX I/O Blende bei. Weitere USB Slotblenden oder ein ASRock USB 3.0 Frontpanel sind optional erhältlich.

Das ASRock Fatality E3V5 WS verfügt über zahlreiche Features, wie beispielsweise ASRock Instant Flash, ASRock Internet Flash, ASRock Fast Boot, ASRock Restart to UEFI, ASRock XFast LAN, ASRock XFast RAM, ASRock Crashless BIOS, ASRock OMG Online Management Guard, ASRock UEFI System Browser, ASRock UEFI Tech Service, ASRock Easy RAID Installer, ASRock Easy Driver Installer, 5 Power Phase Design und ASRock FAN-Tastic Tuning.

Erweiterungskarten …

Das Mainboard bietet zwei PCI Express 3.0 Steckplätze für CrossFireX, wovon entweder eine Grafikkarte mit x16 Bandbreite oder eine Grafikkarten mit x16 Lanes und die andere Grafikkarte mit x4 Bandbreite angebunden werden können. Dem Mainboard lag keine SLI Bridge Karte bei. Zusätzlich zu den beiden PCI Express 3.0 Slots gibt es noch drei PCIe 3.0 x1 Slots.

Speicher …

Das ASRock E3V5 WS Board kann mit bis zu vier DDR4 Modulen bestückt werden und ist je nach verwendetem Betriebssystem (siehe Liste) bis maximal 64 GB Arbeitsspeicher aufrüstbar.

Das Intel LGA1151 Mainboard unterstützt DDR4 Speicher Module im Dual Channel Mode bis zu DDR4-2133. Im UEFI stehen je nach eingesetzter CPU Anpassungen von DDR4-800, DDR4-900, DDR4-933, DDR4-1000, DDR4-1066, DDR4-1100, DDR4-1200, DDR4-1300, DDR4-1333, DDR4-1400, DDR4-1466, DDR4-1500, DDR4-1600, DDR4-1700, DDR4-1733, DDR4-1800, DDR4-1866, DDR4-1900, DDR4-2000, DDR4-2100 und DDR4-2133 zur Auswahl.

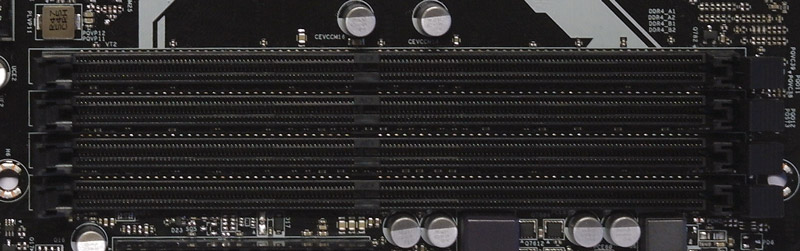

Hier sieht man ein Bild der vier DDR4 Speicher Slots mit Dual Channel Support:
asrock_e3v5_ws_12

Als Besonderheit erlaubt das Mainboard in Kombination mit einer Intel E3, Intel Core i3, Intel Pentium oder Intel Celeron CPU die Verwendung von ECC Speichermodulen mit Fehlerkorrektur.

Festplatten Anschlüsse …

Das ASRock E3V5 WS bietet 6 gerade SATA3 Ports.

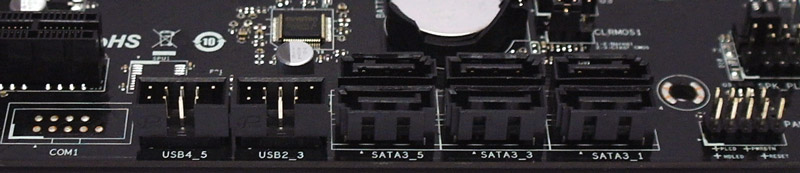

Hier sieht man die sechs SATA3 Ports:
asrock_e3v5_ws_13

Die SATA3 Ports unterstützen RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology Enterprise, NCQ, AHCI und die Hot Plug Funktion im AHCI Modus (AHCI steht für Advanced Host Controller Interface und kann bzw. sollte vor allem mit einer SSD im UEFI ausgewählt werden). Dank UEFI BIOS können auch Laufwerke mit mehr als 2TB für die Installation von Windows 10 x64, Windows 8.1 x64 oder Windows 7 x64 eingesetzt werden.

Treiber können über den Easy Driver Installer bzw. Easy RAID Installer Punkt im UEFI installiert werden, werden für 32-Bit / 64-Bit Windows 7, Windows 8.1 und Windows 10 auf DVD mitgeliefert und stehen zusätzlich auf der ASRock Support Seite aktuell zum Download bereit.

USB und Firewire …

Das ASRock E3V5 WS verfügt leider noch nicht über USB 3.1 Ports, aber es verfügt am ATX-Panel über vier USB 3.0 Ports und zwei USB 2.0 Ports. Intern stehen zwei USB 2.0 Anschlüsse für bis zu vier optionale USB Ports und ein USB 3.0 Anschluss für bis zu zwei optionale USB 3.0 Ports zur Verfügung. Die 20-pin Pfostenleiste kann hierzu entweder an ein optional erhältliches USB3.0 Frontpanel oder an ein Gehäuse mit USB3.0 Unterstützung angeschlossen werden.

Netzwerk …

Das ASRock E3V5 WS wurde mit dem Server Grade Intel I219LM Chip bestückt, womit der 10/100/1000 Netzwerk Anschluss am ATX Panel realisiert wird. Der LAN Anschluss ist WoL fähig, bietet LAN Kabel Erkennung, unterstützt Energie effizientes Ethernet nach dem 802.3az Standard, ASRock Full Spike Protection, PXE und mehr.

Serieller Anschluss und Parallelport …

Es ist kein COM Port oder LPT Port verfügbar.

Sound …

Das ASRock E3V5-WS Mainboard verfügt über den ALC892 Audio Codec mit Content Protection, der 7.1 Surround Sound und Premium Blu-Ray unterstützt und den Sound beispielsweise analog über 3x 3,5mm Klinkenbuchsen am ATX Panel oder 7.1 Sound über den internen Frontpanel Audio Anschluss ausgibt. Ein optischer SPDIF Digital Ausgang ist im Gegensatz zu anderen ASRock Mainboards wie dem ASRock Z170 Extreme6 nicht vorhanden.

ATX Backpanel Anschlüsse …

asrock_e3v5_ws_14

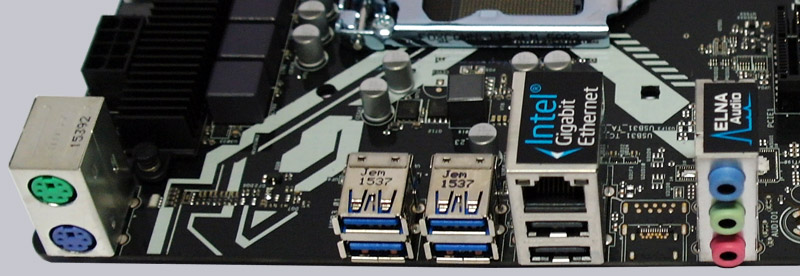

Von links nach rechts sieht man 2x PS/2 Anschluss für PS/2 Tastatur und PS/2 Maus und 4x USB 3.0, Intel RJ45 Gigabit LAN und 2x USB 2.0 und 3x 3.5mm Klinkenbuchsen für den Sound.
