Die technischen Daten …
| Hersteller | ASRock |
| Bezeichnung | X870E Taichi OC Formula |
| Typ / Chipsatz | AMD AM5 / AMD X870 Extreme |
| Maße | ++++ 19 mm (45 mm Radius) vom Sockel bis zum nächsten Elko bzw. Bauteil – siehe Fit for Fan. Bis zum nächsten größeren Kühler beträgt der Abstand ca. 33 mm (61 mm Radius). Die Gesamtgröße des E-ATX Boards beträgt 305 x 244 mm. |
| Slots | +++++ 2x PCIe 5.0 x16, 1x PCIe 4.0 x4, 2x M.2 mit PCIe 5.0 x4 (2280), 2x M.2 mit PCIe 4.0 x4 (2280), 1x M.2 mit PCIe 3.0 x4 (2280), 1x M.2 mit PCIe 4.0 x2 (2280), 2x DDR5 bis 10400MT/s mit XMP/EXPO Support, derzeit max. 128GB RAM insgesamt. |
| Anschlüsse I/O Panel | +++++ 1x RJ45 LAN 10/100/1000/2500/5000 Mbps base-T Ethernet (Realtek RTL8126), 2x USB 4 Typ-C (40Gb/s, PD3.0 5V/3A), 1x USB 3.2 Gen2 Typ-C (10Gb/s), 7x USB 3.2 Gen2 Typ-A (10Gb/s), 2x USB 2.0 Typ-A (480Mb/s) 1x optischer S/PDIF out (5.1 HD-Audio Realtek ALC4082 mit ESS SABRE9219 DAC), 2x 3.5 mm Klinkenbuchsen vergoldet (1x Mic., 1x Headset bis 600 Ohm), 1x HDMI 2.1 (bis 4K 120Hz HDR mit HDCP 2.3), 2x Antenne für WiFi-7 und Bluetooth (Antennen im Lieferumfang enthalten), 1x PS/2 Kombibuchse f. Maus und Tastatur, 1x CMOS Clear Button, 1x Reset Button, 1x BIOS-Wählschalter (A/B) |
| Anschlüsse intern | +++++ 2x PCIe Gen 5 x16, 2x SATA3, 2x Blazing M2. Gen5 x4 128Gb/s (Key M, 2280), 2x Hyper M.2 Gen4 x4 64 Gb/s PCIe (Key M, 2280), 1x Ultra M.2 Gen3 x4 32 Gb/s PCIe (Key M, 2280), 1x M.2 Gen4 x2 32 Gb/s PCIe (Key M, 2280), 2x USB 3.2 Gen2x2 (20Gb/s) Header optional, 1x USB 3.2 Gen1 Header (2 Ports, 5Gb/s) optional, 3x USB 2.0 Header (6 Ports) optional, 1x 12V/3A RGB Header, 3x 5V/3A ARGB Header und 7x 4-Pin PWM-Anschluss für Lüfter und Wasserpumpen (6x 3A, 1x 1A), 2x Thermistor Header |
| Lieferumfang | ++++ Mainboard, Installationsanleitung, 2x SATA Kabel, 1x WiFi/BT Antenne, 2x Thermofühler, 1 Sticker, 1 Keycap, 1 RAM-Lüfter. |
| Sonstiges | Ansteuerung von 3 Bildschirmen über 2x USB- und HDMI, bei Verwendung einer CPU mit Grafikeinheit. Wi-Fi 7 unterstützt IEEE 802.11a/b/g/n/ac/ax/axe/be 160MHz 2×2 sowie 2,4GHz, 5Ghz und 6GHz. Bluetooth 5.4. Treiber für Windows 10 + 11 sind verfügbar. Power- und Reset-Taster auf dem Mainboard, zudem gibt es 1x CMOS Clear (BIOS Reset) und 1x BIOS Flashback (BIOS Update ohne CPU) Taster am Rear I/O Panel. BIOS-Wählschalter am Rear I/O Panel. 3 Buttons für Schnellwahl von OC-Profilen, +/- Buttons für BCLK-Änderung, Safe-Boot-Button, Retry-Button, 6 Messpunkte zur Spannungsmessung. 1x Front-USB mit bis zu PD 3.0 36W (12V / 3A). Teilweise Schnellverschlüsse für Kühler und SSDs in M.2 Slots. Hebel für einfacheres Lösen der Grafikkarte im oberen PCIe 5.0 Slot |
| Performance* | ++++ Benchmark Werte
Benchmark Werte mit AMD Ryzen 7 9800X3D Prozessor. Integrierte AMD Radeon und Gen5 M.2 SSD. |
| Handbuch und Beschriftung | ++++ Gut platzierte, vollständige Mainboard Beschriftung. Eine Kurzanleitung mit Hilfen zu Themen beispielsweise zur richtigen CPU Montage, Speichermontage, M.2 Installation, etc. ist enthalten. Zusätzlich stehen online ein vollständiges Benutzerhandbuch sowie Anleitungen zur Installation eines RAID Verbunds, zum Overclocking und mit BIOS Begriffserklärungen zum Download bereit. |

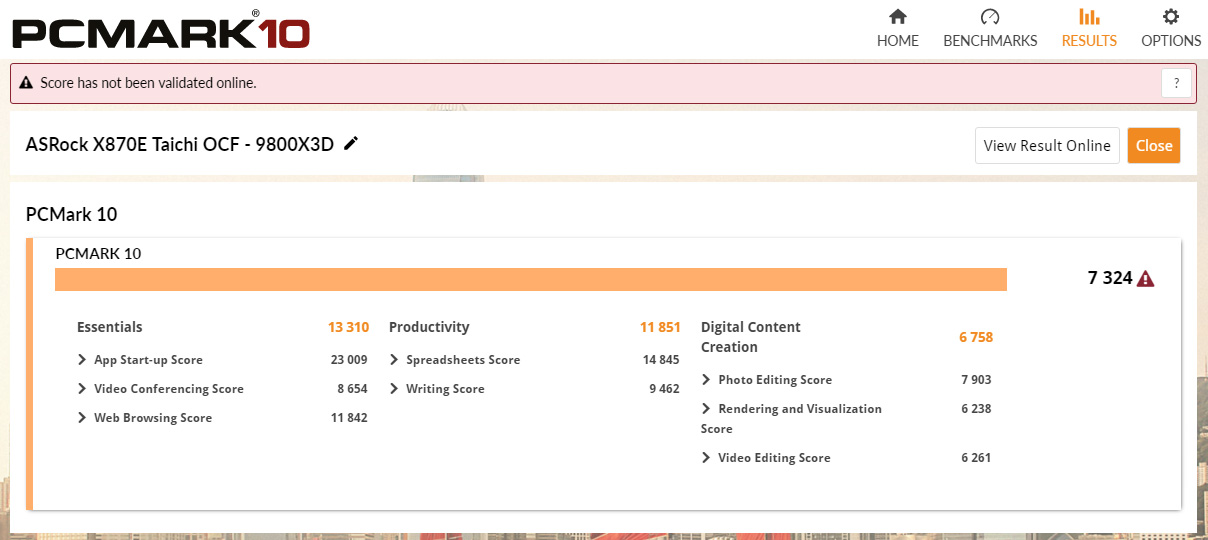

Das sind die PCMark 10 Ergebnisse im Detail …
Die Ergebnisse von diesem Test können nicht direkt mit jenen vom Test des ASRock X870E Taichi verglichen werden, da nicht die gleichen Komponenten verwendet wurden.
ASRock X870E Taichi OCF Aufbau, Design und Features …
