Antec Kuehler H2O 920 CPU Wasserkühler Testbericht
Antec Kuehler H2O 920 Kühler Installation ...
Da die H2O 920 Wasserkühlung nahezu fertig ist, entfällt die Installation einzelner Wasserkühler Komponenten wie Pumpe Ausgleichsbehälter oder Radiator, Schläuche zurechtschnibbeln, Wasserkühlungskreislauf aufbauen und für richtige Abdichtung sorgen.
Da macht es Antec dem Nutzer also schon mal wesentlich einfacher - man muss die Fertig-Wasserkühlung nur noch wie einen Luftkühler auf dem Mainboard installieren und den Radiator am Gehäuse anschrauben.
Das Gehäuse sollte dafür allerdings eine Montagemöglichkeit für einen 120 mm Lüfter unterstützen.
Die beiden Lüfter werden nämlich am Radiator und mit diesem im Gehäuse angeschraubt.
Ebenfalls zu beachten: Der Radiator misst mit beiden Lüftern installiert ca. 10 Zentimeter in der Tiefe.
Das Gehäuse sollte also gleichzeitig groß genug sein, damit der Radiator oder der H20 920 Kühlkörper nicht mit einer installierten Grafikkarte kollidiert, da der CPU Kühlkörper mit der integrierten Pumpe immerhin rund 3 cm hoch ist.

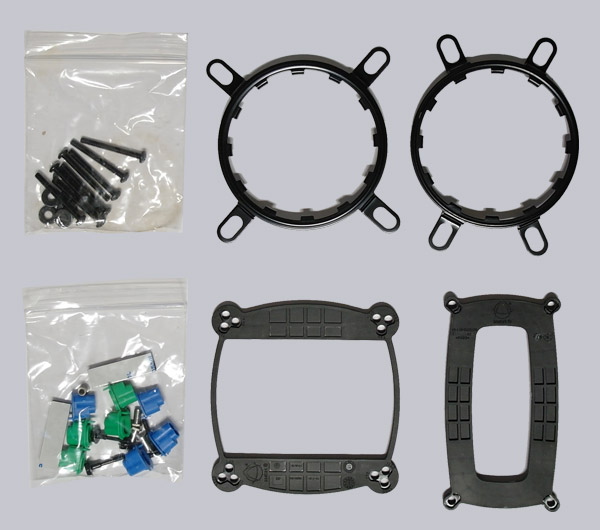

Hier sieht man das Montagematerial, das für Intel Sockel 775/1156/1366/1155 Systeme und für AMD Sockel AM3+/AM3/AM2+/AM2 Systeme ausgelegt ist.
Die eigentliche Installation erinnert stark an die ersten Fertig-Wasserkühlungen von Corsair aus der Hydro-Reihe.
Für Intel- und AMD-Systeme wird jeweils ein eigener Montagerahmen mitgeliefert.
An dem Metallrahmen drückt man vier Plastikhülsen in die Montagelöcher.
Zur besseren Unterscheidung tragen alle Hülsen für ein System jeweils die selbe Farbe.
Bevor es ans Eingemachte geht und man den Kühlkörper auf dem Mainboard platziert, sollte man den Radiator im Gehäuse festschrauben.
Dabei müssen die Schrauben erst durch die Gehäusebohrungen, dann in die Löcher des Lüfters, ehe man die Schrauben in den Gewinden des Radiators verschraubt. Der andere Lüfter wird einfach auf die noch freie Seite des Radiators geschraubt.
Dabei aber unbedingt die Richtung des Luftstroms beachten - so sollte der jeweils horizontale Pfeil an einer Seite der Lüfter nach außen, also aus dem Gehäuse heraus zeigen.
Jetzt versenkt man die Metallstifte mit Innengewinden in der Backplate.
Während es bei der AMD-Backplate nur vier Bohrungen für die vier Metallstifte gibt, stehen bei der Intel-Backplate jeweils vier eigene Löcher für die Sockel 775, 1366 oder 1156 beziehungsweise 1155 zur Verfügung. Anschließend wird der Metallrahmen mit der Backplate verschraubt - die Schrauben allerdings noch nicht ganz anziehen.
Ist das geschafft, erfolgt die Installation des Kühlkörpers mit Pumpe der H2O 920, die man zunächst einfach auf den Prozessor legt.
Der Kühlkörper besitzt dabei außen kleine, rechteckige Hohlräume gleichmäßiger Größe und in regelmäßigen Abständen, welche sich nach einer minimalen Drehung in den überstehenden Rechtecken des Metallrahmens verhaken.
Damit das klappt, muß man den Metallrahmen unter Umständen erstmal wieder etwas losschrauben.
Ist der Kühlkörper dann richtig verhakt, schraubt man den Metallrahmen fest.
Anschließend noch die 4-poligen Stromanschlüsse der Lüfter mit der H2O 920 Wasserkühlung verbinden und den 3-poligen Anschluss am freien Stromanschluss im PC anschließen - Fertig !
Das Handbuch erklärt Schritt für Schritt den Einbau der H2O 920 und setzt dabei auf zahlreiche Bilder statt Unmengen an Text.
