Intel SSD 750 1.2TB PCIe SSD Test

Benchmark Werte und Test Ergebnisse …

Kommen wir nun zu den Benchmark Ergebnissen. Die Testergebnisse werden bei SATA3 Laufwerken zum Vergleich mit einem ASRock 890GX Extreme3 Mainboard und die Testergebnisse bei M.2 Modulen werden mit einem ASRock Z97 Extreme6 Mainboard durchgeführt. Als Betriebssystem wird derzeit Microsoft Windows 7 Ultimate Edition eingesetzt.

PCIe SSD in der Praxis …

Bevor wir zu den Benchmark Ergebnissen kommen, möchten wir aus aktuellem Anlass nochmal ein paar Tipps und Hinweise zur PCI Express SSD Installation geben. Denn per Mail und in unserem Hardware Forum gibt es in letzter Zeit häufiger Anfragen zur schlechten SSD Geschwindigkeit. Eine PCIe SSD – sowohl als PCIe Steckkarte als auch in Form von PCIe M.2 Modulen – benötigen für die schnelle Performance auch eine hohe Bandbreite. Wenn diese Intel 750 SSD oder die Plextor M6e PCIe M.2 SSD oder beispielsweise auch die Samsung SSD SM951 langsam ist, liegt es in der Regel daran, dass der falsche Slot gewählt wurde oder das BIOS bzw. UEFI falsch eingestellt wurde.

Wir helfen dazu gerne im PC Forum unter Hardware weiter – einfach einen neuen Beitrag erstellen und schreiben, welches Mainboard und welche PCIe M2 SSD installiert wurde.

Für die Intel 750 wird beispielsweise PCIe Gen3 x4 benötigt, also ein PCIe 3.0 Slot mit mindestens x4 Lanes, der eine Bandbreite von bis zu 3938 MB/s zur Verfügung stellt. Wenn nur ein PCIe 2.0 x4 Slot vorhanden ist, werden maximal 2000 MB/s unterstützt, womit bereits eine langsamere PCIe SSD Geschwindigkeit entstehen würde.

Hier ist eine kleine Auflistung der PCIe Geschwindigkeiten:
PCIe 2.0 x1 500 MB/s
PCIe 2.0 x2 1000 MB/s
PCIe 2.0 x4 2000 MB/s
PCIe 2.0 x8 4000 MB/s
PCIe 2.0 x16 8000 MB/s

PCIe 3.0 x1 985 MB/s
PCIe 3.0 x2 1969 MB/s
PCIe 3.0 x4 3938 MB/s
PCIe 3.0 x8 7877 MB/s
PCIe 3.0 x16 15754 MB/s

Und der kommende PCIe 4.0 x1 Standard beginnt ab 1969 MB/s (alle Angaben sind Maximalwerte ohne Protokoll Overhead).

Windows auf PCIe SSD installieren …

Wir haben die Installation der SSD unter verschiedenen Testbedingungen überprüft, denn die PCIe SSD ist bootfähig. Zum einen haben wir eine frische Windows 7 x64 Installation auf der PCIe SSD erstellt, wo man zur Installation PCIe SSD Treiber benötigt, die beispielsweise auf der mitgelieferten CD zu finden sind. Wohl dem, der noch ein CD/DVD/BD Laufwerk im PC hat. Für eine Windows 8.1 x64 PCIe SSD Installation haben wir keine zusätzlichen Treiber benötigt und sogar die Microsoft Windows 10 Pro x64 Installation konnte problemlos auf der PCIe SSD Steckkarte durchgeführt werden.
intel_750_1_2tb_pcie_ssd_19

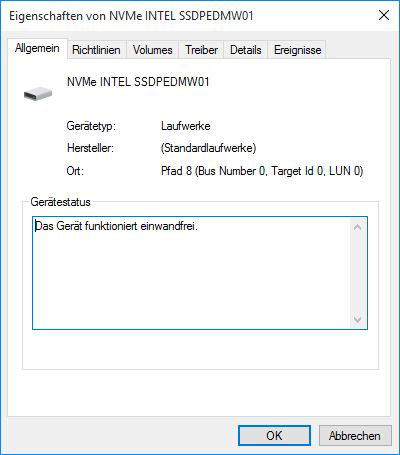

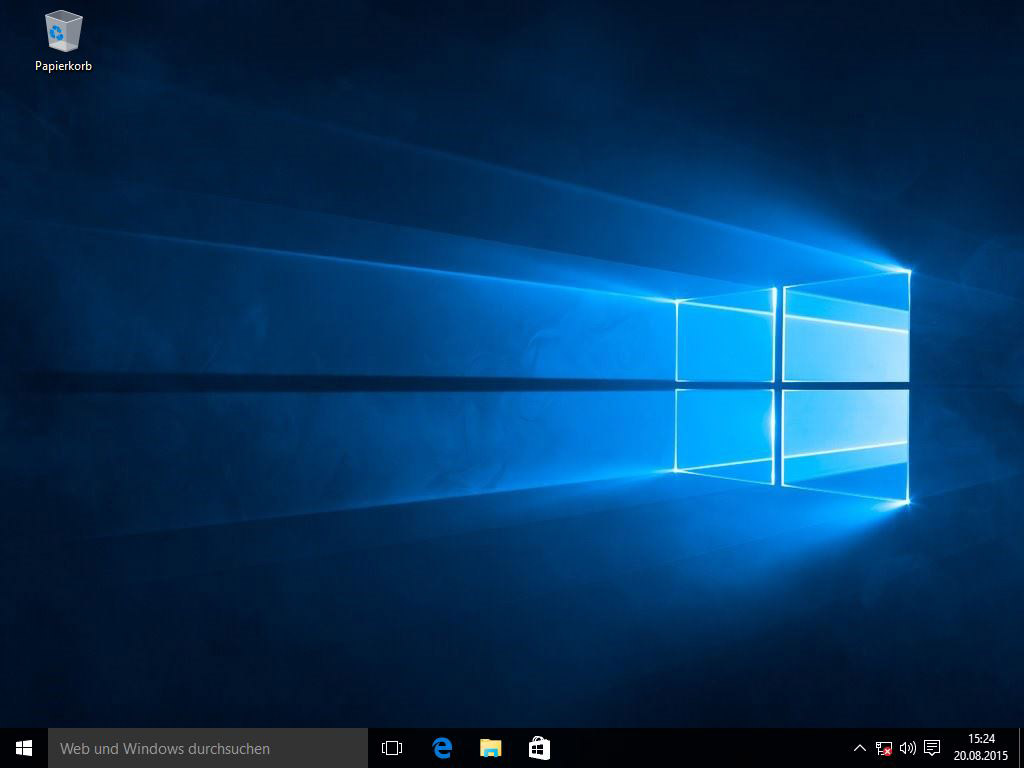

Microsoft Windows 10 Pro x64 konnte ohne zusätzliche PCIe Treiber auf der Intel 750 SSD PCIe 3.0 x4 Karte installiert werden.
intel_750_1_2tb_pcie_ssd_20

Lediglich eine Hiobsbotschaft gibt es: Der Windows Start war mit der Intel 750 SSD extrem langsam. So lag die MS Windows 10 Bootzeit bei ca. 16 Sekunden und das ist fast Festplattenniveau ! Auch war der Intel 750 SSD Bootvorgang mit Windows 8.1 sehr langsam, was anscheinend dem Aufbau bzw. der PCIe SSD Architektur geschuldet ist. Aber man soll mit dieser SSD arbeiten und nicht booten 😉 Zudem scheint Intel dieses Problem erkannt zu haben und arbeitet wohl an einem Firmware update zur Verbesserung des langsamen SSD Bootvorgangs. Kommen wir deshalb nun zu den synthetischen Benchmarkwerten.

Mit folgender SSD Benchmark Software wurde das Laufwerk auf die mögliche Geschwindigkeit überprüft und verglichen:
AS SSD Benchmark 1.4.3704.27281 – Download
ATTO Disk Benchmark v2.46 – Download
CrystalDiskMark 3.00 – Download
HD Tach 3.040 – Download
SiSoftware Sandra 2013 – Download

AS SSD Benchmark Ergebnis …

Die AS SSD Benchmark Werte bieten einen sehr guten Anhaltspunkt zu der maximal möglichen Lese- und Schreibgeschwindigkeit, der Geschwindigkeit bei kleineren Dateien und deren jeweilige Zugriffszeit. Bei der 1200GB Intel 750 SSD PCIe 3.0 x4 Karte wurden unglaublich hohe sequenzielle Lese und Schreibraten, sowie extrem hohe 4K-64Thrd Lese- und Schreibgeschwindigkeit erreicht.

Die AS SSD Gesamtscore liegt bei 3848 Punkten ! Eine Crucial BX100 500GB SSD erreichte im AHCI Modus 803 Punkte und eine Crucial MX200 500GB SSD erreichte im AHCI Modus 882 Punkte. Die nutzbare Kapazität der Intel SSD 750 1.2TB PCIe SSD liegt übrigens bei 1117,81 GB.

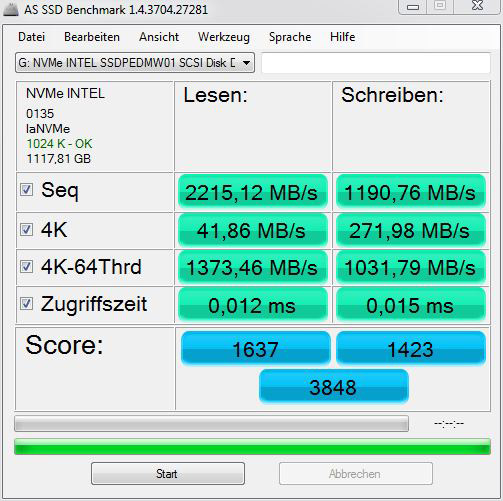

Hier ist ein Snipping Screenshot der AS SSD Benchmark Werte:
intel_750_1_2tb_as_pcie

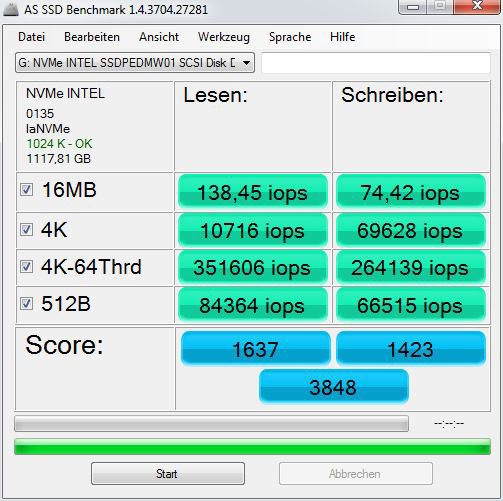

Und hier ist noch ein Snipping Screenshot der AS SSD iops Ergebnisse:
intel_750_1_2tb_as_iops_pcie

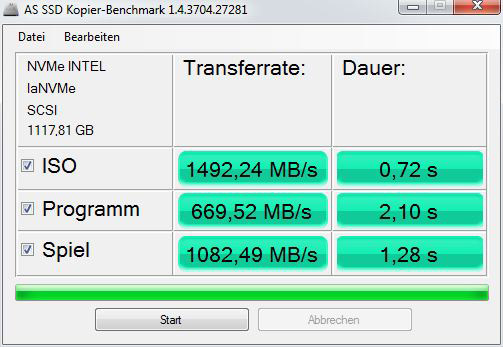

Hier ist noch ein Snipping Screenshot der AS SSD Kopier-Benchmark Werte:
intel_750_1_2tb_as_copy_pcie

So langsam sollten die AS SSD Benchmark Werte übrigens nicht aussehen, denn dann stimmt die PCIe Bandbreite nicht, bzw. der PCIe Slot wurde falsch konfiguriert (siehe oben bei der SSD zu langsam Hilfe):
intel_750_1_2tb_as_pcie_2x

Der Vergleich der AS SSD Benchmark Ergebnisse wird bei jedem neuen HDD/SSD Test erweitert. Hier sieht man einige SSDs im Vergleich zu der Intel SSD 750 1200GB PCIe Karte SSD, wobei die Grafik regelmäßig mit neuen SSD Laufwerken aktualisiert wird. Im Moment wird die Spitze der AS SSD Gesamtscore absolut klar von dieser Intel SSD 750 1.2TB PCIe SSD angeführt, danach folgt die Plextor M6e 256GB M.2 SSD, dicht gefolgt von der Crucial M550 512GB mSATA und M.2 SSD. Eigentlich könnten wir an dieser Stelle bereits den Test abschließen oder zumindest den SSD Vergleich, denn solche brutal schnellen Übertragungsraten können herkömmliche SATA3 SSDs nicht erreichen, da diese durch den SATA3 Standard maximal 6 Gb/s schaffen.

Hier ist ein Vergleich der AS SSD Benchmark Werte, die nach und nach mit neuen Laufwerken erweitert werden:
ssd_compare_as

ATTO Disk Benchmark Ergebnis …

Die ATTO Disk Benchmark Werte geben einen sehr guten Überblick, wie sich die Schreib- und Lesegeschwindigkeit bei unterschiedlichen Dateigrößen verhalten. Die gemessenen Werte sind allerdings maximale Werte, die man nicht mit den kontinuierlichen Übertragungsraten verwechseln sollte, da dieser Benchmark selbst bei SSDs mit einer langsameren Gesamtperformance höher sein kann.

Bei der Intel SSD 750 1.2TB PCIe SSD liegt die Lesegeschwindigkeit (grün) ab einer Transfergröße von ca. 256KB über der Schreibgeschwindigkeit (rot) und erreicht die maximalen Lesewerte von 2684354KB bei einer Transfergröße von 2048KB.

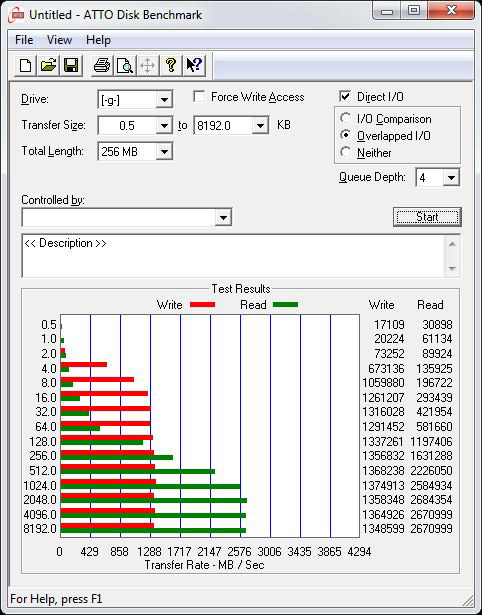

Hier ist ein Snipping Screenshot der ATTO Disk Benchmark Werte:
intel_750_1_2tb_atto_pcie

Diese ATTO Disk Benchmarkwerte werden nun bei einem kleinen Transfer von 32KB und einem großen Transfer von 8192KB verglichen. Das Säulendiagramm beinhaltet bereits einen Vergleich zu einigen SSDs und Festplatten, wobei sich die Intel SSD 750 auch bei ATTO ganz eindeutig an die Spitze setzt.

Hier ist ein Vergleich der ATTO Disk Benchmark Werte, die nach und nach mit weiteren neuen Laufwerken erweitert werden:
ssd_compare_atto

CrystalDiskMark Ergebnis

Mit CrystalDiskMark erhält man ebenfalls eine ausgewogene Messung der Performance mit unterschiedlichen Transfergrößen.

Bei CrystalDiskMark fällt die Leseperformance mit 1675 MB/s etwas geringer aus als bei AS SSD, aber dafür holt die Schreibperformance mit 1286 MB/s einen neuen Rekord.

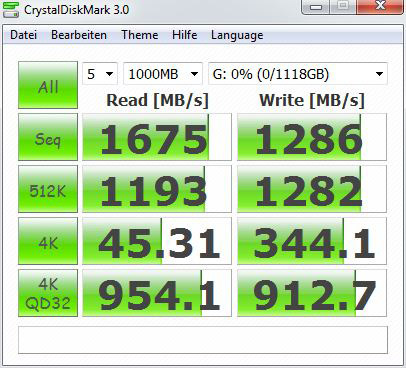

Hier ist ein Snipping Screenshot der CrystalDiskMark Werte:
intel_750_1_2tb_cdm_pcie

Das folgende Diagramm zeigt die CrystalDiskMark Ergebnisse nochmal im Vergleich zu den anderen SSDs und Festplatten, die Schritt für Schritt erweitert werden. Im CrystalDiskMark Vergleich sieht man deutlich die Unterschiede von den bislang getesteten Solid State Drives und Festplatten, wobei sich die Intel SSD 750 1.2TB PCIe SSD ganz eindeutig an die Spitze setzt.

Hier ist ein Vergleich der CrystalDiskMark Werte, die nach und nach mit weiteren neuen Laufwerken erweitert werden:
ssd_compare_cdm

HD Tach Ergebnis

Mit den HD Tach Benchmark Werten kann man sehr schön den Verlauf der Performance erkennen, der allerdings bei einer SSD deutlich anders verläuft, als bei einer konventionellen HDD. Durch die neuartige logische Verwaltung der SSD Controller bei dem Zugriff auf die NAND Zellen können die Werte mit der eigentlich für Festplatten ausgelegten HD Tach Version 3.0.4.0 wie bei ähnlich aufgebauten SSDs schwanken.

HD Tach zeigt bei der 1200 GB Intel SSD 750 Karte bei den Schreibvorgängen relativ gleichmäßige Peaks und bei den Lesevorgängen ein gewohnt kontinuierliches Transferbild mit der niedrigsten angezeigten Zugriffszeit von 0,0ms und Lesewerte bis zu 2219,1 MB/s.

Zum Vergleich kann man mit dem Mousezeiger über folgende Laufwerke gehen, um die jeweiligen Benchmarkwerte zu sehen:
Intel SSD 750 1200GB PCIe Karte Gen3 x4, ADATA S511 120GB SSD an SATA3 AHCI, ADATA S511 120GB SSD an SATA3 AHCI, Crucial BX100 1TB 2,5″ SSD an SATA3 AHCI, Crucial BX100 500GB 2,5″ SSD an SATA3 AHCI, Crucial MX100 512GB 2,5″ SSD an SATA3 AHCI, Crucial MX200 1TB 2,5″ SSD an SATA3 AHCI, Crucial MX200 1TB 2,5″ SSD an SATA3 AHCI, Crucial M500 480GB 2,5″ SSD an SATA3 AHCI, Crucial M550 512GB 2,5″ SSD an SATA3 AHCI, Crucial M550 512GB M.2 SSD an SATA3 AHCI, Crucial M550 512GB mSATA SSD an SATA3 AHCI, 2x Crucial m4 128GB 2,5″ SSD an SATA3 RAID, Crucial m4 128GB 2,5″ SSD an SATA3 AHCI, Crucial m4 128GB 2,5″ SSD an SATA3, Crucial m4 256GB 2,5″ SSD FW 000F an SATA3 AHCI, Crucial m4 256GB 2,5″ SSD FW 0309 an SATA3 AHCI, Crucial m4 256GB 2,5″ SSD FW 0002 an SATA3 AHCI, Crucial m4 256GB SSD FW 0309 an SATA3 IDE, Crucial m4 256GB 2,5″ SSD FW 0002 an SATA3, Crucial C300 64GB 1,8″ SSD an SATA3, Crucial RealSSD C300 256GB 2,5″ SSD an SATA3, Crucial RealSSD C300 256GB 2,5″ SSD an SATA2, Hitachi 7K1000.C 1TB HDD, MX-DS Fusion 60GB SSD SATA3 IDE, MX-DS Fusion 60GB SSD SATA3 IDE, MX-DS Turbo 120GB SSD an SATA3 AHCI, OCZ Agility 128GB SSD, OCZ Vector 180 480GB 2,5″ SSD an SATA3 AHCI, Plextor M6e 256GB M.2 SSD PCIe AHCI, 2x Plextor M5 Pro Xtreme 256GB 2,5″ SSD an SATA3 RAID0, Plextor M5 Pro Xtreme 256GB 2,5″ SSD an SATA3 AHCI, Plextor M5M 128GB mSATA SSD an SATA3 AHCI, Samsung Series470 128GB SSD AHCI, Samsung Series470 128GB SSD Legacy IDE, Seagate Constellation.2 1TB 2,5″ HDD an SATA3, Toshiba MK8007GAH 1.8″ Festplatte

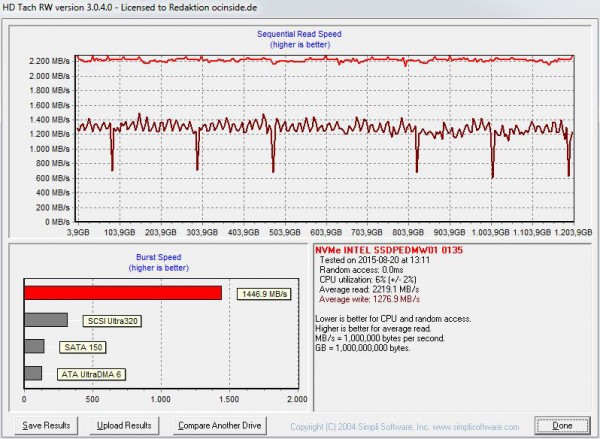

Hier ist ein Snipping Screenshot der HD Tach Benchmark Werte:
intel_750_1_2tb_hd_tach_2_pcie

Wie bei den vorigen Benchmarks konnte sich die Intel SSD 750 1.2TB PCIe SSD im HD Tach Benchmark eindeutig und absolut beeindruckend an die Spitze setzen.

Hier ist ein eindrucksvoller Vergleich der HD Tach Benchmark Werte, die nach und nach mit neuen Laufwerken erweitert werden:
ssd_compare_hdt

SiSoftware Sandra Benchmark Ergebnis

Der SiSoftware Sandra Benchmark durfte in der Testreihe natürlich nicht fehlen. SiSoftware hat mit dem SiSoft Sandra Programm seit einigen Jahren ein sehr umfangreiches Tool auf dem Markt, womit man sehr zuverlässige Testergebnisse von allen Hardwarekomponenten erhalten kann.

Die Durchschnittliche Zugriffszeit der Intel SSD 750 1.2TB PCIe SSD ist bei SiSoftware Sandra mit 6us extrem niedrig und beim Laufwerksindex hat SiSoftware Sandra glatte 3 GB/s angezeigt – das hatten wir selbst mit SSD RAID Konstellationen nicht erreicht !

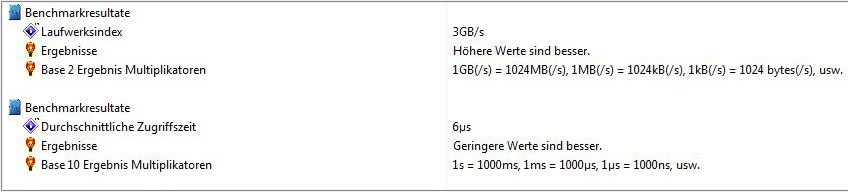

Hier ist ein Snipping Screenshot der SiSoftware Sandra Benchmark Lese-Werte:
intel_750_1_2tb_sisoft_sandra_pcie

Bei der SiSoftware Sandra Schreibperformance Messung liegt die durchschnittliche Zugriffszeit der Intel SSD 750 1.2TB PCIe SSD bei extrem niedrigen 6us und der Laufwerksindex erreichte unglaubliche 1,28 GB/s.

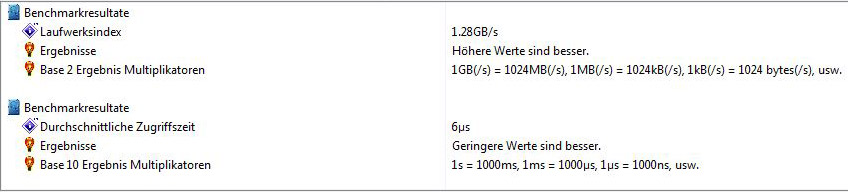

Hier ist ein Snipping Screenshot der SiSoftware Sandra Benchmark Schreib-Werte:
intel_750_1_2tb_sisoft_sandra_pcie_write

Auch bei SiSoftware Sandra setzt sich die Intel SSD 750 1.2TB PCIe SSD eindeutig an die Spitze aller bislang getesteter SSDs.

Hier ist ein Vergleich der SiSoftware Sandra Benchmark Werte, die nach und nach mit weiteren neuen Laufwerken erweitert werden:
ssd_compare_san
