Der Einbau des Wasserkühlers in den PC
So kann der Radiator der Wasserkühlung montiert werden ...
Der Radiator muß jederzeit mit frischer Luft versorgt
werden und da der DUAL-Radiator ziemlich schlecht
in einen Midi-Tower passt, habe ich mich bei diesem Test-PC dazu entschieden,
den Radiator mittels 4 Schrauben
auf das PC-Gehäuse zu schrauben.
Hierzu habe ich zum anzeichnen der Bohrungen einfach 4
kleine Schrauben, die ich zuvor
mit etwas Wärmeleitpaste bestrichen habe, in die Löcher gesteckt.
Dann den Radiator kurz auf das Gehäuse gedrückt und schon sind
die Bohrungen auf dem Gehäuse angezeichnet.
Nun ein Stück Pappe unter die Löcher legen und mit einem 3 mm
Bohrer die 4 Löcher durchbohren.
Danach noch die beiden großen 1/2 " Bohrungen für die
Zuführung der Schläuche anzeichnen und ebenfalls durch
das Gehäuse bohren.
Die Komponenten des PCs sollte man zuvor besser ausbauen, damit keine
Metall-Späne auf das Mainboard fallen
können, die später zu einem Kurzschluß führen würden.

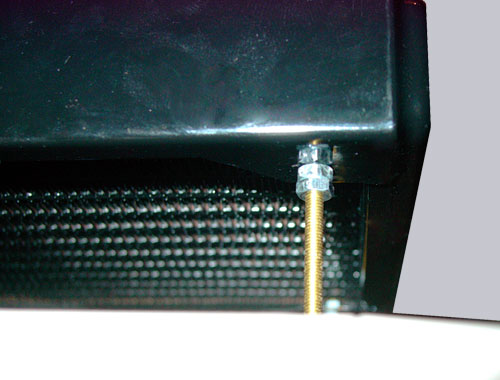

Jetzt können beide Schläuche aufgesteckt werden,
und wie auf dem Bild dargestellt die Schrauben durch das
PC-Gehäuse gesteckt und gekontert werden.

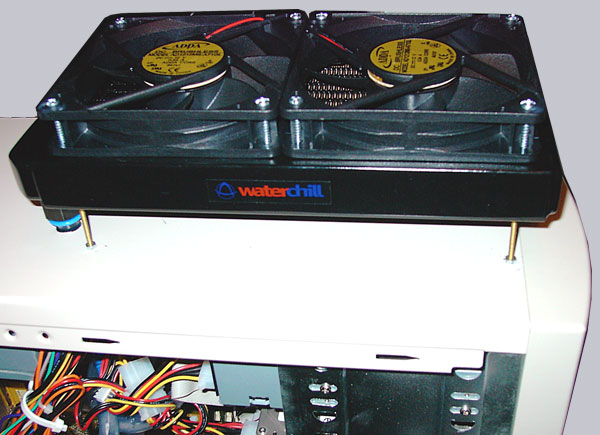

Wenn das fertig ist, brauchen wir nur noch die beiden 120er
Lüfter zu montieren, die Stromversorgung der Lüfter
mit der Steuereinheit der Pumpe zu verbinden und fertig ist unsere Kühlung
!

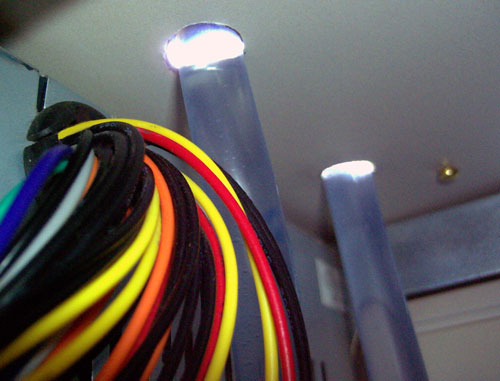

Hier sieht man nochmal die Schläuche, die durch die
beiden Bohrung geführt werden.
