Arctic Freezer 7 X Test

Testaufbau und Ergebnisse …

Kühler Testaufbau …

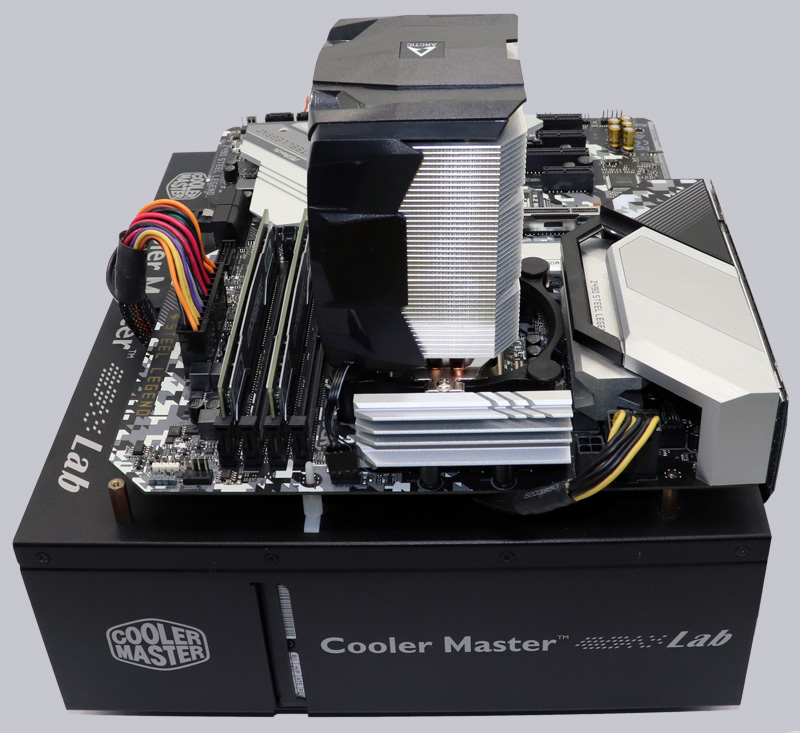

Als Testsystem wurde folgendes System herangezogen:
Intel Core i5-10500 CPU Default @ 4200 MHz bei ca. 1,10 Volt
ASRock Z490 Steel Legend Intel LGA 1200 Mainboard
2x 4GB Crucial Ballistix Sport DDR4-2400 Speichermodule
Mit ASRock Radeon RX 5700 Challenger D 8G OC und ohne Grafikkarte
Cooler Master Silent Pro M 600W Netzteil
Cooler Master Testbench v1.0
Windows 10 Pro 64 Bit

Zur Messung wurden folgende Programme benutzt: Prime95 und Intel XTU
Wärmeleitpaste: Arctic MX-4

Die Raumtemperatur lag während des Tests bei ca. 21°C.

Das folgende Bild zeigt eine Wärmebildaufnahme des ASRock Z490 Steel Legend LGA 1200 Testsystems mit dem Arctic Freezer 7 X Kühler, wo man bei extremer thermischer Belastung sehr schön sehen kann, wie die Heatpipes selbst unter der oberen Plastikabdeckung durchscheinen.

Und hier ist zur besseren Darstellung der Wärmeverteilung noch ein Bild der Rückseite – übrigens wieder mit starker thermischer Belastung bei ca. 100°C CPU Kerntemperatur, damit die Wärmeverteilung noch besser sichtbar wird.

Wir haben die Intel Core i5-10500 CPU zunächst ohne Übertaktung im Idle bei geringer, mittlerer und maximaler Drehzahl getestet. Damit lag die TDP bei lediglich 7 Watt!

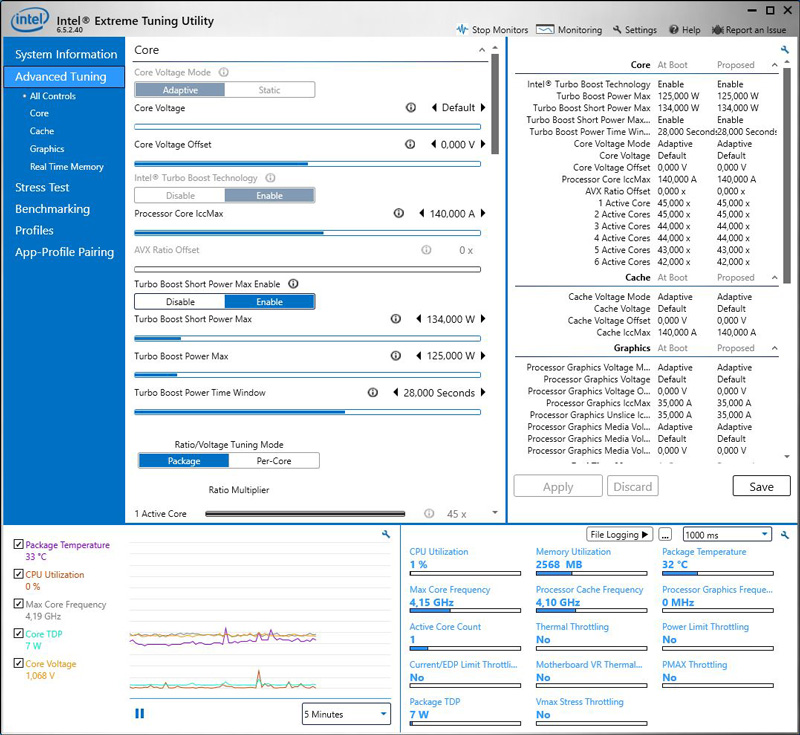

Wir sind hier aber bei OCinside.de und wollten den Kühler natürlich trotz gesperrter CPU auch mit CPU Übertaktung testen. Deshalb haben wir die gesperrte Intel CPU so übertaktet, dass wir Primary Plane Current Limit, Short Duration Power Limit und Long Duration Power Limit erhöht haben, um bei maximaler Last (Small FFTs) ungefähr 100W TDPc zu erreichen.

Danach haben wir also die Intel Core i5-10500 CPU mit Prime95 Small FFTs belastet, so dass mit Base Frequency Boost ungefähr 100-102 Watt TDP erreicht werden und die Temperatur bei geringer, mittlerer und maximaler Drehzahl notiert.

Die Lüfter Lautstärke messen wir mit einem Schalldruckpegel Messgerät in dB aus 100cm Entfernung. Zusätzlich ermitteln wir dabei die jeweilige Drehzahl.

Arctic Freezer 7 X Testergebnisse …

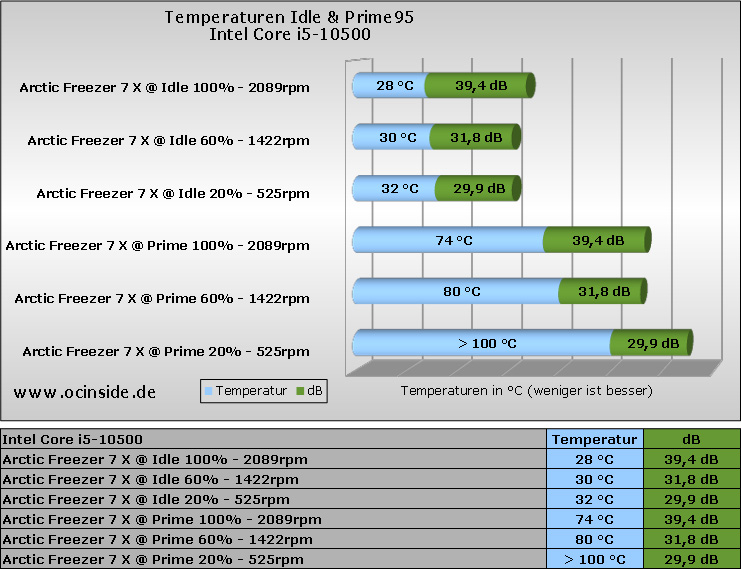

In dem folgenden Arctic Freezer Diagramm sieht man von oben nach unten die Ergebnisse der Intel Core i5-10500 CPU im Idle mit 100% Drehzahl, also ca. 2089 U/Min, darunter mit 60% bei ca. 1422 U/Min und zuletzt mit 20% Drehzahl bei ca. 525 U/Min. Danach folgen nochmals diese drei Drehzahlbereiche mit identischer Lautstärke bei Prime95 Small FFTs Volllast.

Man sieht sehr schön, wie die Package Temperatur des Prozessors im Extremfall auf über 100°C ansteigen kann, wobei Intel zum Schutz der CPU ab ca. 100°C eine Drosselung (Thermal Throttling) vornimmt. Die 65W TDP (Thermal Design Power) schafft der Arctic Freezer 7 X also spielend und selbst die 100W TDPc mittels Base Frequency Boost schafft der Arctic Freezer 7 X mit mittlerer bis maximaler Drehzahl. Die Geräuschkulisse bleibt dabei knapp unter 40 dB noch vollkommen im grünen Bereich.

Welche Unterschiede es bei der Messung der CPU Temperatur gibt und wie man übertaktet, haben wir ausführlich in der Intel Core i3, i5, i7 und Intel Core i9 Übertaktungsanleitung erklärt.
