Die technischen Daten …
| Hersteller | ASRock |
| Bezeichnung | X670E Taichi Carrara |
| Typ / Chipsatz | AMD AM5 / AMD X670 Extreme |
| Maße | ++++ 20 mm (46 mm Radius) vom Sockel bis zum nächsten Elko bzw. Bauteil – siehe Fit for Fan. Bis zum nächsten größeren Kühler beträgt der Abstand ca. 41 mm (66 mm Radius). Die Gesamtgröße des E-ATX Boards beträgt 305 x 267 mm. |
| Slots | +++++ PCIe 5.0: 2×16, bei Verwendung beider Slots reduziert sich die Bandbreite auf jeweils x8, 4x DDR5 bis 6600MT/s mit XMP/EXPO Support, max 128GB RAM insgesamt. |
| Anschlüsse I/O Panel | +++++ 1x RJ45 LAN 10/100/1000/2500 Mbps base-T Ethernet (Killer E3100G), 2x USB 4 Typ-C (40Gb/s, 27W, 9V, 3A, PD3.0), 5x USB 3.2 Gen2 Typ-A (10Gb/s), 3x USB 3.2 Gen1 Typ-A (5Gb/s), 1x optischer S/PDIF out (5.1 HD-Audio Realtek ALC4082 mit ESS SABRE9218 DAC), 2x 3.5 mm Klinkenbuchsen vergoldet (1x Mic., 1x Headset bis 600 Ohm), 1x HDMI 2.1 (bis 4K 120Hz HDR mit HDCP 2.3), 2x Antenne für WiFi-6E 802.11ax und Bluetooth (Antennen im Lieferumfang enthalten). |
| Anschlüsse intern | +++++ 2x PCIe Gen 5 x16 (Reduzierung auf x8, wenn beide Slots belegt sind), 8x SATA3 (4x davon ASMedia ASM1061), 1x Blazing M2. Gen5 x4 128Gb/s (Key M, 2280), 1x Hyper M.2 Gen4 x4 64 Gb/s PCIe/SATA3 (Key M, 2230-22110), 2x Hyper M.2 Gen4 x4 64 Gb/s (Key M, 2230-22110), 1x USB 3.2 Gen2x2 (20Gb/s) Header optional, 2x USB 3.2 Gen1 (4 Ports, 5Gb/s) Header optional, 2x USB 2.0 Header (4 Ports) optional, 1x 12V/3A RGB Header, 3x 5V/3A ARGB Header und 8x 4-Pin PWM-Anschluss für Lüfter und Wasserpumpen (1x 1A, 1x 3A, 6x 2A) |
| Lieferumfang | ++++ Mainboard, Installationsanleitung, 4x SATA Kabel, 1x USB-Slotblende (2x USB-A), 1x aktiver M.2 Kühler für Gen5 Slot, 1x 12cm Lüfter im Carrara Design, 1x WiFi Antenne, 1x Abstandshalter für M.2, 4x M.2 Schrauben. |
| Carrara Lüfter Daten | Größe: 12x12x2,67cm 4-Pin PWM-Stecker Drehzahl: 800 – 2500 U/min Durchsatz: 76,2 CFM Stromaufnahme max. 0,35A. |
| Sonstiges | Bei Verwendung der integrierten Grafikeinheit der CPU können die beiden USB-C Gen4 Ports zur Videoausgabe verwendet werden. 802.11ax-WLAN-6e-Modul unterstützt IEEE 802.11a/b/g/n/ac/ax 160MHz 2×2 sowie 2,4GHz, 5Ghz und 6GHz. Treiber für Windows 10 + 11 sind verfügbar. Power- und Reset-Taster auf dem Mainboard, zudem gibt es 1x CMOS Clear (BIOS Reset) und 1x BIOS Flashback (BIOS Update ohne CPU) Taster am Rear I/O Panel. |

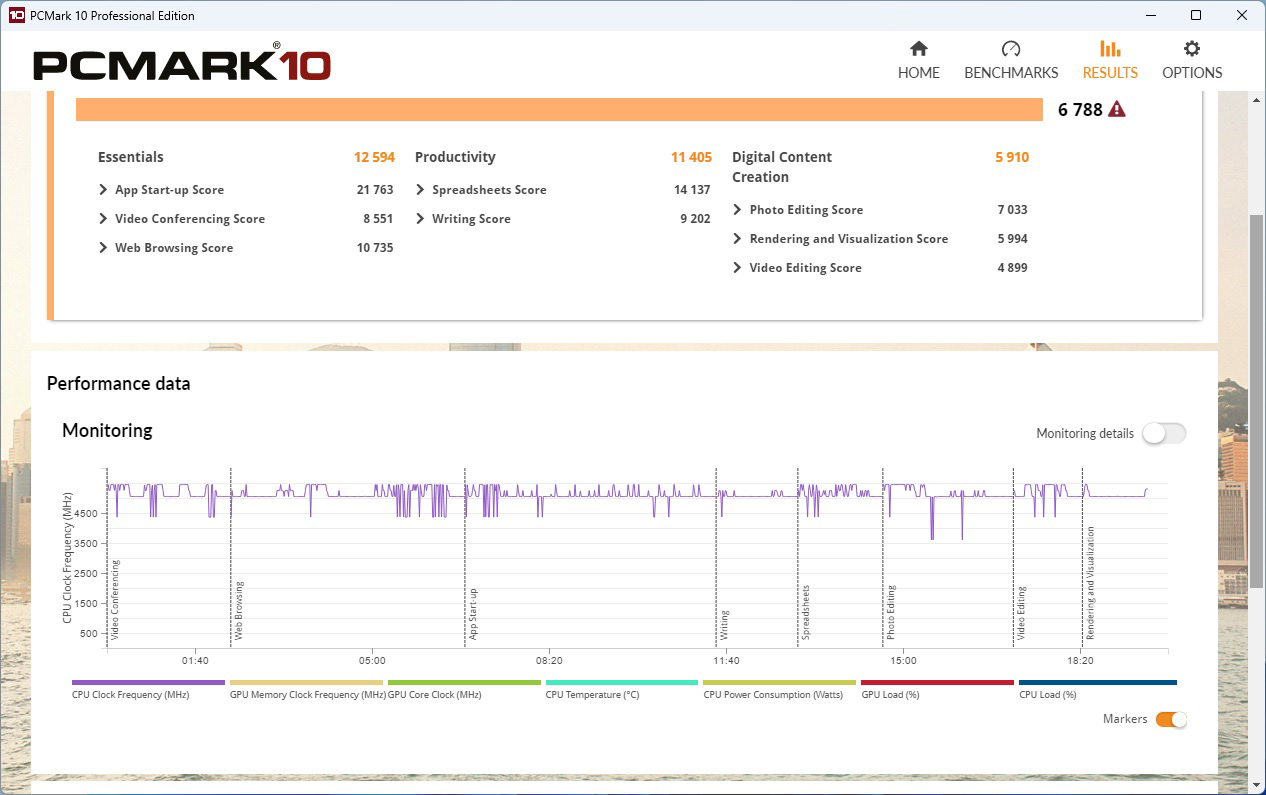

| Performance* | ++++ Benchmark Werte Vergleich mit unterschiedlichen Grafikkarten und Benchmark Tools.
Benchmark Werte mit AMD Ryzen 5 7600X Prozessor. OnBoard AMD Radeon Graphics GPU (AMD Ryzen 5 7600X): |
| Handbuch und Beschriftung | ++++ Gut platzierte, vollständige Mainboard Beschriftung. Ein detailliertes Handbuch mit vielen Hilfen zu Themen beispielsweise zur richtigen CPU Montage, Speichermontage, M.2 Installation, etc. ist enthalten. Zusätzlich stehen Online Anleitungen zur Installation eines RAID Verbunds, zum Overclocking und mit BIOS Begriffserklärungen zum Download bereit. |
ASRock X670E Taichi Carrara Aufbau, Design und Features …
