20×4 LCD Display Bauanleitung

lcd20x4_bw_aktiv_gross

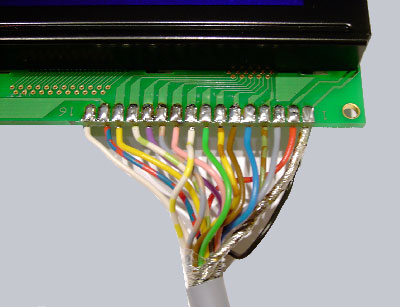

So wird das Kabel an das invertierte 20×4 Zeilen Display angelötet …

Auch hier möchte ich direkt alle Farben angeben, damit nichts schief gehen kann. Pin1 schwarz und Masseabschirmung, Pin2 rot, Pin3 grau, Pin4 grün-braun, Pin5 blau, Pin6 braun, Pin7 gelb-braun, Pin8 grün, Pin9 gelb-weiß, Pin10 rosa, Pin11 grau-braun, Pin12 violett, Pin13 grün-weiß, Pin14 gelb, Pin15 blau-rot, Pin16 weiß.

Das war’s auch schon ! Hier nochmal die Pinbelgung auf der anderen Seite des Displays.

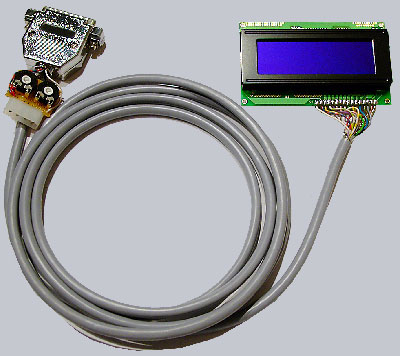

Und hier ist nochmal ein Bild vom fertig gelöteten Display mit Regelplatine, Stromanschluss und parallelport Stecker:

Wenn man jetzt alles am PC anschließt und den PC einschaltet, leuchtet bereits die erste und dritte Zeile des Displays auf, die uns sagen soll daß vom PC noch kein Signal angekommen ist, aber bereits Strom anliegt. Auf der nächsten Seite der Anleitung habe ich beschrieben welche Software man verwenden kann, um das Display anzusteuern. Die LCD-Displays im Fanshop haben einen leicht blau/violetten Hintergrund und sind somit wohl ein echtes Schmuckstück am oder im PC, was man sich z.B. in eine 5 1/4 “ Blende einbauen kann, oder einfach mit einem kleinen Plexiglas-Ständer auf den Tisch stellen kann. Wenn man in der Tastatur über dem Ziffernblock genügend Platz hat, wäre es aber natürlich auch dort prima aufgehoben und ist mit der richtigen Software auch ein sinnvolles Utensil zum anzeigen vieler verschiedener Daten wie z.B. freier Festplattenspeicher, Up und Download Geschwindigkeit oder Gesamtmenge davon, jegliche Temperaturen, CPU-Geschwindigkeit, Drehzahl diverser Lüfter, freie Windows Ressourcen, Musik-Titel, Pegelmeter, Spielstände bei LAN-Games, eine riesen Uhr und vieles mehr. Dank immer umfangreicheren Funktionen in der Software gibt es quasi keine offenen Wünsche.

So sieht das Display mit grün/gelber LED-Hintergrundbeleuchtung aus dem Fanshop im Tageslicht aus:

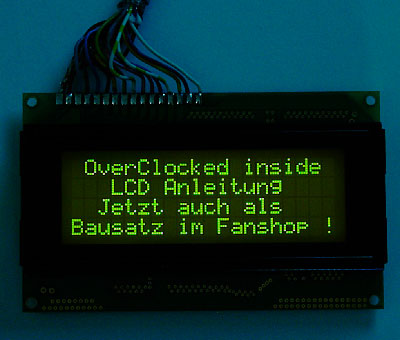

So sieht das Display mit grün/gelber LED-Hintergrundbeleuchtung aus dem Fanshop im dunkeln aus:

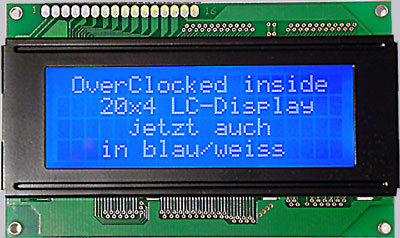

Und hier noch ein Bild vom neueren Fanshop Display mit weisser Schrift auf strahlend blauem Hintergrund:

Hier geht’s weiter zu den ersten Test’s mit den entsprechenden Tools !
