Asetek Vapochill Premium Edition Gehäusetest Special
So funktioniert das VapoChill SE/PE Gehäuse ...

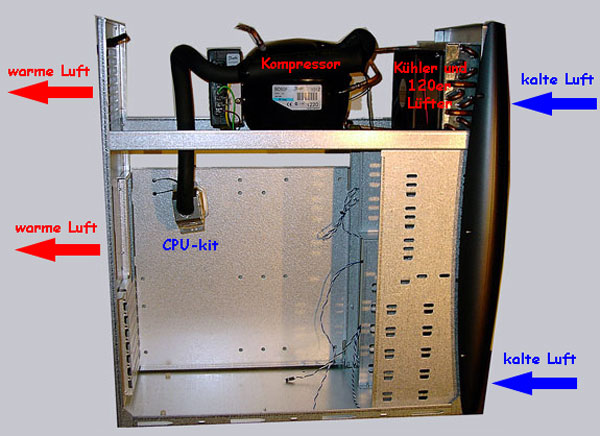

Zunächst möchte ich auf dem folgenden Bild erstmal die Luftströme
und den Aufbau des Gehäuses darstellen.
Im oberen Bereich spielt sich der wesentliche Kühlvorgang ab, da
dort der Kompressor, der Radiator mit Lüfter
und die Verbindung zum CPU-Kit untergebracht sind.
Der Kreislauf im Kühlsystem ähnelt einem Tiefkühlschrank,
der hierbei allerdings die gesamte Kälte auf einen
kleinen Kupferkern abgibt und somit wesentlich tiefere Temperaturen erreichen
kann...
Das Kühlmittel wird mittels 12 Volt Kompressor verdichtet, wobei
es sich erwärmt. Dies wird im
Radiator/Kondensator mittels 120 mm Lüfter abgekühlt und durch
ein Expansionsventil gedrückt.
Da es ein geschlossener Kreislauf ist, wird das Kühlmittel zudem
auch wieder vom Kompressor angesaugt.
Dadurch entsteht ein Unterdruck, der die Flüssigkeit entspannen und
verdampfen läßt, was wiederum einen enormen
Temperaturabfall zur Folge hat, die der CPU über einen flexiblen
und gut isolierten Schlauch zugeführt wird.
Und da das gesamte Kühl-System einen Kreislauf bildet, läßt
sich die so gewonnene Kälte um ein Vielfaches verringern, so daß
die CPU arktische Temperaturen "zu spüren" bekommt.
Hier ist ein Explosionsmodell des CPU-Kits, womit die Kälte zum
CPU-Kern gelangt...
