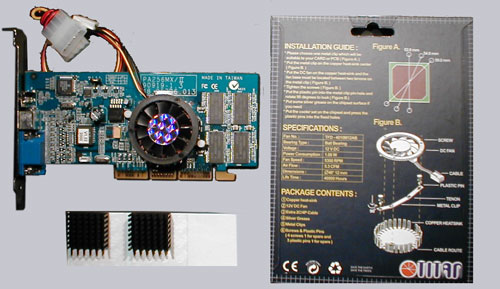

Auf dem folgenden Bild kann man die bereits erfolgreich GPU-Kühler modifizierte Grafikkarte, die Rückseite der Kühlerverpackung und die beiden passiven Speicher-Kühlkörper auf dem mitgelieferten doppelseitigen 3M Wärmeleit-Klebeband (was für ein Wort) sehen:
Um die Kühlkörper auf dem Speicher anbringen zu können kann man entweder sogenannten Wärmeleit-Kleber verwenden, der eine kaum lösbare Verbindung herstellt, oder speziell dafür hergestelltes doppelseitiges Wärmeleit-Klebeband verwenden. Man darf unter keinen Umständen normales doppelseitiges Klebeband verwenden, da es den hohen Temperaturen nicht standhält und zudem eher eine isolierende Wirkung als eine wärmeleitende Verbindung erzeugt ! Vor dem aufsetzen der Speicherkühler legt man die Kühlkörper einfach auf das doppelseitige Klebeband, schneidet es rund herum aus, zieht die Schutzfolie ab und klebt sie kräftig auf die Kühlkörper. Nun auch die zweite Schutzfolie vom Klebeband abziehen, die Grafikkarte mit der Rückseite auf eine ebene Fläche legen (sicherheitshalber Antistatic Folie dazwischen legen) und nun mit einem kräftigen Druck die beiden Speicherkühler auf die Speichermodule aufdrücken. Kräftig heißt natürlich nicht, daß man mit Gewalt versuchen sollte, den Speicher durch die Platine zu drücken 😉 Aber zu schwach sollte man sie auch nicht fixieren, da es fatale Folgen hätte, wenn die Kühlkörper später im PC abfallen würden !

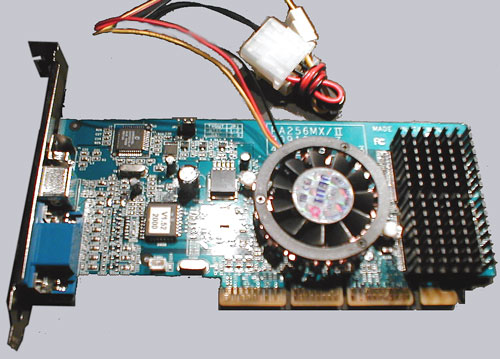

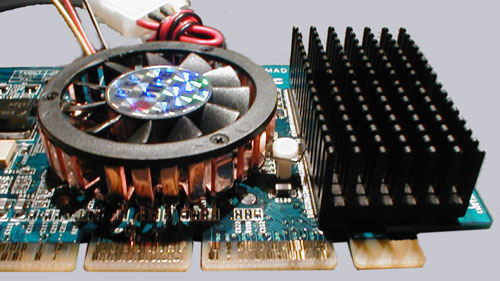

Es ist geschafft ! Auf den nächsten beiden Bildern sieht man noch einmal die „neue“ Übertaktungsfreudige Aopen Grafikkarte, der wir in den kommenden Anleitungen so richtig „einheizen“ können, ohne daß die Karte gleich zur Bratpfanne wird.
Viel Spaß beim nachbasteln. In den nächsten Anleitungen geht es der Grafikkarte dann mit höheren Frequenzen und erhöhter VIO, VAGP bzw. GPU Spannung an den Kragen 😉
Und nochmals ganz herzlichen Dank an Overclockers und Aopen für die tolle Unterstützung !!!
